Bohrwerke

Ein Bohrwerk ist eine Werkzeugmaschine, die auf das Aufweiten bereits gebohrter oder gegossener Bohrungen spezialisiert ist und dabei Durchmesser, Koaxialität und Konzentrizität mit äußerst engen Toleranzen sicherstellt - bei hochpräzisen Bohrwerken oft im Mikrometerbereich. Es arbeitet nach dem Prinzip einer rotierenden Spindel in Kombination mit einer Vorschubbewegung, um die Innenfläche des Werkstücks zu bearbeiten.

Bohrwerke gehören zu den zentralen Maschinengruppen der Metallbearbeitungsmaschinen und spielen eine Schlüsselrolle in Maschinenbaubetrieben, der Energieanlagenfertigung, im Schiffbau und in der Luft- und Raumfahrt.

Investitionen in gebrauchte Bohrwerke sind für viele mittelständische und große Maschinenbauunternehmen in Kapazitätserweiterungsphasen eine Priorität. Diese Maschinen wurden geprüft und gewartet und können bei regelmäßiger Wartung und halbjährlicher Spindelprüfung 20-30 Jahre im Einsatz bleiben.

• Geringere Anfangsinvestition: Die Anschaffungskosten einer gebrauchten Maschine betragen in der Regel nur 30-60 % einer neuen Maschine gleicher Konfiguration (abhängig von Marke, Baujahr und Wartungszustand). Je größer und seltener die Maschine, desto höher kann die Ersparnis ausfallen - bis zu 70 %

• Schnelle, effiziente Abschreibung: Durch die geringere Investitionssumme verkürzt sich die Amortisationszeit erheblich.

• Stabile, wartungsfreundliche Technik: Maschinen führender Marken wie PAMA, UNION, SCHARMANN und TOS VARNSDORF sind für außergewöhnliche mechanische Langlebigkeit ausgelegt, und Ersatzteile sind weiterhin auf dem Markt erhältlich.

• Nachrüstpotenzial (Retrofit): Ein gebrauchtes Bohrwerk lässt sich problemlos mit einer neuen CNC-Steuerung nachrüsten, wodurch die Leistungsfähigkeit nahezu an neue Maschinen heranreicht.

• Hoher Wiederverkaufswert: Auch nach vielen Betriebsjahren behalten gebrauchte Bohrwerke renommierter Marken einen erheblichen Wiederverkaufswert.

Nachfolgend finden Sie die wichtigsten Bohrwerk-Typen in der schweren Metallbearbeitung.

Gebrauchte Tischbohrwerke (Table-Type HBM)

Das horizontale Bohrwerk mit beweglichem Tisch - auch als Universaltyp bezeichnet - ist die verbreitetste Bauform innerhalb der Horizontal-Bohrwerk-Familie. Technisch gesehen verfügt ein Tisch-Bohrwerk über eine feststehende Säule und einen beweglichen Tisch mit folgenden Bewegungsachsen: Tischlängsbewegung (Z) und Querbewegung (X), vertikale Spindelkopfbewegung (Y), Bohrspindel/Pinole (W) sowie Drehtisch (B).

Dank dieser Bauweise bearbeitet das Table-Type HBM große kastenförmige Bauteile effizient, mit Tischbelastungen von 3 bis 50 Tonnen, und wird häufig im Maschinenbau, in der Energieanlagenfertigung und im Transportwesen eingesetzt. Führende Marken sind PAMA, UNION, SCHARMANN, TOS VARNSDORF, DMG MORI und Mitsubishi Heavy Industries.

1. Vorteile und Einschränkungen gebrauchter Table-Type HBM

2. Praktische Anwendungen gebrauchter Table-Type HBM

• Maschinengehäuse und Getriebe im industriellen Maschinenbau

• Bauteile für schwere Dieselmotoren in Schiffen und Generatoren

• Eisenbahnrahmen und Schienenfahrzeugkomponenten

• Kompressorgehäuse und Energieanlagen

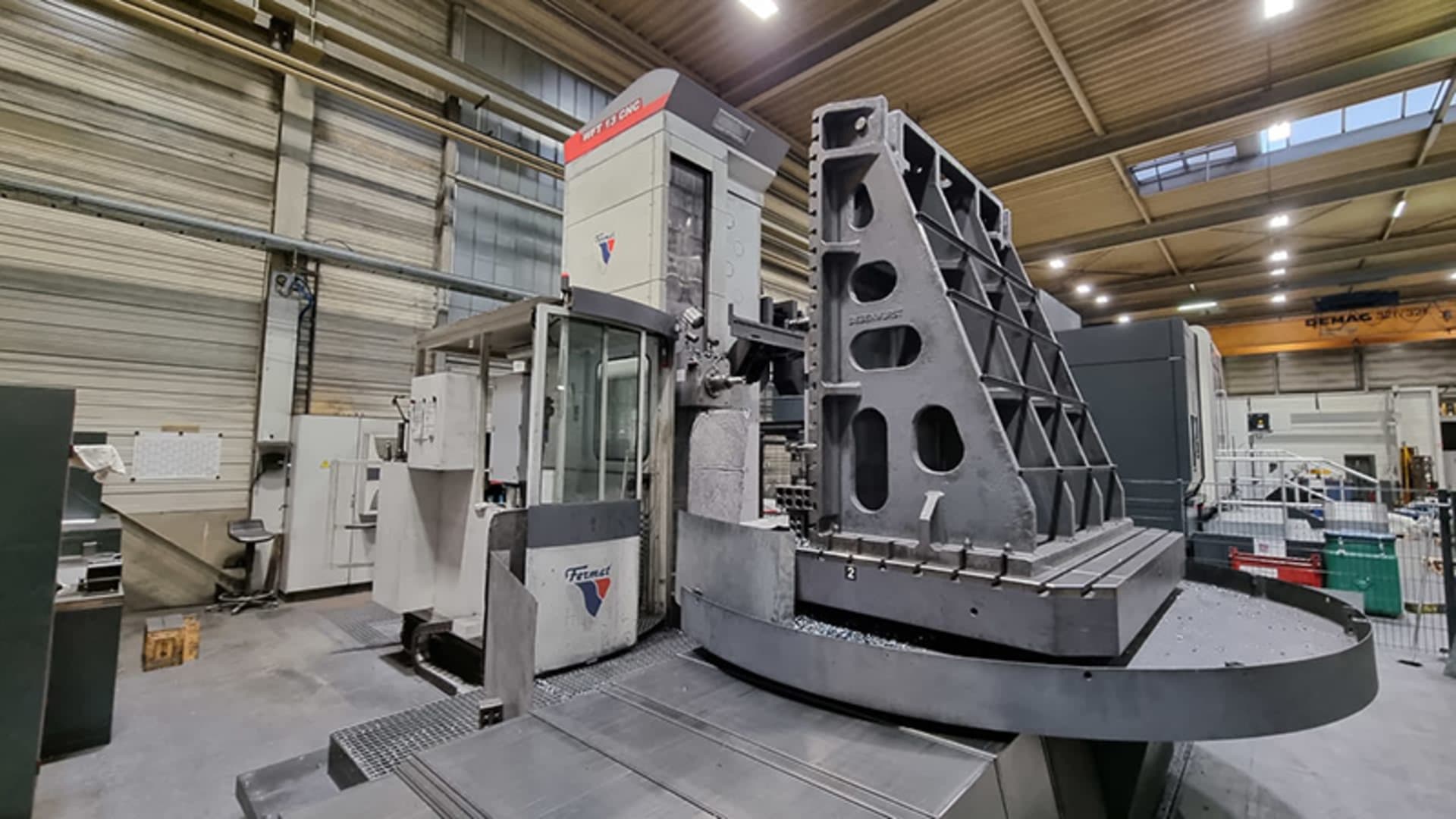

Zu den gebrauchten Bohrwerken aus dem ReMach-Katalog zählt das Fermat WFT 13 CNC-Tischbohrwerk, Baujahr 2017, mit HEIDENHAIN iTNC 530 Steuerung, 40-fach-Werkzeugwechsler und Verfahrwegen von 3.500 x 2.500 x 1.700 mm (X/Y/Z).

Gebrauchte Portal-Bohrwerke (Planer-Type HBM)

Das Planer-Type HBM besteht aus einem langen Bett mit einer feststehenden Querschiene darüber. Das Werkstück bewegt sich entlang des Bettes hin und her, während die Spindel (mit dem Schneidwerkzeug) horizontal für die Bearbeitung verfährt. Aus diesem Grund wird dieser Maschinentyp auch als „T“-Typ-Horizontalbohrwerk bezeichnet. Er eignet sich am besten für die Bearbeitung großer, sperriger Bauteile in hoher Stückzahl, wie Schiffsrahmen, Turbinen und Komponenten für Schwerlastanlagen

1. Vorteile und Einschränkungen gebrauchter Planer-Type HBM

2. Praktische Anwendungen gebrauchter Planer-Type HBM

• Maschinenfundamente in Schwermaschinenfabriken

• Schiffsrumpfrahmen und großformatige Schweißkonstruktionen

• Stützen und Kranträger

• Bauteile für die Windenergiebranche (Windkrafttürme, Getriebe)

Gebrauchte Plattenbohrwerke (Floor-Type HBM)

Das Floor-Type HBM ist eine „Riesenmaschine“ in der Metallbearbeitung, ausgelegt für Bauteile von extremer Größe und extremem Gewicht - dort, wo herkömmliche Bohrwerke an ihre Grenzen stoßen. Anstatt das Bauteil auf einen beweglichen Tisch zu legen, wird das Werkstück bei diesem Maschinentyp direkt auf einem Fundament auf dem Hallenboden fixiert, das mit T-Nuten zur Werkstückbefestigung ausgestattet ist, während die gesamte Spindeleinheit für die Bearbeitung verfährt.

1. Vorteile und Einschränkungen gebrauchter Floor-Type HBM

2. Praktische Anwendungen gebrauchter Floor-Type HBM

• Turbinengehäuse für Wasserkraft- und Kernkraftwerke

• Große Schiffsmotorengehäuse

• Rahmen für leistungsstarke hydraulische Pressen

• Hauptwellen und Maschinenkomponenten in der Zement- und Bergbauindustrie

• Bauteile für Großraumflugzeuge in der Luft- und Raumfahrtindustrie






Nachfolgend Bohrwerk-Marken, die für ihre Präzision, Steifigkeit und Fähigkeit zur Bearbeitung großer Bauteile im Schwermaschinenbau hoch geschätzt werden.

• FPT Industrie (Italien, 1969): 1969 in Italien gegründet, ist FPT Industrie auf mittelgroße bis große CNC-Fräs- und Bohrwerke spezialisiert. Die Marke ist bekannt für ihre KENTA-Baureihe mit Monoblock-Konstruktion und Hydrostatikführungstechnologie, die hohe Stabilität bei der Bearbeitung großer Bauteile bietet.

• PAMA (Italien, 1926): 1926 in Rovereto, Italien, gegründet, zählt PAMA zu den ältesten Bohrwerkherstellern der Welt. Die Marke ist stark bei kombinierten Bohr-Fräs-Maschinen, die mehrere Bearbeitungsschritte auf einer Maschine ermöglichen, für die Energie-, Luftfahrt- und Maschinenbaubranche.

• UNION (Deutschland, 1852): 1852 in Chemnitz, Deutschland, gegründet, ist UNION einer der ältesten Werkzeugmaschinenhersteller Europas. Die Marke ist auf schwere Horizontal-Bohrwerke spezialisiert und bekannt für ihre Fähigkeit, große, schwere Bauteile zu bearbeiten.

• SCHARMANN (Deutschland, 1885): 1885 in Rheydt (heute Mönchengladbach) gegründet, ist SCHARMANN bekannt für seine hochsteifen Horizontal-Bohrwerke. Die Baureihen FB und WF werden für ihre Langlebigkeit und die Fähigkeit, auch bei langer Bearbeitungsdauer präzise zu bleiben, sehr geschätzt.

• DMG MORI (Deutschland/Japan): Entstanden aus Gildemeister (Deutschland) und Mori Seiki (Japan), ist DMG MORI eine globale Werkzeugmaschinenmarke. Das Unternehmen bietet kombinierte Bohr-Fräs-Bearbeitungszentren, die für hohe Präzision und Automatisierungsfähigkeit bekannt sind.

• TOS VARNSDORF (Tschechien, 1903): 1903 in Varnsdorf gegründet, ist TOS VARNSDORF auf Horizontal-Bohrwerke, Bearbeitungszentren und große Fräsmaschinen spezialisiert. Die WHN-Baureihe ist bekannt für die Bearbeitung schwerer Bauteile im Maschinenbau.

• Mitsubishi Heavy Industries (Japan): Als großer japanischer Industriekonzern entwickelt MHI große, hochstabile Werkzeugmaschinen. Die Bohrwerke des Unternehmens überzeugen durch robuste Bauweise, Dauerbetriebsfähigkeit und Präzision bei der Schwerzerspanung.

ReMach ist spezialisiert auf den Verkauf gebrauchter Bohrwerke und industrieller Werkzeugmaschinen, mit Fokus auf transparente, effiziente und nachhaltige Transaktionen. Insbesondere bei schweren Bohrwerken hält ReMach Maschinen im europäischen Lager vorrätig, sodass Kunden geometrische Genauigkeit, Spindelzustand und Führungssystem vor dem Kauf direkt prüfen können. Jede Maschine wird vom Technikteam von ReMach eingehend geprüft, wodurch Verschleiß und Eignung für die Schwerzerspanung klar beurteilt werden können. In Kombination mit einem internationalen Logistiknetzwerk und der Philosophie „Honest Trading“ - „Responsible Tech“ bietet ReMach eine sicherere und zuverlässigere Lösung für Investitionen in gebrauchte Bohrwerke.

1. Maschinen ab Lager - direkte Prüfung vor dem Kauf

ReMach unterhält ein europäisches Maschinenlager mit zahlreichen Bohrwerk-Typen wie Table-Type, Planer-Type und Floor-Type von Marken wie PAMA, UNION, SCHARMANN, TOS VARNSDORF und Mitsubishi. Kunden können die Maschinen persönlich besichtigen, den Betrieb live erleben oder vor der Entscheidung ein Testlaufvideo anfordern, wodurch das Risiko beim Kauf über Zwischenhändler sinkt.

2. Transparente technische Prüfung

Jedes Bohrwerk wird bei ReMach auf wichtige Faktoren wie geometrische Genauigkeit, Spindelzustand, Führungsschienen, Kugelgewindetriebe und mechanisches Spiel geprüft. Die Maschinen werden zudem testweise betrieben, um die tatsächliche Leistungsfähigkeit zu beurteilen. Alle Ergebnisse werden in einem technischen Prüfbericht zusammengefasst, sodass Kunden vor der Investition den genauen Maschinenzustand kennen.

3. Optimierte Investitions- und Betriebskosten

Dank direkter Maschinenquellen in Europa und eines professionellen Logistiknetzwerks verhilft ReMach Unternehmen zu hochwertigen Bohrwerken zu optimierten Kosten gegenüber Neumaschinen. Zusätzlich bietet ReMach Full-Service-Unterstützung von Demontage über Verpackung, internationalen Transport und Exportabwicklung bis zur Installation, wodurch Gesamtkosten und Projektdauer reduziert werden.

ReMach hat einen 5-Schritte-Prozess für den Kauf gebrauchter Bohrwerke entwickelt, der Unternehmen hilft, die richtige Ausrüstung auszuwählen, die Qualität zu prüfen und die Maschine effizient in Betrieb zu nehmen.

• Schritt 1 - Bearbeitungsbedarf definieren: Bestimmen Sie den passenden Bohrwerk-Typ (Table-Type, Planer-Type, Floor-Type), Werkstückgröße, Material, geforderte Genauigkeit, Ausstoßmenge und Budget, um die Wahl ungeeigneter Ausrüstung zu vermeiden.

• Schritt 2 - Passende Maschine suchen und bewerten: Durchsuchen Sie den Bohrwerke-Katalog von ReMach und vergleichen Sie Faktoren wie Marke, Baujahr, Achsverfahrweg, Bohrspindeldurchmesser, Tischtragfähigkeit, Steuerungssystem und Maschinenzustand.

• Schritt 3 - Maschinenzustand prüfen: Fordern Sie ein Testlaufvideo an oder besichtigen Sie die Maschine direkt im Lager von ReMach, um Genauigkeit, Achsspiel, Spindelzustand, Führungsschienen und die tatsächliche Betriebsleistung zu beurteilen.

• Schritt 4 - Angebot, Versand und Installation: Nach der Maschinenauswahl erstellt ReMach ein Gesamtangebot inklusive Maschinenkosten, Demontage, Verpackung, Transport, Import-/Exportabwicklung und Installation vor Ort.

• Schritt 5 - Übergabe und Inbetriebnahme: Der Vertrag wird abgeschlossen, die Maschine zur Werkstatt geliefert, ausgerichtet und getestet, mit technischer Unterstützung für eine schnelle und stabile Inbetriebnahme.

Was unterscheidet ein Bohrwerk von einer Fräsmaschine?

Ein Bohrwerk ist auf das Aufweiten und Fertigbearbeiten bestehender Bohrungen spezialisiert und gewährleistet Konzentrizität und enge Toleranzen bis in den Mikrometerbereich. Eine Fräsmaschine konzentriert sich auf die äußere Flächenbearbeitung: Planfräsen, Nutenfräsen und Formgebung von Bauteilen. Viele moderne Horizontal-Bohrwerke (HBM) integrieren zusätzliche Fräsfunktionen, können jedoch eine spezialisierte Fräsmaschine für komplexe Flächenbearbeitung nicht vollständig ersetzen

Wie erkenne ich, ob ein gebrauchtes CNC-Bohrwerk noch präzise ist?

Um die Genauigkeit eines gebrauchten CNC-Bohrwerks zu beurteilen, sind 3 Schritte erforderlich: Geometrie, Kinematik und ein Bearbeitungstest. Zunächst werden Rechtwinkligkeit, Ebenheit und Parallelität der Achsen gemessen, um den „Grundzustand“ der Maschine zu bestimmen. Anschließend werden Spindel, Spiel und Vibrationen im Leerlauf geprüft. Abschließend wird ein Musterteil bearbeitet und mit einem KMG erneut vermessen, um die tatsächliche Genauigkeit zu bestätigen.

Lässt sich ein gebrauchtes Bohrwerk auf eine neuere Steuerung umrüsten?

Ja, ein gebrauchtes CNC-Bohrwerk lässt sich problemlos mit einer neuen Steuerung wie Siemens, Fanuc oder Heidenhain nachrüsten. Diese Lösung steigert die Produktivität, verbessert die Genauigkeit und verlängert die Lebensdauer der Maschine um 5-10 Jahre. Der Erfolg hängt jedoch vom ursprünglichen mechanischen Zustand ab; Maschinen mit solider Struktur eignen sich besser. Ist das Maschinengestell verschlissen oder verformt, bringt das Retrofit nicht die gewünschte Wirkung.

Wie werden 20-30 Tonnen schwere gebrauchte Bohrwerke transportiert und installiert?

Schwere Bohrwerke werden meist per Seefracht in Open-Top- oder Flat-Rack-Containern transportiert. Nach der Verpackung wird die Maschine sicher fixiert, um die Sicherheit während des langen Transports zu gewährleisten. Bei der Ankunft sind spezielle Hebetechnik und ein normgerechtes Betonfundament für die Installation erforderlich. Der gesamte Prozess umfasst in der Regel Transport, Zollabwicklung und Installation vor Ort.

Wie viel kosten gebrauchte Bohrwerke?

Die Preise für gebrauchte Bohrwerke liegen je nach Typ, Marke und Zustand zwischen rund 30.000 und über 400.000 EUR. Table-Type-Maschinen sind in der Regel günstiger als Floor-Type-Maschinen. Faktoren wie Maschinenalter, CNC-Steuerung und mitgeliefertes Zubehör beeinflussen den Preis erheblich. Zusätzlich sollten 15-25 % der Kosten für Transport und Installation eingeplant werden.

Wie lange dauert die Lieferung gebrauchter Bohrwerke?

Die durchschnittliche Lieferzeit beträgt 35 bis 70 Tage, abhängig vom Versandort. Maschinen ab Lager benötigen in der Regel 3-7 Tage für den Versand. Die Seefracht dauert etwa 25-50 Tage, zuzüglich 5-10 Tage für die Zollabwicklung. Bei einer Quelle in der Nähe kann sich die Zeit auf 2-3 Wochen verkürzen.

Sollte man ein gebrauchtes Bohrwerk kaufen?

Ja, bei der Wahl eines vertrauenswürdigen Anbieters ist ein gebrauchtes Bohrwerk eine Lösung, die 30-60 % der Kosten spart. Es bietet weiterhin eine hohe mechanische Langlebigkeit und lässt sich über viele Jahre zuverlässig nutzen. Allerdings sollten Genauigkeit, Wartungshistorie und CNC-Zustand sorgfältig geprüft werden. Dies ist eine optimale Wahl für Unternehmen, die ihr Anfangsinvestment senken möchten.

Wo kann man ein zuverlässiges gebrauchtes Bohrwerk kaufen?

Wählen Sie einen Anbieter mit einem echten Maschinenlager, klaren Prüfstandards und der Möglichkeit zur direkten Besichtigung. ReMach ist einer der Anbieter gebrauchter Bohrwerke aus Europa mit einem transparenten Prüfprozess. Jede Maschine wird mit einem technischen Bericht sowie Full-Service-Unterstützung bei Transport und Installation geliefert, was das Risiko senkt und die Investitionseffizienz sichert.

Gebrauchte Bohrwerke aus dem EU-Lager - insbesondere Marken wie PAMA, UNION und TOS VARNSDORF - sind eine praktische Lösung für Schwermaschinenbaubetriebe, die ihre Bearbeitungskapazität mit kontrolliertem Budget erweitern möchten. Die Wahl des richtigen Maschinentyps und eines vertrauenswürdigen Anbieters entscheidet jedoch über die langfristige Betriebseffizienz.

ReMach liefert hochwertige gebrauchte Bohrwerke aus Europa mit transparenter technischer Prüfung und Full-Service-Unterstützung von Transport bis Installation. Neben gebrauchten Bohrwerken bietet ReMach auch CNC-Bearbeitungszentren-Lösungen für vielfältige Präzisionsbearbeitungsanforderungen. Kontaktieren Sie ReMach über die Hotline +49 2196 7050573 für eine Beratung und ein Angebot zum passenden gebrauchten Bohrwerk für Ihren Produktionsbedarf.
