CNC Bearbeitungszentren

Ein Bearbeitungszentrum (BAZ) ist eine numerisch gesteuerte Werkzeugmaschine, die für die Komplettbearbeitung von Werkstücken mit komplexen prismatischen Geometrien in einer einzigen Aufspannung ausgelegt ist. Ausgestattet mit Werkzeugen für verschiedene spanende Fertigungsverfahren – insbesondere Fräsen und Bohren – vereint ein BAZ höchste Präzision mit einem ausgeprägten Automatisierungsgrad.

Kennzeichnend für diese Maschinenklasse sind der automatische Werkzeugwechsel und ein vollständig automatisierter Bewegungsablauf, die gemeinsam eine effiziente und reproduzierbare Fertigung komplexer Bauteile ermöglichen.

Aufbau eines Bearbeitungszentrums

Bearbeitungszentren verfügen über eine Hauptspindel, die selbsttätig aus einem integrierten Werkzeugmagazin bestückt wird. Die numerisch gesteuerte Relativbewegung zwischen Spindel und Werkstück erfolgt auf mindestens drei CNC-Achsen geradlinig; moderne 5-Achs-Bearbeitungszentren erlauben darüber hinaus rotatorische Bewegungsachsen für noch komplexere Bearbeitungsaufgaben.

Anhand der Spindellage unterscheidet man horizontale und vertikale Bearbeitungszentren. Maschinen, bei denen die Spindellage variabel ist, werden als Universal-Bearbeitungszentren bezeichnet.

Kenngrößen im Vergleich

Beim Vergleich von Bearbeitungszentren sind folgende technische Parameter entscheidend: Anzahl und Art der CNC-Achsen, Werkzeugkapazität des Magazins, Drehzahlbereich und Schnittleistung, Verfahrwege und Arbeitsraumabmessungen, Tischgröße und -belastbarkeit sowie das Auflösungsvermögen der Antriebe und die erreichbare Einfahrtoleranz.

Werkzeugmagazine und Palettensysteme

Als Werkzeugspeicher kommen Teller- und Kettenmagazine zum Einsatz, wobei stern- und trommelförmige Bauformen mit paralleler oder senkrechter Fügerichtung zur Magazinachse unterschieden werden. Zur Reduzierung von Nebenzeiten setzen moderne CNC-Bearbeitungszentren Doppelwechsler ein, die gleichzeitig ein Werkzeug aus dem Magazin entnehmen und das gebrauchte Werkzeug aus der Spindel auswerfen.

Palettensysteme verkürzen zusätzlich die Rüstzeiten: Die Werkstücke werden außerhalb des Arbeitsraums auf Paletten gespannt und vom Bearbeitungszentrum automatisch transportiert, sodass der Werkstückwechsel weitgehend parallel zur laufenden Bearbeitung stattfinden kann.

Die Geschichte der Bearbeitungszentren ist eng mit der Entwicklung numerischer Steuerungen (NC) und computergestützter CNC-Technologie sowie der Motorspindel als eigenständiger Baugruppe verbunden.

Numerische Steuerungen ermöglichen die vollautomatische Bearbeitung von Werkstücken mit hoher Präzision. Die mit einem Direktantrieb ausgestattete Motorspindel gewährleistet dabei eine zuverlässige Kontrolle der Spindelbewegung – auch bei hohen Drehzahlen. Dank des integrierten Werkzeugmagazins vereint ein CNC-Bearbeitungszentrum die Funktionen mehrerer Maschinentypen in einem einzigen System: Bohrmaschinen, Fräsmaschinen und in vielen Fällen auch Drehmaschinen lassen sich so effizient in einem Arbeitsgang kombinieren.

Bearbeitungszentren wie das HELLER HF3500 sind dank ihres hohen Automatisierungsgrads für nahezu alle Produktionsumgebungen geeignet – von der Großserienfertigung bis hin zu Klein- und Mittelserien sowie der Einzelstückfertigung. Besonders in der Serienproduktion spielt die hohe Bearbeitungsgeschwindigkeit eine entscheidende Rolle.

Entsprechend vielseitig ist der Einsatzbereich: Bearbeitungszentren finden sich sowohl in großen Automobilbetrieben als auch in kleineren Handwerksbetrieben wie Tischlereien. Die Anschaffung ist jedoch mit erheblichen Investitionskosten verbunden. Für viele Unternehmen stellt der Kauf eines gebrauchten Bearbeitungszentrums daher eine wirtschaftlich attraktive Alternative dar – mit vergleichbarer Leistungsfähigkeit gegenüber Neumaschinen, aber oft zu einem Bruchteil des Neupreises.

CNC-Bearbeitungszentren gehören zu den anspruchsvollsten Maschinen in der modernen Fertigung. Die hochpräzise Koordination aller Achsen – unter Berücksichtigung von Werkzeugverschleiß und Werkstoffeigenschaften – erfordert sowohl hochwertige Komponenten als auch eine leistungsstarke Steuerung. Der entscheidende Vorteil: Die Steuerungstechnik unterliegt kaum mechanischem Verschleiß. Ein gebrauchtes CNC-Bearbeitungszentrum kann daher in puncto Leistung und Präzision mit einer Neumaschine mithalten – bei deutlich geringerem Kapitaleinsatz.

Ein CNC-Bearbeitungszentrum gehört zu den leistungsstärksten Investitionen in einem Industriebetrieb. Präzise, effizient und vielseitig einsetzbar, ermöglichen diese Maschinen die Fertigung komplexer Geometrien – ob im Prototypenbau, bei der Nachbearbeitung von Gussteilen oder in der Serienfertigung aus Vollmaterial. Ein hochwertiges Bearbeitungszentrum hebt die gesamte Produktionskapazität auf ein neues Niveau.

Schwachstelle: Gelenke und bewegliche Achsen

Ein 3- oder 5-Achs-Bearbeitungszentrum kann dreidimensionale Kurven und Radien präzise in ein Werkstück einfräsen. Die hohe Anzahl beweglicher Achsen wirkt sich jedoch auf die Steifigkeit der Maschine aus. 5-Achsen-Maschinen reagieren empfindlicher auf überhöhte Vorschübe oder besonders widerstandsfähige Materialien, und an allen beweglichen Komponenten entsteht mit der Zeit ein Verschleiß, der regelmäßig kontrolliert werden muss. Das bedeutet: Eine Maschine kann äußerlich einwandfrei wirken, während ihr innerer Zustand erheblichen Instandsetzungsbedarf aufweist.

Genau deshalb ist der Kauf eines gebrauchten CNC-Bearbeitungszentrums vor allem eine Vertrauensfrage. Ein seriöser Gebrauchtmaschinenhändler, der seine Maschinen gründlich prüft, reinigt und bei Bedarf mit aktualisierter Software sowie ausgetauschten Verschleißteilen ausliefert, bietet die beste Grundlage für eine sichere Kaufentscheidung. Geprüfte Gebrauchtmaschinen können einer Neumaschine in der Praxis ebenbürtig sein – besonders wenn man die Neupreise von 5-Achs-Maschinen in Relation setzt.

Gebrauchte Bearbeitungszentren: Qualität und Service

Auf dem Markt für gebrauchte Bearbeitungszentren finden sich Maschinen mit 3, 4 oder 5 Achsen in unterschiedlichen Zuständen und Preisklassen. Wer auf einen Anbieter setzt, der Inspektion, Wartung sowie ergänzende Dienstleistungen wie Transport, Installation und technische Aufwertung aus einer Hand anbietet, reduziert das Risiko deutlich – und sichert sich eine Maschine, die von Beginn an produktiv eingesetzt werden kann.

Gebrauchte CNC Bearbeitungszentren sind in verschiedenen Ausführungen und Achskonfigurationen erhältlich – von renommierten Herstellern, die seit Jahrzehnten für Zuverlässigkeit und Präzision stehen. Zu den bekanntesten Marken gehören:

• AXA
• BECK
• CHIRON

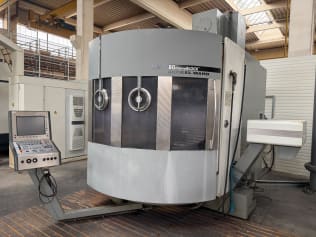

• DECKEL
• HAAS
• HECKERT
• HELLER
• HERMLE

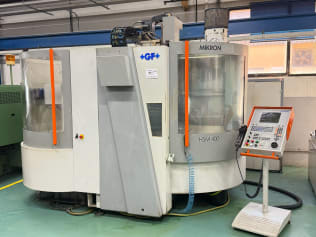

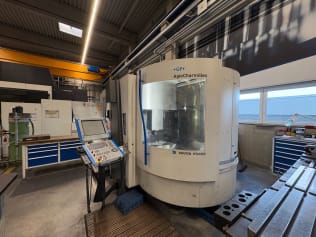

• MIKRON
• OKUMA

Das Angebot an gebrauchten CNC Bearbeitungszentren wechselt regelmäßig. Wer eine bestimmte Maschine sucht, findet durch gezieltes Filtern nach Hersteller, Achszahl oder Baujahr schnell passende Optionen zu attraktiven Konditionen.
