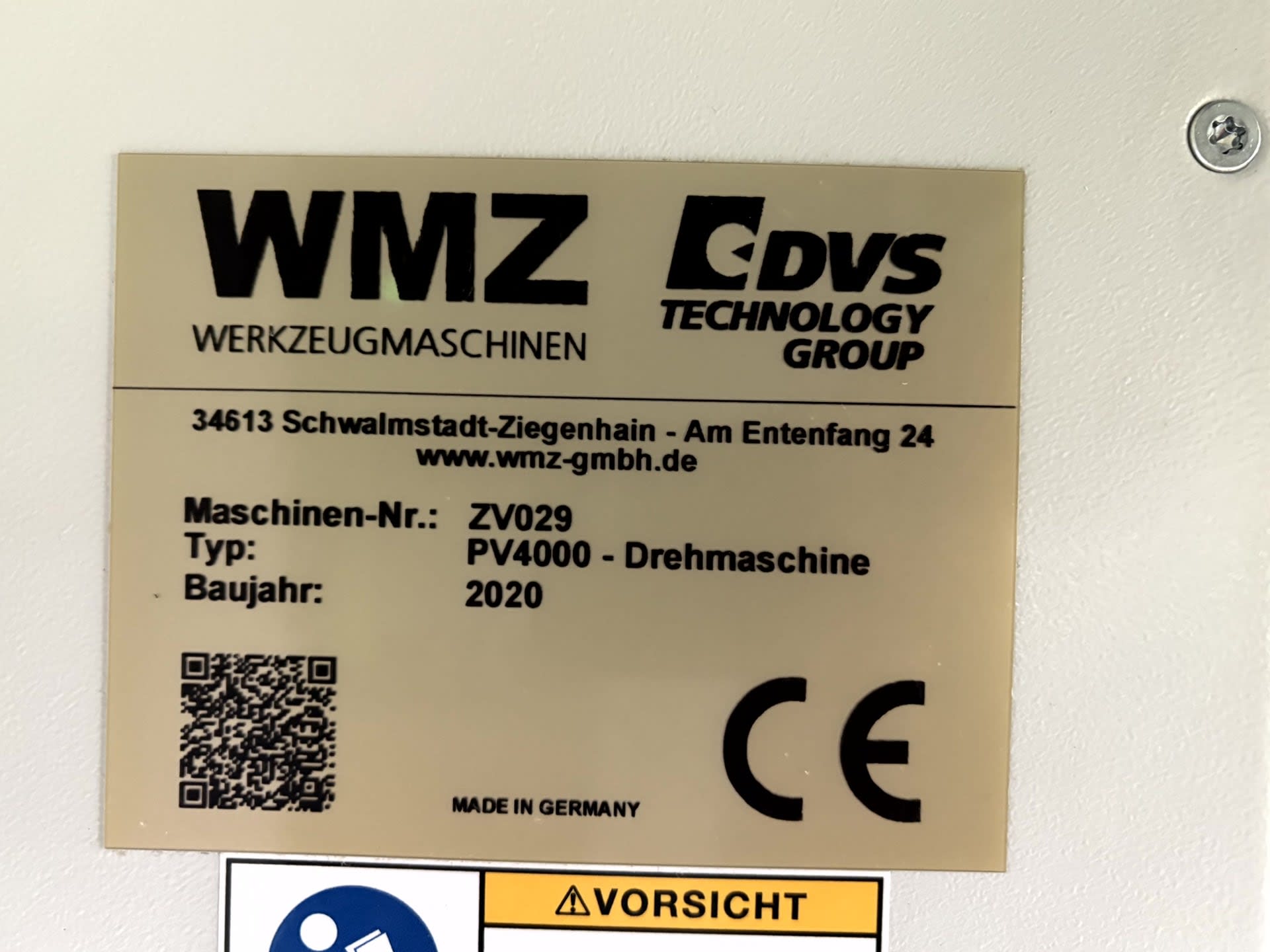

PITTLER WMZ PV 4000 CNC Vertikal Dreh und Bearbeitungszentrum
- Artikelnummer
- 26019-877
- Maschinenart
- Vertikaldrehmaschinen
- Hersteller
- PITTLER
- Typ
- WMZ PV4000 / 1-2
- Baujahr
- 2020
- Standort
- Langenfeld, Deutschland
- Verfügbarkeit
- nach Vereinbarung
- Preis
- Auf Anfrage
- Abmessungen (LxBxH) ca.
- 15600 x 6000 x 6000 mm
- Bauteilgewicht max.
- 35.000 kg
- Drehhöhe max.
- 2.100 mm
- Gewicht ca.
- 155.000 kg

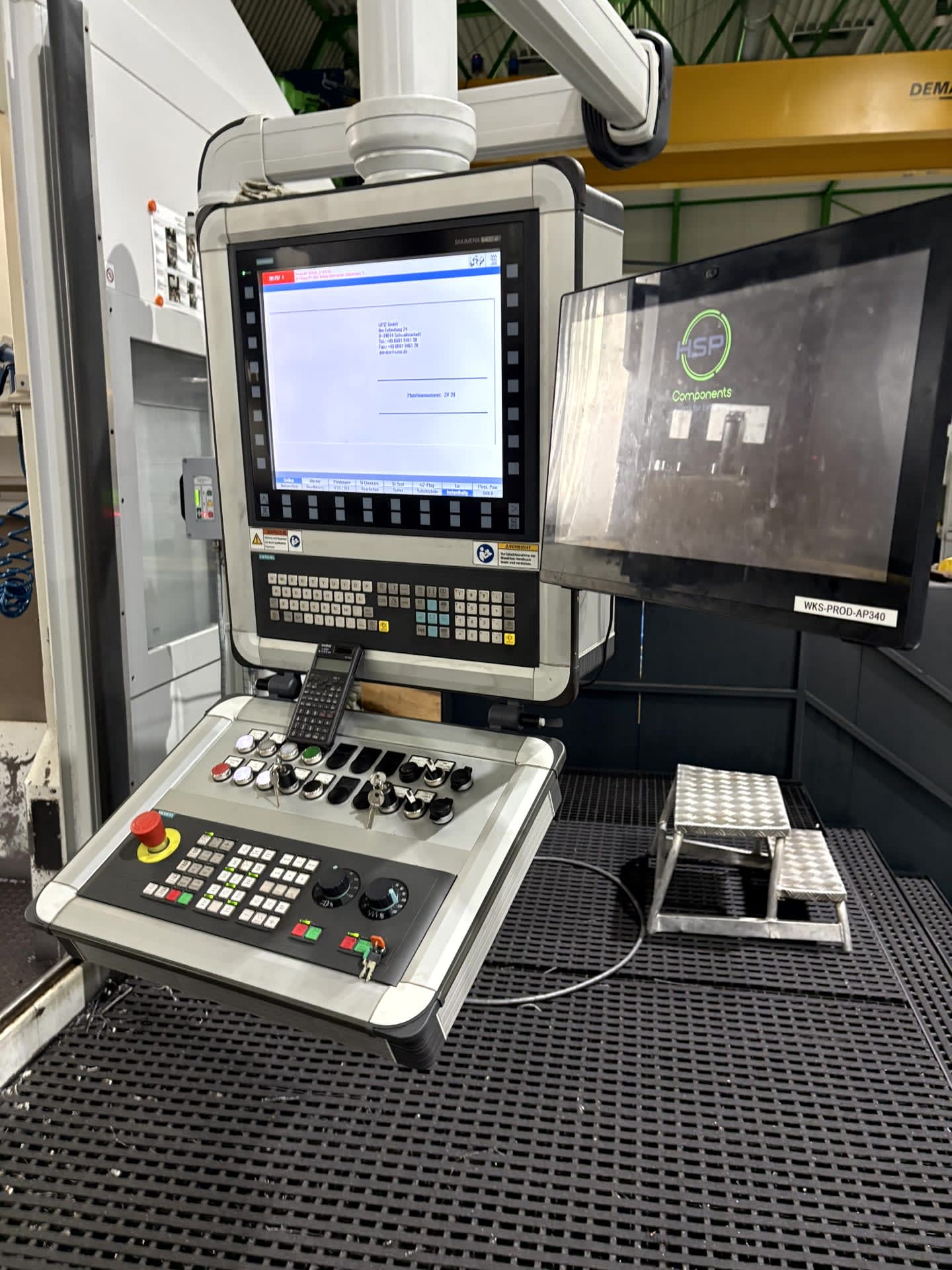

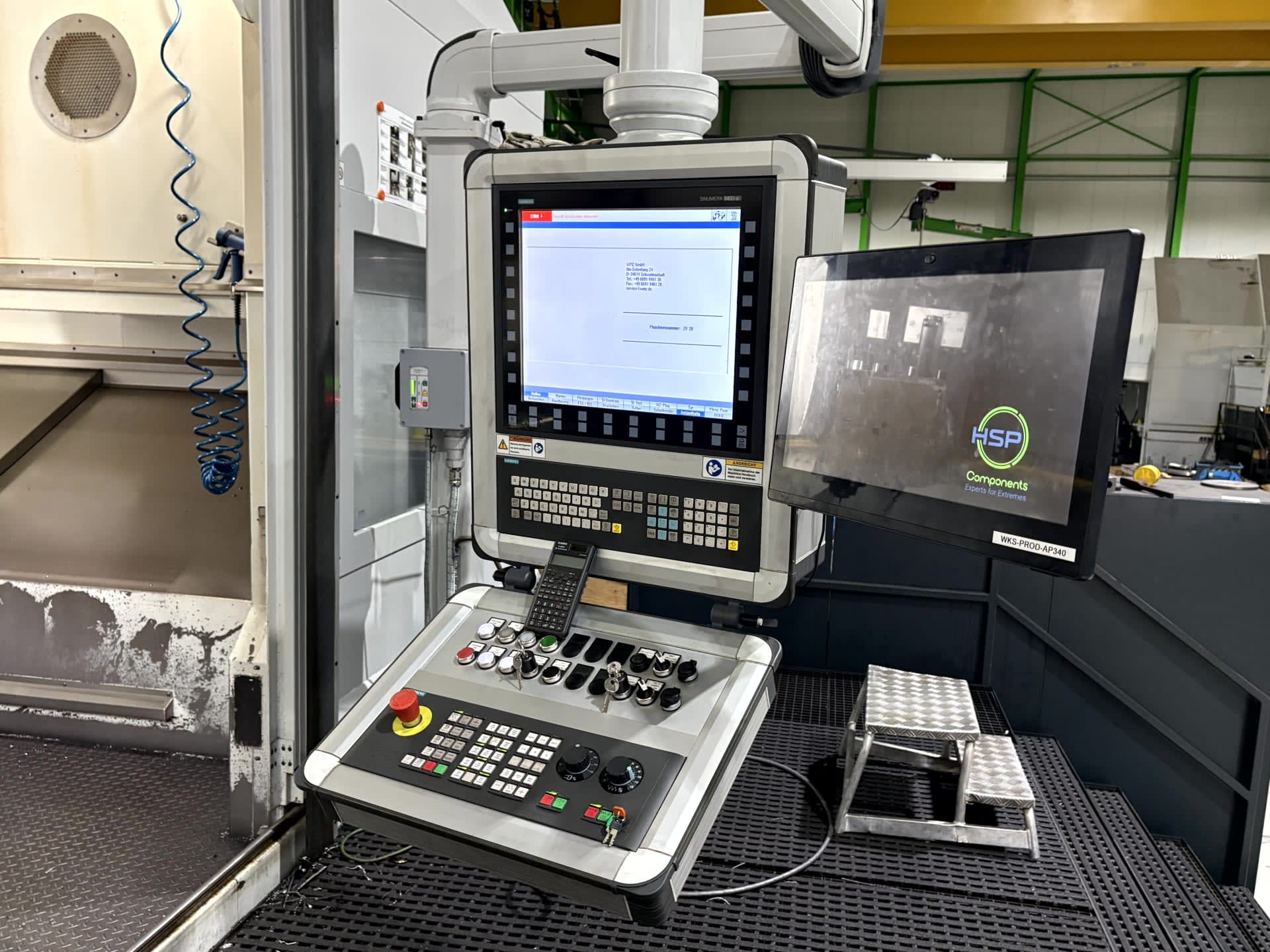

- Steuerung
- Siemens SINUMERIK 840D sl
- Tischdurchmesser
- 3.800 mm
- Umlaufdurchmesser
- 3.800 mm
Technische Daten
Max. Werkstückdurchmesser: 3.800 mm
Max. Drehzahl: 100 min⁻¹
Werkstückspannung: manuell
Spannfutter: Röhm
Werkzeugaufnahme: Capto C8
Werkzeugmagazine: 2 × 47 Plätze (94 Plätze gesamt)

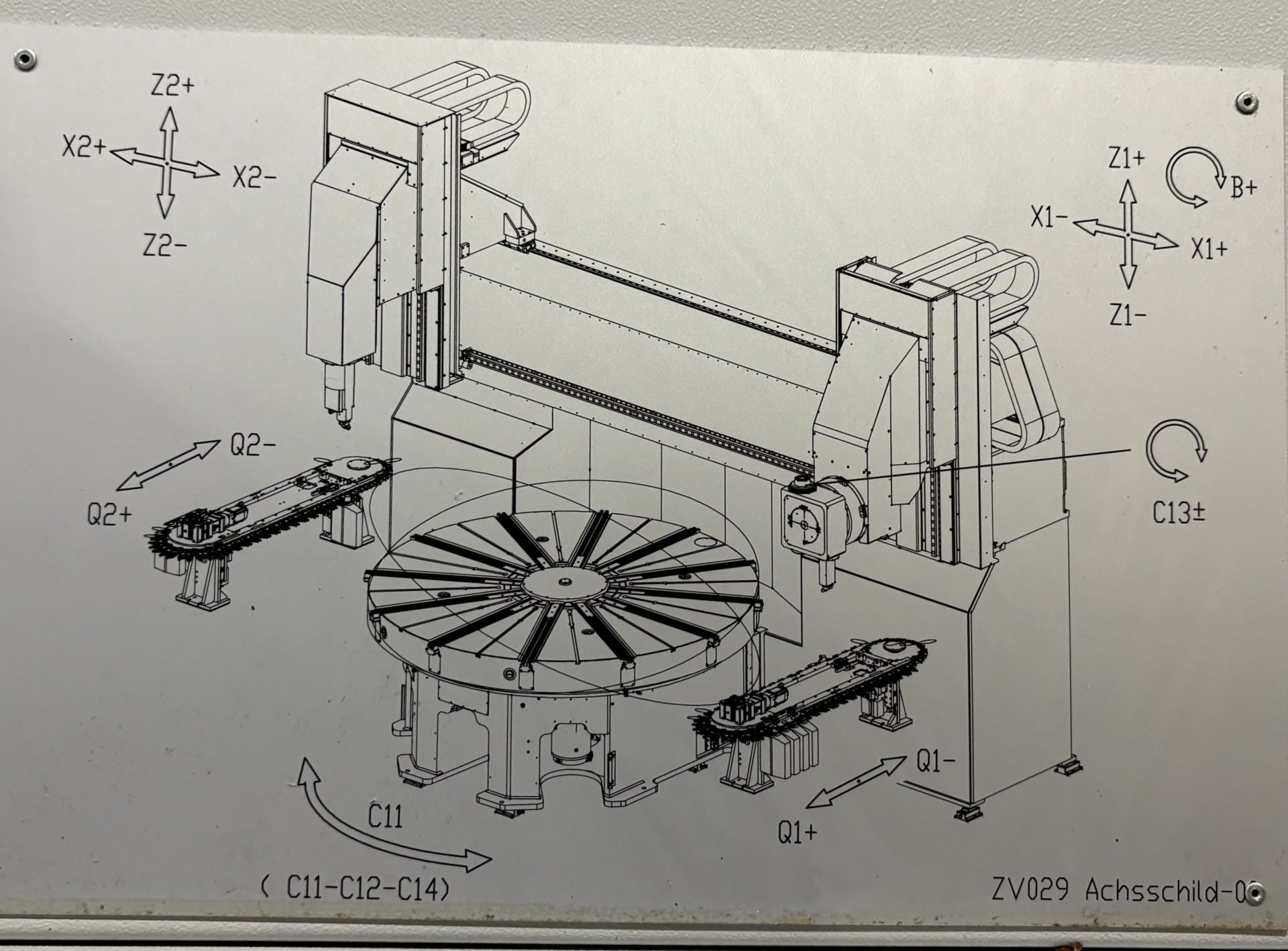

Verfahrwege
X1-Achse (rechter Support): 3.200 mm
X2-Achse (linker Support): 2.800 mm
Z1-Achse (rechter Support): 750 mm
Z2-Achse (linker Support): 750 mm
Werkstückspindel
Drehzahlbereich bis 100 min⁻¹
Nennleistung: 67,4 kW
Maximalleistung: 202,2 kW
Max. Drehmoment: 71,6 kNm
Max. Tischbelastung: 35.000 kg
Wassergekühlte Motorspindel
Multifunktionskopf
B-Achse mit stufenloser Positionierung
Schwenkbereich: 180°
Angetriebene Werkzeuge bis 6.000 min⁻¹
Hydraulische Klemmung
Direktmesssystem
Hochdruckkühlung bis 70 bar

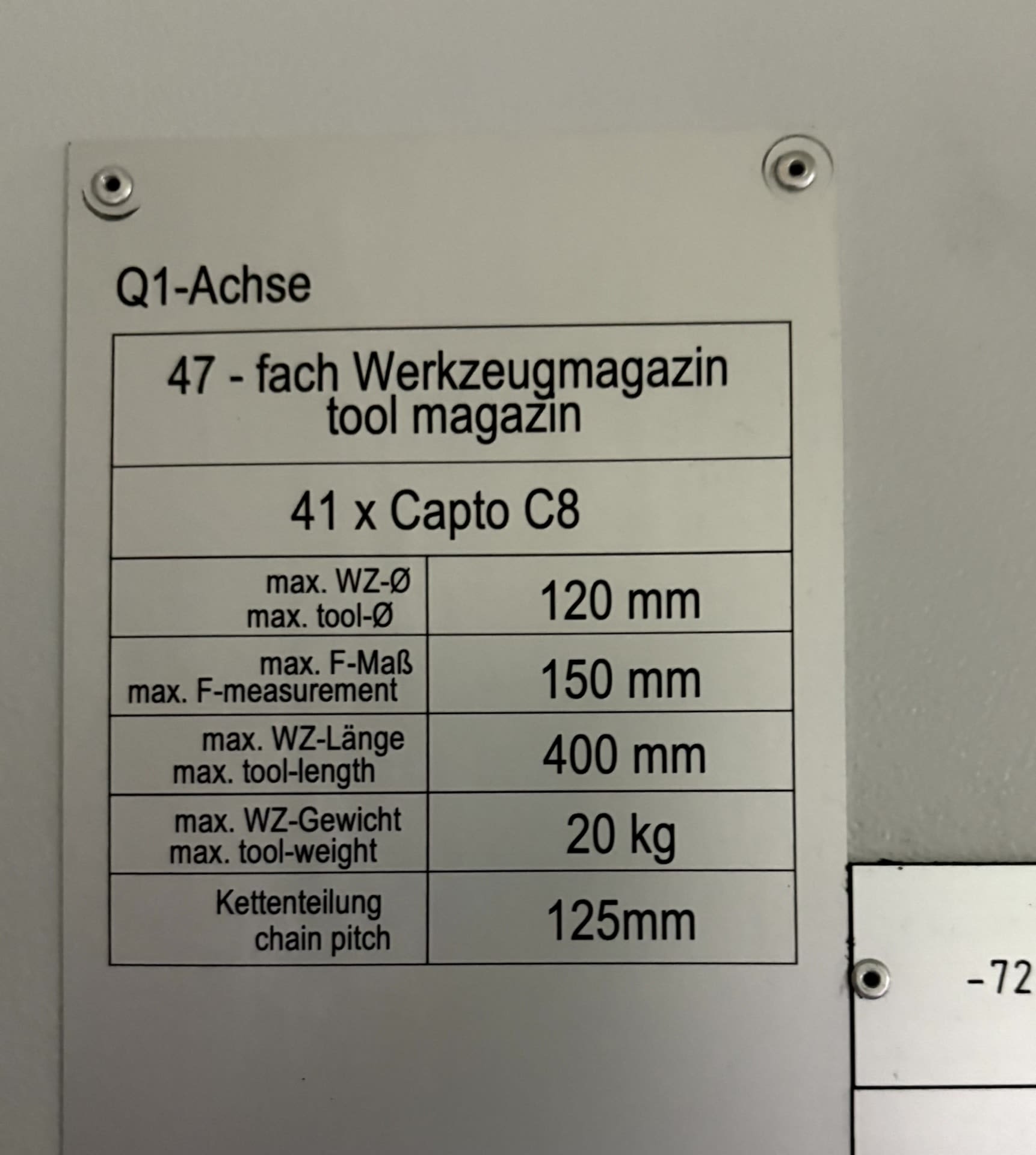

Werkzeugmagazine
2 Kettenmagazine mit je 47 Plätzen
Werkzeugdurchmesser bis 120 mm
Bis 150 mm bei entsprechender Magazinbelegung
Max. Werkzeuglänge: 400 mm
Max. Werkzeuggewicht: 20 kg
Späne- und Kühlschmierstoffanlage
2 Knoll-Späneförderer
Knoll Bandfilteranlage KF400-2300

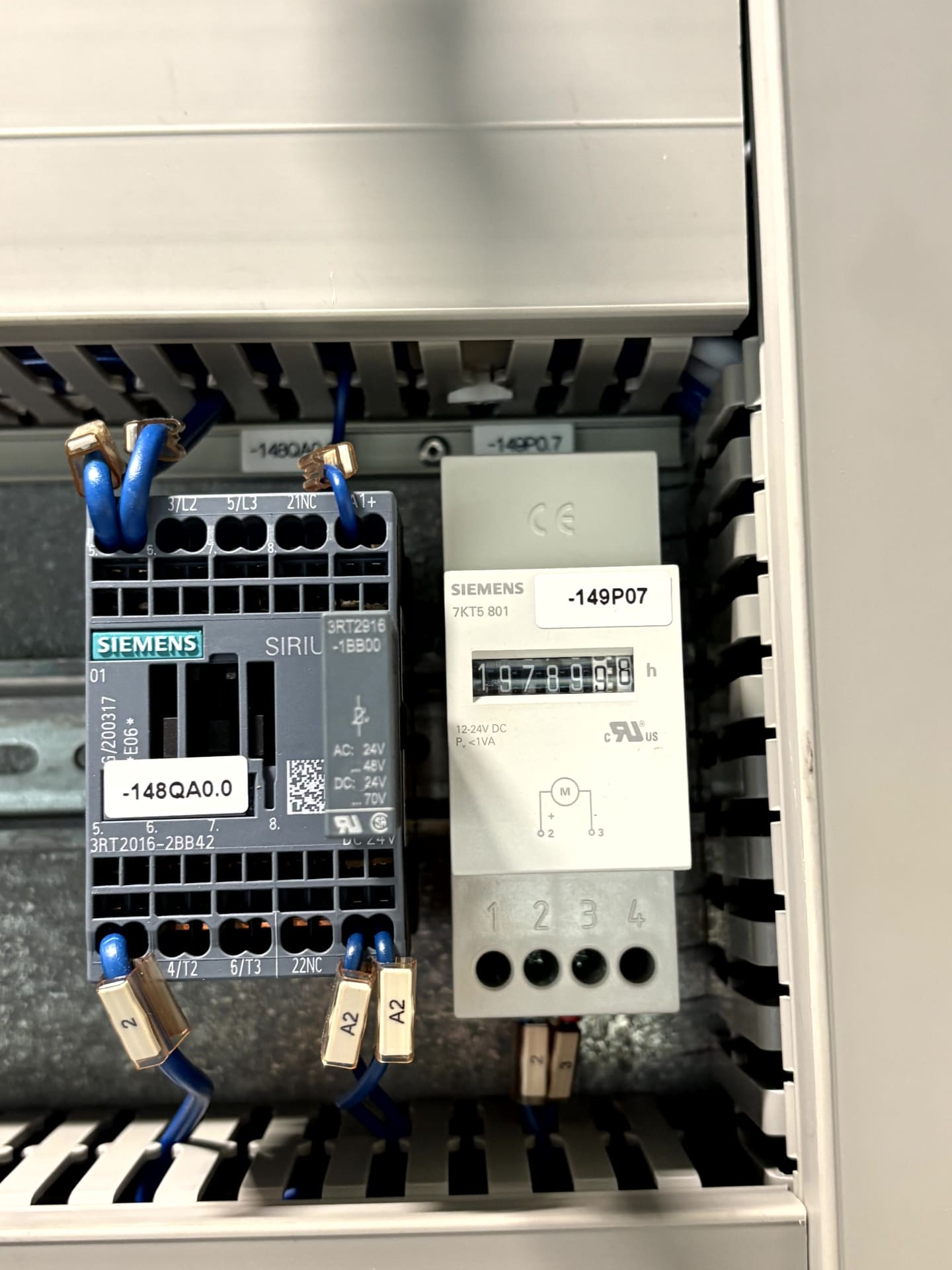

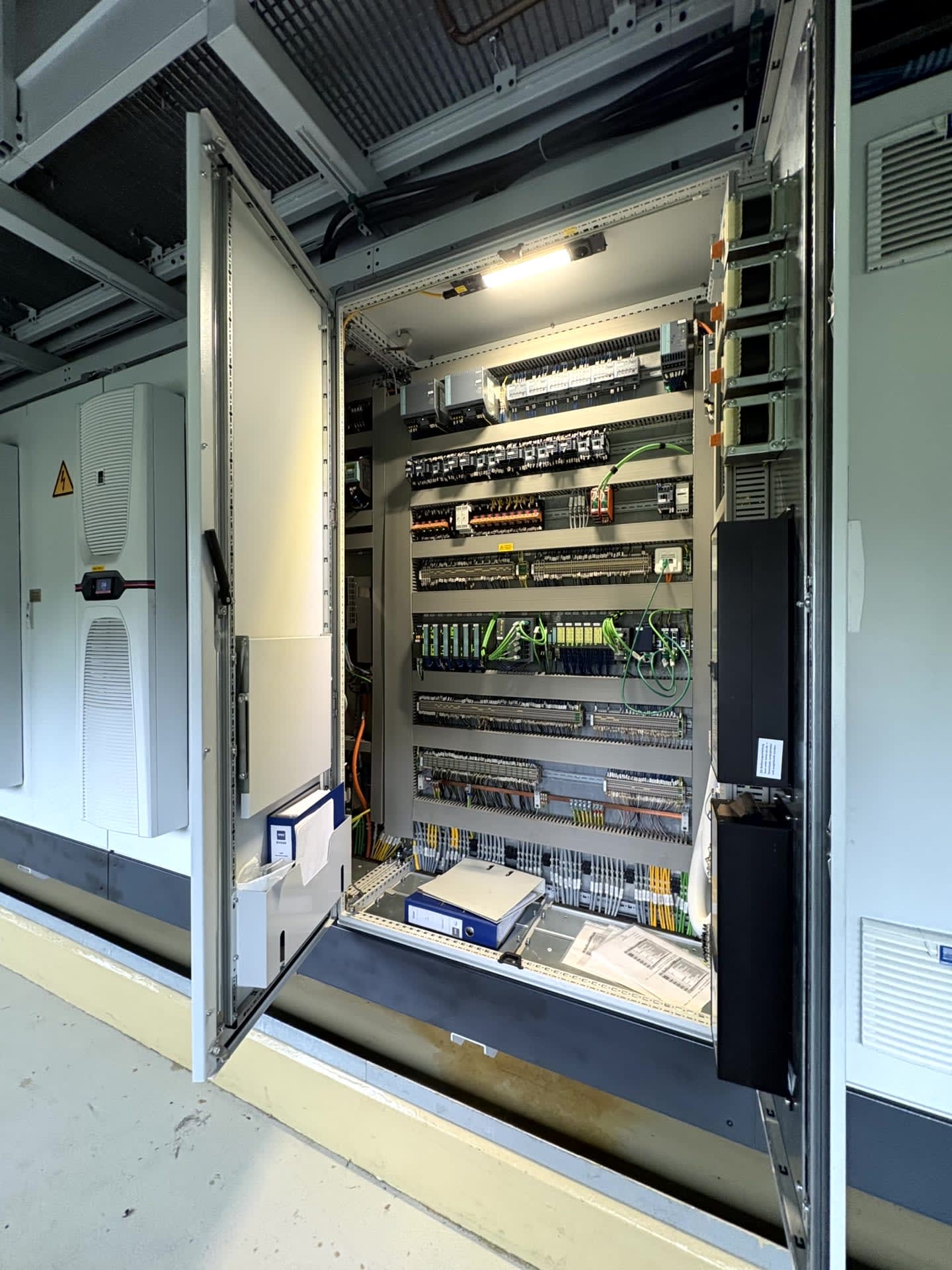

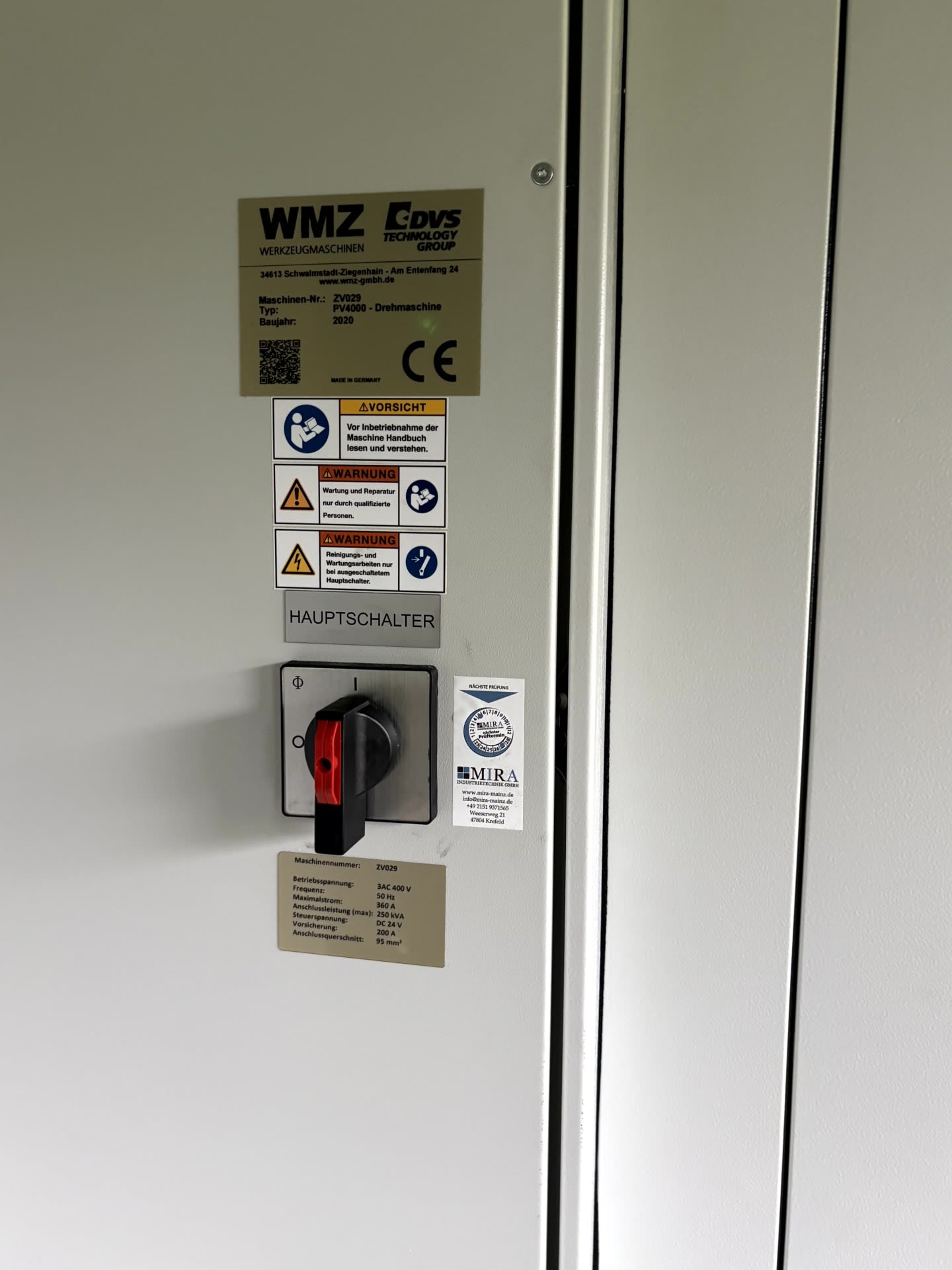

Elektrische Daten
Betriebsspannung: 3 × 400 V AC
Schutzart: IP55
Anschlussleistung: 280 kVA
- Transportkosten
- nicht enthalten
- Lieferbedingungen
- EXW ab Werk
- Zahlungsbedingungen
- 100% Vorauskasse vor Abholung
Der Preis einer gebrauchten Drehmaschine hängt vom Maschinentyp, Umlaufdurchmesser und Spitzenweite, Steuerung, Baujahr, Betriebsstunden, Zubehör wie Spannfutter, Lünetten oder Stangenlader sowie vom Zustand ab. Transportkosten sind nicht im Maschinenpreis enthalten; Liefer- und Zahlungsbedingungen stehen in jedem Inserat unter „Zusatzinformationen“. Zusätzlich sollten Sie Aufstellung und Inbetriebnahme am neuen Standort einplanen. In der Regel organisiert der Käufer den Transport; auf Wunsch prüft ReMach, ob der Versand organisiert oder unterstützt werden kann. ReMach unterstützt außerdem bei Demontage, Verladung und Exportpapieren.
Zuerst entscheiden drei Maße: Der größte Werkstückdurchmesser muss kleiner als der Umlaufdurchmesser sein, die Werkstücklänge muss in die Spitzenweite passen, und bei Stangenarbeit muss der im Inserat angegebene Stangendurchlass mindestens dem Stangendurchmesser entsprechen. Für harte Werkstoffe und hohe Zerspanleistung braucht die Spindel zudem ausreichend Leistung und Drehmoment.
Ja, ein Dreh-Fräszentrum fräst, bohrt und nutet in derselben Aufspannung wie beim Drehen. Angetriebene Werkzeuge übernehmen das Fräsen, die C-Achse positioniert das Werkstück und eine Y-Achse ermöglicht die Bearbeitung außerhalb der Drehmitte. Eine Drehmaschine ohne angetriebene Werkzeuge fräst nur mit einer zusätzlichen Fräsvorrichtung, mit begrenzter Steifigkeit und Leistung.
Der Unterschied liegt in der Steuerung und im passenden Werkstückspektrum. Eine Zyklendrehmaschine wird manuell mit hinterlegten Zyklen und Teach-in bedient und eignet sich für Einzelteile und Kleinserien, eine CNC-Drehmaschine arbeitet vollständig programmgesteuert für die Serienfertigung. Ein Dreh-Fräszentrum hat zusätzlich angetriebene Werkzeuge und eine C-Achse, oft auch eine Y-Achse, und dreht, fräst und bohrt in einer Aufspannung. Auf einer Vertikaldrehmaschine liegt das Werkstück auf einem Drehtisch; sie eignet sich für schwere, große und flache Teile wie Ringe, Flansche und Scheiben.
Eine Drehmaschine fertigt rotationssymmetrische Werkstücke: Das Werkstück dreht sich, während das Werkzeug längs oder quer zur Drehachse fährt. Sie dient zum Außen- und Innendrehen, Plandrehen, Gewindedrehen sowie zum Bohren und Aufbohren in der Drehachse. Typische Werkstücke sind Wellen, Buchsen, Flansche, Ringe und Gewindeteile.
Unsere Dienstleistungen
- Inspektion & Bericht
- Demontage & Installation
- Globale Logistik
- Zoll- und Exportabwicklung
- Beschaffung & Bewertung
- Persönliche Beratung
Ähnliche Artikel
1. Gebrauchte Vertikaldrehmaschinen und Karusselldrehmaschinen
Eine Vertikaldrehmaschine, auch Karusselldrehmaschine, spannt das Werkstück auf einem waagerecht liegenden Drehtisch mit senkrechter Spindelachse. Das Gewicht des Werkstücks liegt auf dem Tisch, statt an einem Futter zu hängen. Große und schwere Teile bleiben so auch bei hoher Zerspanleistung stabil. Deshalb ist die Vertikaldrehmaschine die Standardmaschine für Teile mit großem Durchmesser und geringer Höhe:
Große Ringe, Flansche und Drehverbindungen
Zahnradrohlinge, Räder und Scheiben
Große Pumpen-, Ventil- und Gehäuseteile
ReMach bietet gebrauchte Vertikaldrehmaschinen aus der deutschen Industrie an, mit technischen Daten, Fotos und vorhandenen Unterlagen auf jeder Maschinenseite.
>>> Vertikaldrehmaschinen unten ansehen oder Anfrage für Ihre Maschine senden.
2. Einständer, Doppelständer und Vertikal-Dreh-Fräszentren
Die drei Bauarten unterscheiden sich in der Abstützung des Querbalkens mit den Werkzeugträgern und im Bearbeitungsumfang. Entscheidend sind Durchmesser und Gewicht der Werkstücke und ob auf derselben Maschine auch gefräst und gebohrt werden soll.
Einständer-Vertikaldrehmaschinen
Querbalken an einem Ständer, eine Maschinenseite offen
Einfaches Beladen mit dem Kran, geringer Platzbedarf
Für kleine und mittlere Tischdurchmesser
Doppelständer-Vertikaldrehmaschinen (Portalbauweise)
Querbalken auf zwei Ständern, hohe Steifigkeit
Für sehr große Durchmesser und hohe Tischlasten
Häufig mit zwei Werkzeugträgern
CNC-Vertikal-Dreh-Fräszentren
Vertikaldrehmaschinen mit angetriebenen Werkzeugen, C-Achse und Werkzeugwechsler
Drehen, Bohren, Fräsen und Einstechen in einer Aufspannung

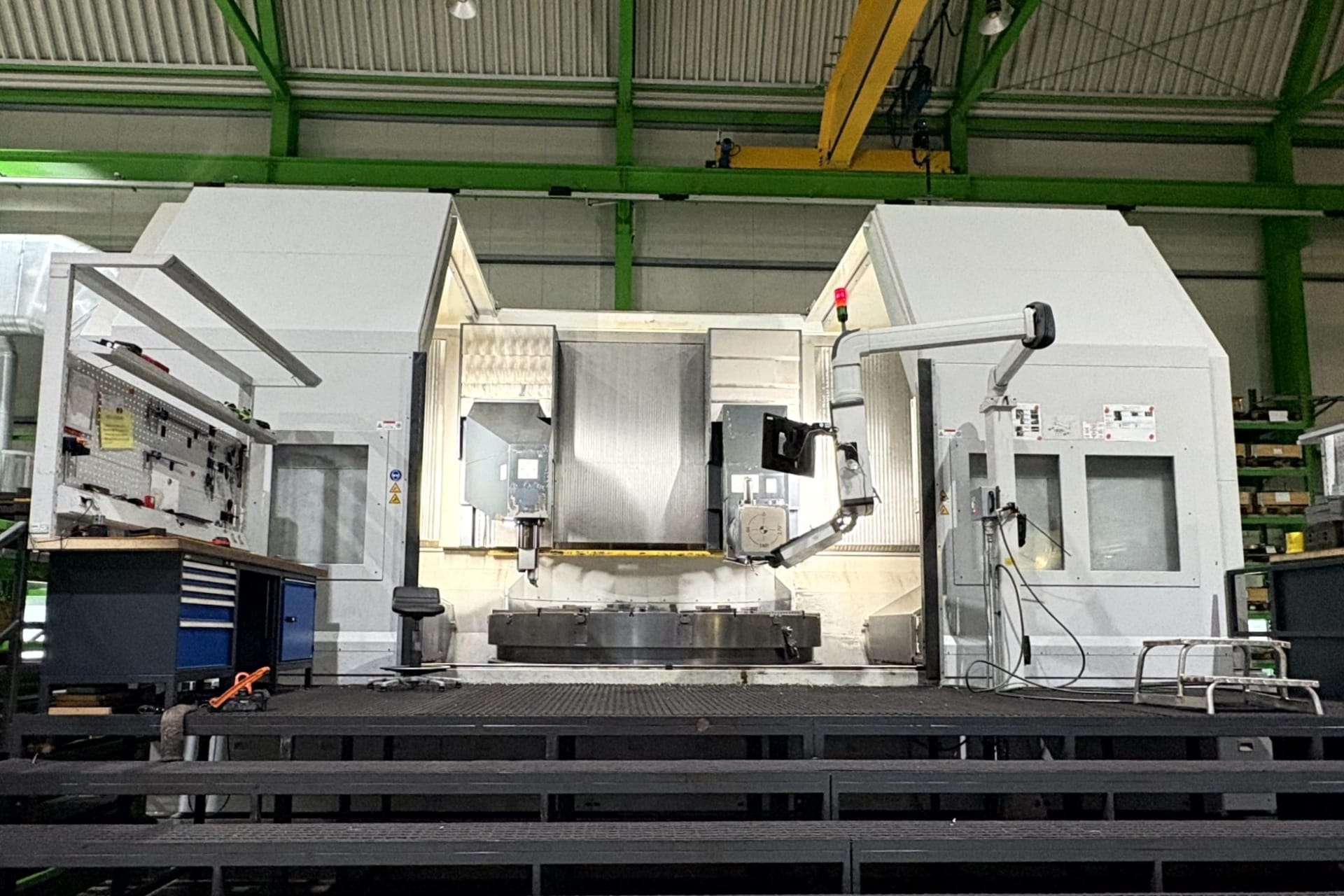

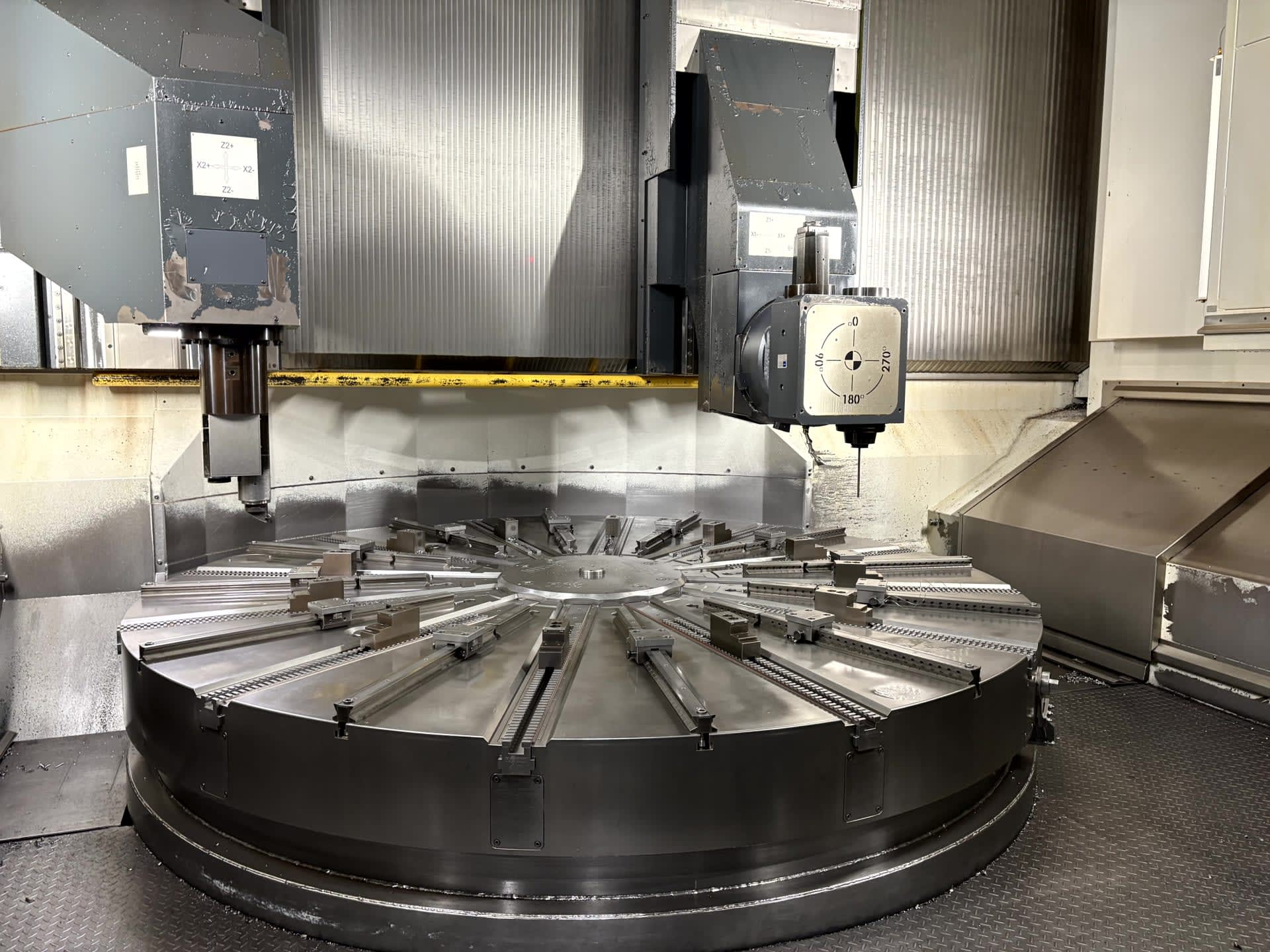

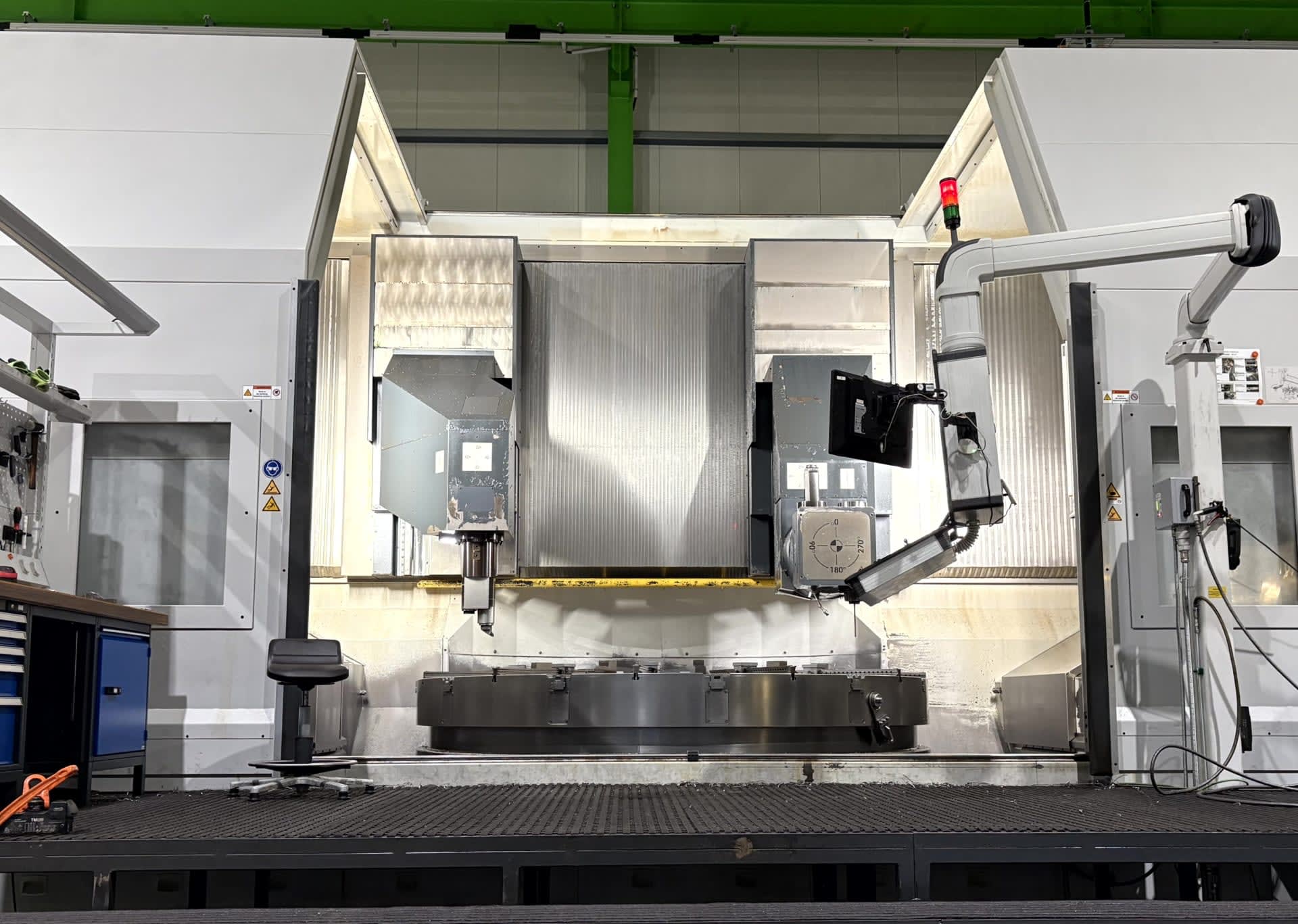

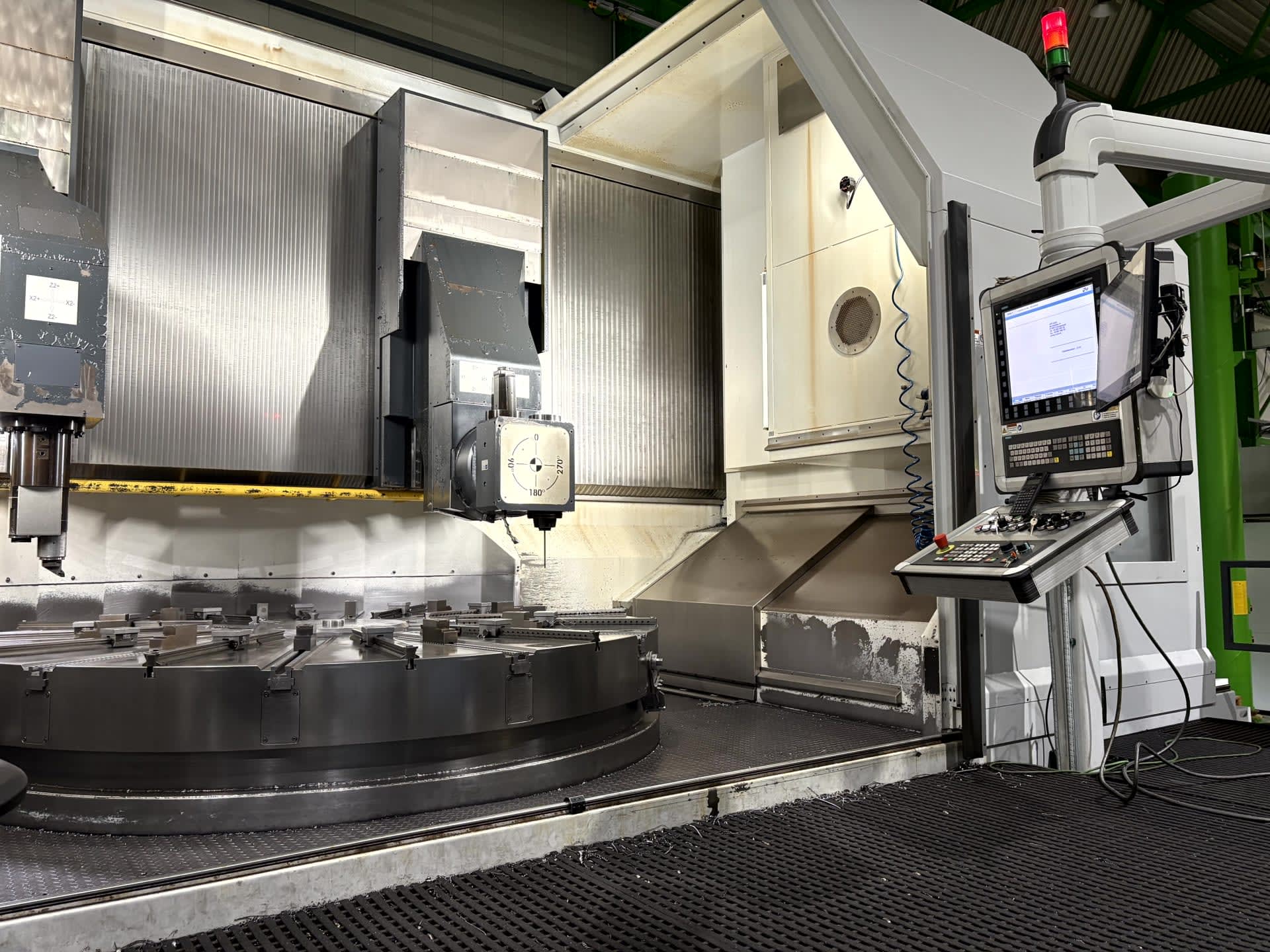

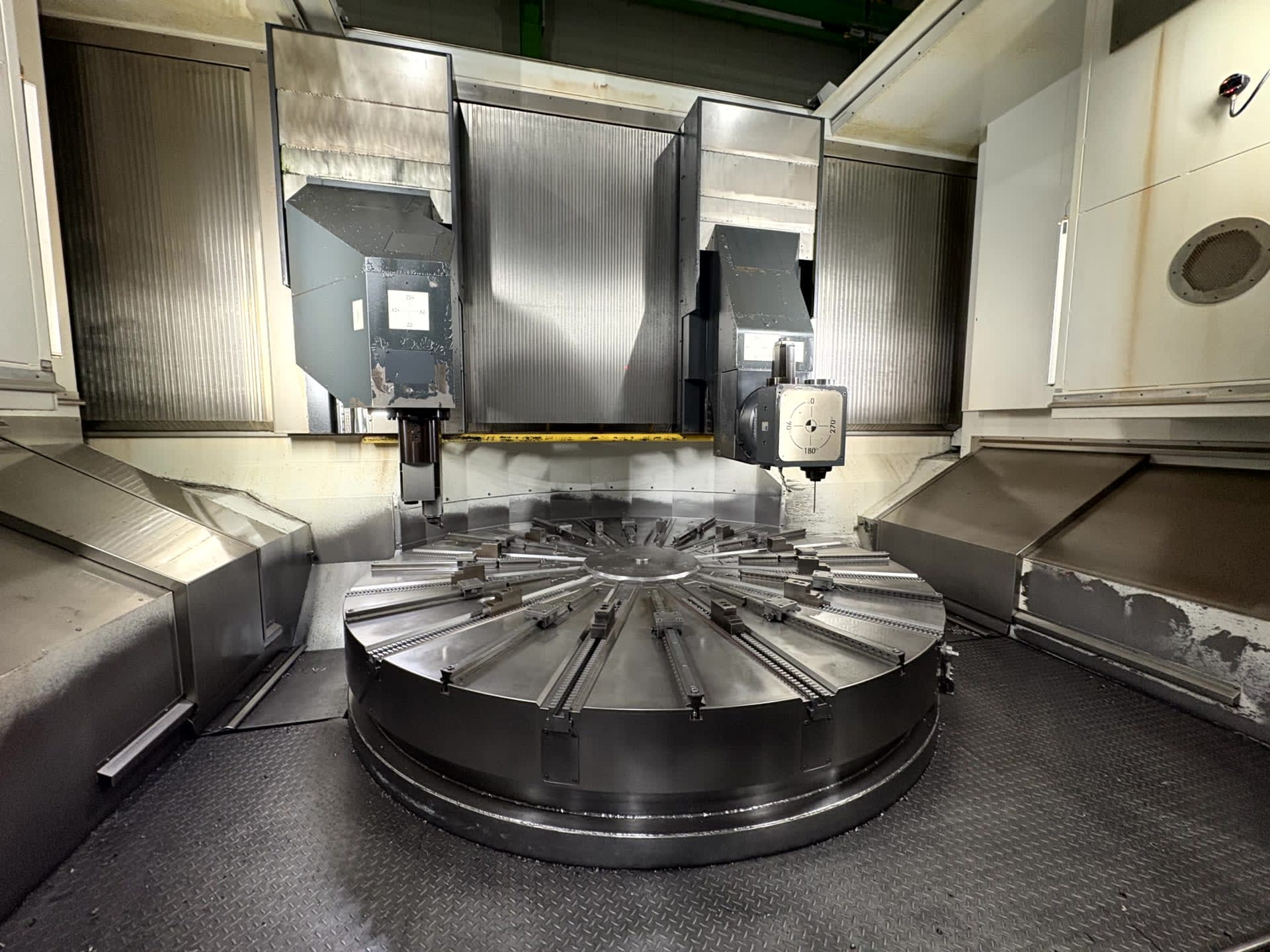

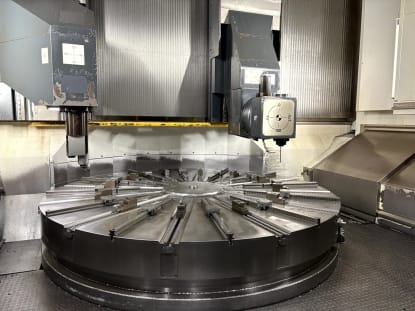

Beispiel: Pittler WMZ PV 4000 in Portalbauweise, Schwenkkopf mit B-Achse und angetriebenen Werkzeugen, 94 Werkzeugplätze
3. Technische Daten beim Kauf einer gebrauchten Vertikaldrehmaschine
Wenige technische Daten entscheiden, ob eine Vertikaldrehmaschine Ihr Werkstück bearbeiten kann. Alle stehen auf den Maschinenseiten von ReMach.
Arbeitsbereich
Tischdurchmesser und Umlaufdurchmesser: Der Umlaufdurchmesser ist gleich oder größer als der Tisch und bestimmt das größte Teil, das sich auf der Maschine drehen lässt
Maximale Drehhöhe: das höchste Teil, das unter den Querbalken passt
Maximale Tischbelastung: das schwerste Teil einschließlich Vorrichtung
Steuerung und Ausstattung
CNC-Steuerung: zum Beispiel Siemens SINUMERIK 840D sl; bei Retrofit-Maschinen das Jahr des Retrofits prüfen
Werkzeugträger, Werkzeugmagazin, angetriebene Werkzeuge und C-Achse: Sie entscheiden, ob die Maschine nur dreht oder auch fräst
Betriebsstunden: aussagekräftiger für den Verschleiß als das Baujahr
Zwei aktuell angebotene Maschinen:
Merkmal | ||
Tischdurchmesser | 2.800 mm | 3.800 mm |
Max. Umlaufdurchmesser | 3.000 mm | 3.800 mm |
Max. Drehhöhe | 2.100 mm | 2.100 mm |
Max. Tischbelastung | 25.000 kg | 35.000 kg |
Steuerung | SINUMERIK 840D sl (Retrofit 2014) | SINUMERIK 840D sl |
4. Aufstellung und Transport großer Vertikaldrehmaschinen
Große Vertikaldrehmaschinen wiegen mehrere Dutzend Tonnen (VCE 3000/280 ca. 60 t, PV 4000 ca. 155 t). Vor dem Kauf zu planen:
Fundament und Halle: Große Maschinen brauchen ein eigenes Betonfundament nach Herstellerplan; Aufstellplan aus dem Inserat mit Fläche, Hallenhöhe und Krankapazität abgleichen
Demontage und Transport: Die Maschine wird in Baugruppen zerlegt und per Schwertransport bewegt. In der Regel organisiert der Käufer den Transport; auf Wunsch prüft ReMach, ob der Versand organisiert oder unterstützt werden kann
Unterlagen: ReMach unterstützt bei Demontage und Verladung, Export- und Zollprüfung sowie bei Exportpapieren
Weitere Bauarten finden Sie in unserer Kategorie Drehmaschinen.
>>> ReMach zu Vertikaldrehmaschinen kontaktieren
5. FAQ: Gebrauchte Vertikaldrehmaschinen
Was bedeutet VTL?
VTL steht für Vertical Turret Lathe, also Vertikaldrehmaschine. Im Deutschen ist auch der Begriff Karusselldrehmaschine gebräuchlich.
Wann ist eine Vertikaldrehmaschine besser als eine Horizontaldrehmaschine?
Bei Werkstücken mit großem Durchmesser, geringer Höhe und hohem Gewicht. Das Teil liegt auf dem Tisch, lässt sich einfach mit dem Kran beladen und hängt nicht durch. Lange Teile wie Wellen gehören weiterhin auf eine Horizontaldrehmaschine.
Einständer oder Doppelständer?
Einständermaschinen eignen sich für kleine und mittlere Durchmesser, lassen sich leicht beladen und brauchen weniger Platz. Doppelständermaschinen sind steifer, eignen sich für sehr große, schwere Teile und haben häufig zwei Werkzeugträger.
Braucht eine große Vertikaldrehmaschine ein eigenes Fundament?
Ja. Große Maschinen brauchen in der Regel ein eigenes Betonfundament nach Herstellerplan. Gleichen Sie den Aufstellplan aus dem Inserat vor dem Kauf mit Ihrer Halle ab.
Wie wird eine große Vertikaldrehmaschine transportiert?
Die Maschine wird in Baugruppen zerlegt und per Schwertransport bewegt. In der Regel organisiert der Käufer den Transport; auf Wunsch prüft ReMach, ob der Versand organisiert oder unterstützt werden kann.
