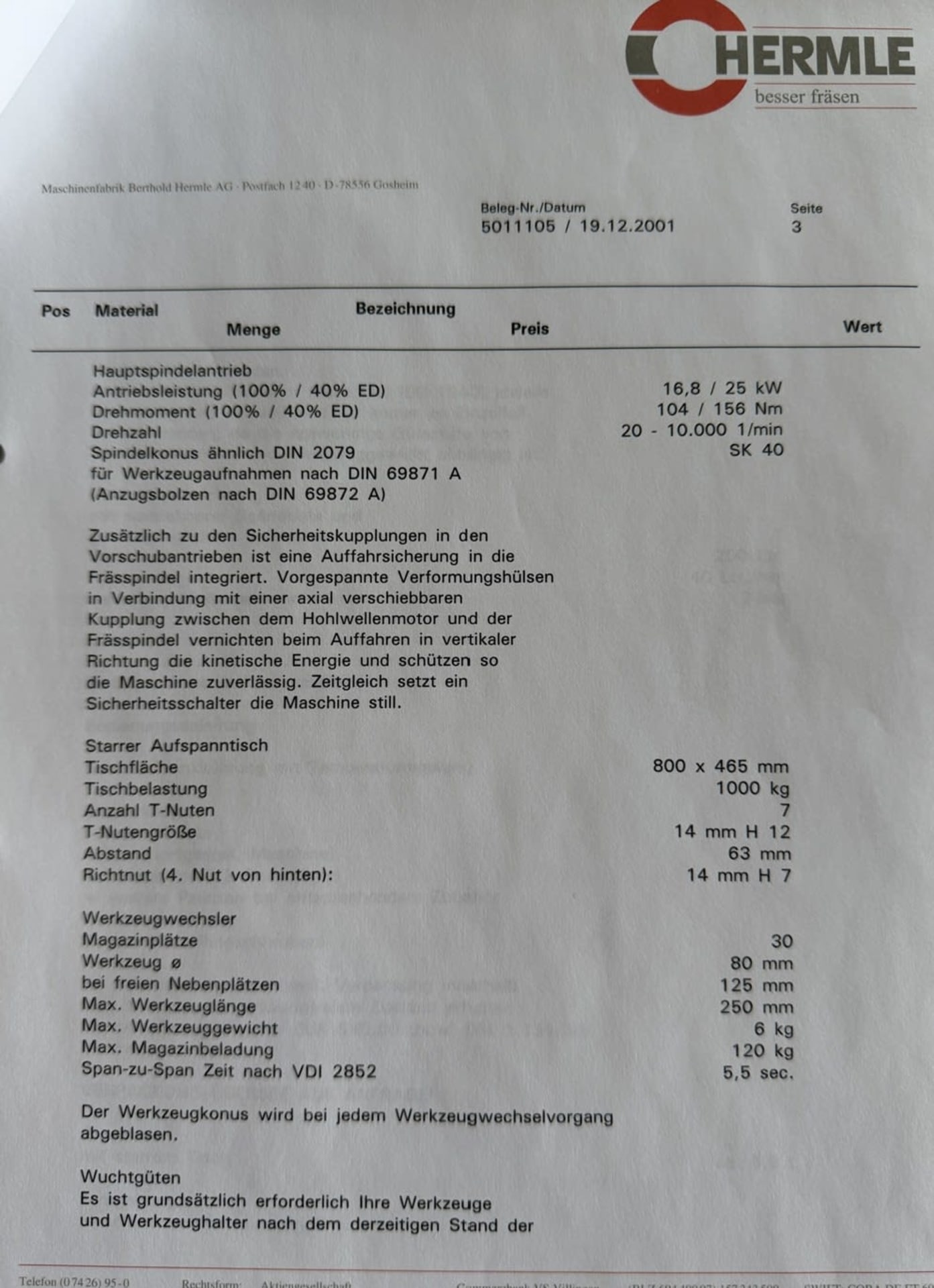

HERMLE C 600 V CNC Fräszentrum

Die Universalfräsmaschine gehört neben der Drehmaschine zu den wichtigsten Werkzeugen in der zerspanenden Metallbearbeitung. Sie ist in zahlreichen Bauformen und Ausstattungsvarianten erhältlich und deckt ein breites Spektrum an Bearbeitungsaufgaben ab.

Ihren Namen verdankt sie ihrer Flexibilität: Mit einer Universalfräsmaschine lässt sich ein eingespanntes Werkstück in nahezu jede gewünschte Form bringen. Darüber hinaus können diese Maschinen mit verschiedensten Werkzeugen bestückt werden, was ihren vielseitigen Einsatz in der Einzel- und Serienfertigung ermöglicht.

Aufbau einer Universalfräsmaschine

Das Grundprinzip besteht aus einem Arbeitstisch und zwei Arbeitsspindeln, die koordiniert zusammenarbeiten. Der Tisch verfährt dabei typischerweise in der X- und Y-Achse, während die Spindeln die Z-Achse übernehmen. Je nach Ausbaustufe kommen zwei weitere Achsen hinzu – etwa durch einen schwenkbaren Tisch oder einen um das Werkstück geführten Fräskopf. Die genaue Bauweise variiert je nach Hersteller.

Universalfräsmaschinen sind sowohl in manueller Ausführung als auch mit Zyklen- oder CNC-Steuerung erhältlich. Obwohl sich CNC-gesteuerte Lösungen im industriellen Umfeld längst etabliert haben, bieten einige Hersteller weiterhin rein manuelle Varianten an.

Abgrenzung zu anderen Fräsmaschinenarten

Der bewegliche Arbeitstisch der Universalfräsmaschine stößt bei besonders großen oder schweren Bauteilen an seine Grenzen. Für solche Anforderungen wurden Portalfräsmaschinen entwickelt, bei denen die Spindel über eine Portalführung um das Werkstück geführt wird. Weitere Sonderformen sind etwa Bettfräsmaschinen und Konsolfräsmaschinen, die jeweils spezifische Vorteile für bestimmte Fertigungsaufgaben bieten.

Die Universalfräsmaschine gilt als vielseitiges Standardwerkzeug ihrer Gattung und wird überwiegend in der Einzelfertigung eingesetzt. Zwar ermöglicht eine CNC-Steuerung die wiederholte Ausführung identischer Fräsprogramme – für eine echte Serienfertigung sind jedoch speziell dafür ausgelegte Maschinen die bessere Wahl. Typische Anwendungsbereiche der Universalfräsmaschine sind daher der Prototypenbau, Kleinserien, die Berufsausbildung sowie Reparaturwerkstätten.

Wer das Beste aus seiner Universalfräsmaschine herausholen möchte, sollte auf die richtige Ausstattung achten. Eine Kühlschmierung ist dabei unverzichtbar: Sie reduziert den Werkzeugverschleiß und sorgt für gleichbleibende Präzision beim Fräsen. Um die Arbeitsumgebung sauber zu halten, empfehlen sich zusätzlich Schutzgehäuse oder zumindest Stellwände, die Kühlmittelspritzer zuverlässig abhalten.

Ebenso wichtig ist eine leistungsstarke Arbeitsbeleuchtung, die das Werkstück optimal ausleuchtet und ermüdungsfreies Arbeiten ermöglicht. Mehrfach-Aufnahmen runden die Ausstattung sinnvoll ab – sie erhöhen die Effizienz der Maschine spürbar, indem mehrere Werkzeuge ohne Rüstaufwand gewechselt werden können.

Universalfräsmaschinen unterscheiden sich erheblich in Baugröße, erreichbaren Toleranzen und Bearbeitungsmöglichkeiten. Zwar erlaubt die universelle Auslegung dieses Maschinentyps den Einsatz einer breiten Werkzeugpalette – dennoch lässt sich nicht jedes Werkstück auf jedem Frästisch in gleichbleibender Qualität bearbeiten. Vor der Auswahl der geeigneten Maschine sollten daher folgende Fragen geklärt werden:

• Welches Material wird überwiegend verarbeitet?

• Wie häufig werden Serienfräsungen durchgeführt?

• Wie groß sind die zu fertigenden Werkstücke?

• Welche Toleranzbereiche müssen eingehalten werden?

Grundsätzlich gilt: Je härter, größer und präziser das gewünschte Werkstück sein soll, desto leistungsfähiger muss die Universalfräsmaschine ausgelegt sein. Für gelegentliche Prototypen oder einfache Passstücke genügen oft einfachere Modelle. Sollen hingegen hochbelastbare Einzelteile aus hochfestem Stahl gefertigt werden, muss die Maschinenqualität entsprechend höher ausfallen.

Als Mindestanforderungen für praxistaugliche Ergebnisse gelten:

• Maschine eines renommierten Herstellers

• Werkzeugaufnahme SK 30 oder SK 40

• Spindeldrehzahl mindestens 50 U/min im Langsamlauf – für das Schneiden von Gewindebohrungen erforderlich

• Bis zu 3.000 U/min für die Konturbearbeitung

• Spannfläche von mindestens 250 × 700 mm²

Mit diesen Eckdaten lassen sich bei weichen Metallen wie Aluminium, Bronze oder Kupfer bereits sehr gute Ergebnisse erzielen. Auch Stahl kann im Rahmen der Maschinenleistung zuverlässig bearbeitet werden.

Vor dem Kauf empfiehlt es sich außerdem, das verfügbare Zubehör zu prüfen – etwa Aufspannwürfel, Maschinenschraubstöcke, Teilapparate und Fräswerkzeuge. Je nach Ausstattungsbedarf können hier zusätzliche Kosten entstehen, die in manchen Fällen an den Preis der eigentlichen Maschine heranreichen.

Wer eine gebrauchte Universalfräsmaschine kaufen möchte, sollte die Maschine vor dem Erwerb sorgfältig begutachten – besonders die Führungen müssen spielfrei sein.

Elektrische Probleme lassen sich bei manuellen Gebrauchtmaschinen in der Regel noch beheben. Weitaus wichtiger ist der mechanische Zustand: Alle Arbeitsbahnen sollten sich per Hand gleichmäßig und ohne spürbaren Widerstand durchdrehen lassen. Unregelmäßigkeiten am Handrad deuten auf ausgeschlagene Lager hin und sind ein klares Warnsignal.

Kratzer und matter Lack sind bei älteren Fräsmaschinen normal und kein Grund zur Sorge. Misstrauisch sollte man hingegen werden, wenn eine Maschine in tadellosem Glanz erscheint – eine frische Lackierung kann auf eine aufwändige Restaurierung hinweisen, aber auch technische Mängel verbergen.

Im besten Fall ermöglicht der Verkäufer einen Testlauf mit einem Probestück. Das anschließende Nachmessen mit einer Mikrometerschraube gibt verlässliche Auskunft über die tatsächliche Bearbeitungsgenauigkeit der Maschine.

Zu den bekanntesten Herstellern von Universalfräsmaschinen zählen: DECKEL, MAHO, EMCO, GROB, KNUTH, KUNZMANN, MAKINO, RAMBAUDI, IXION und RECKERMANN.

Im Einstiegssegment hat sich der Hersteller OPTIMUM in den letzten Jahren mit besonders günstigen Neumaschinen positioniert. Preise ab rund 2.500 Euro klingen verlockend, spiegeln jedoch die entsprechende Fertigungsqualität wider – und gehen häufig mit einem erhöhten Wartungs- und Reparaturaufwand einher. Weitere Anbieter im preisgünstigen Segment sind EPPLE und HOLZMANN.

Ein deutlich höheres Qualitätsniveau bieten die Maschinen von ELMAG. Mit Einstiegspreisen ab ca. 12.000 Euro kommen sie in Leistung und Verarbeitung bereits näher an industrielle Anforderungen heran.

Echte Profiqualität beginnt bei Neumaschinen in der Regel erst beim Zwei- bis Dreifachen dieses Preisrahmens. Eine gebrauchte Universalfräsmaschine eines etablierten Markenherstellers ist daher oft die wirtschaftlich sinnvollere Wahl – bei vergleichbarer Leistung zu einem deutlich attraktiveren Preis.
