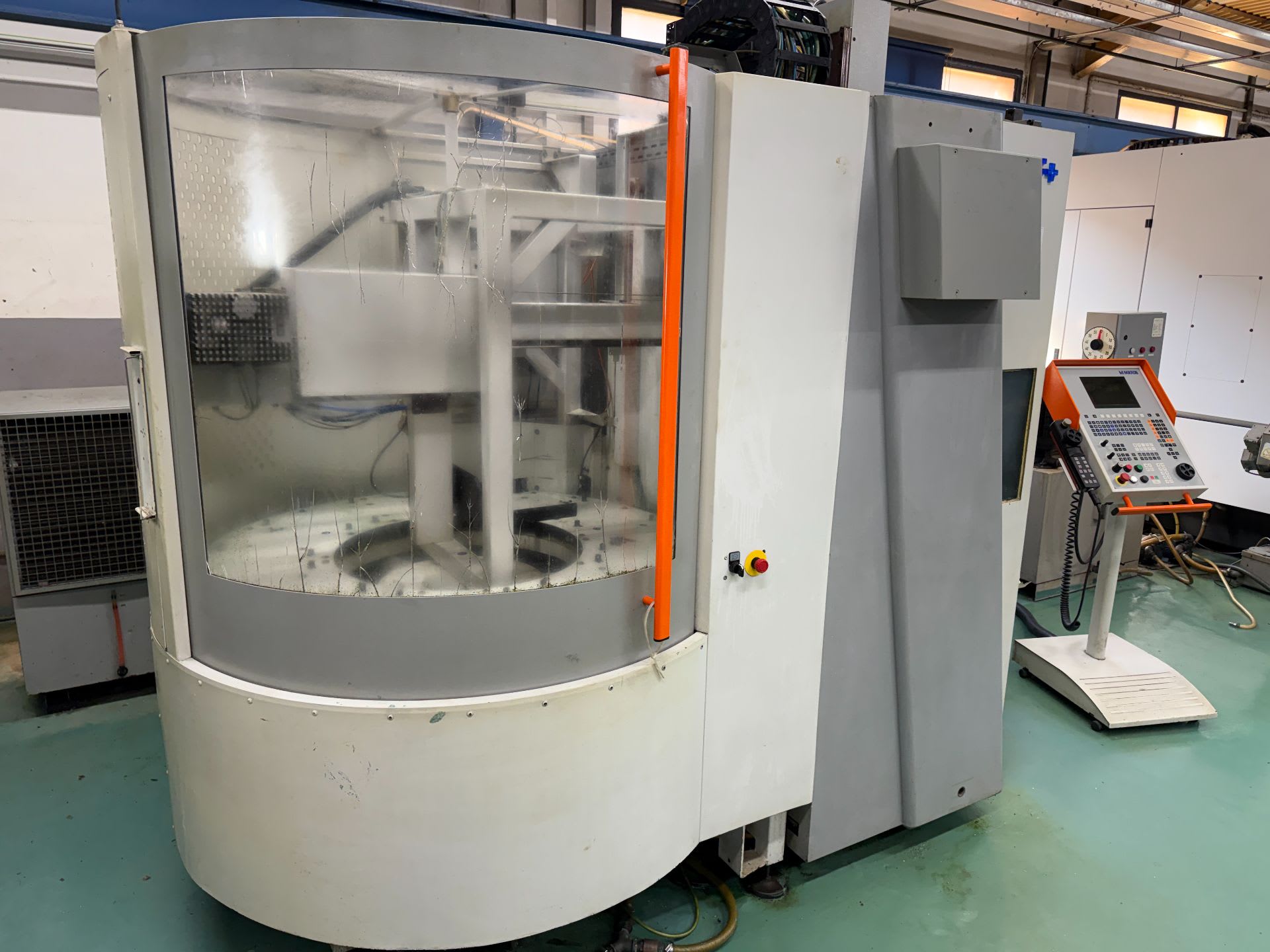

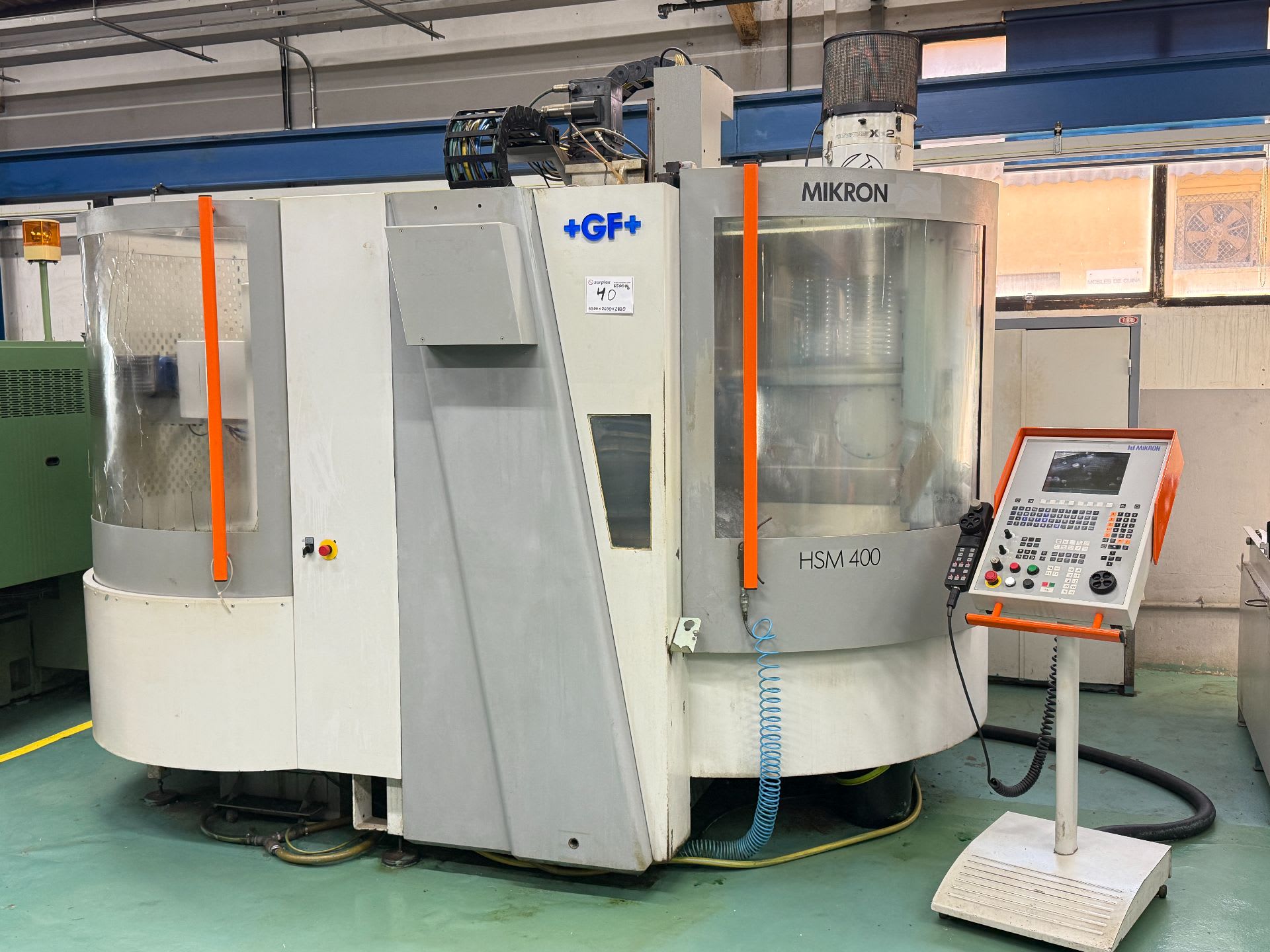

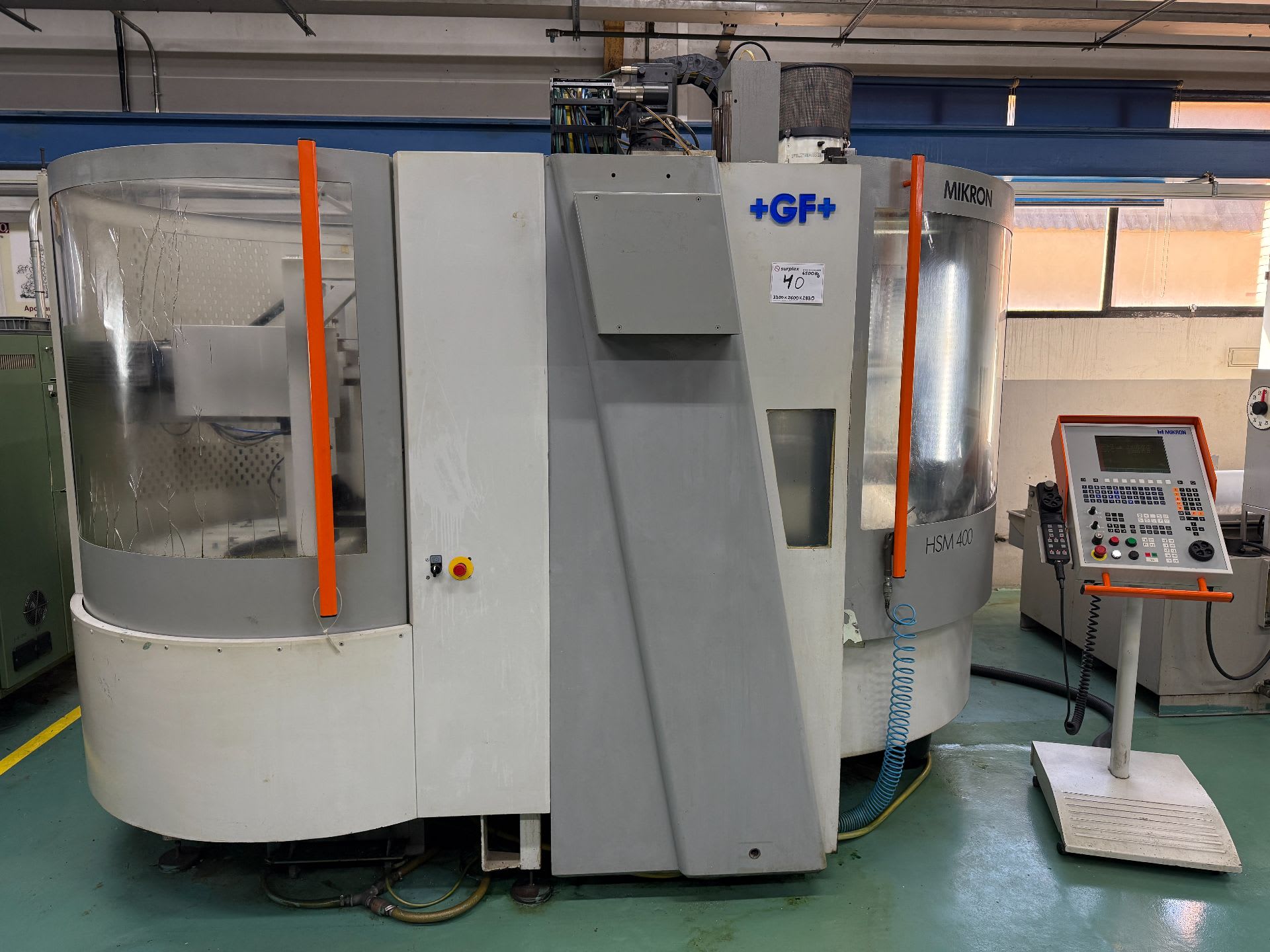

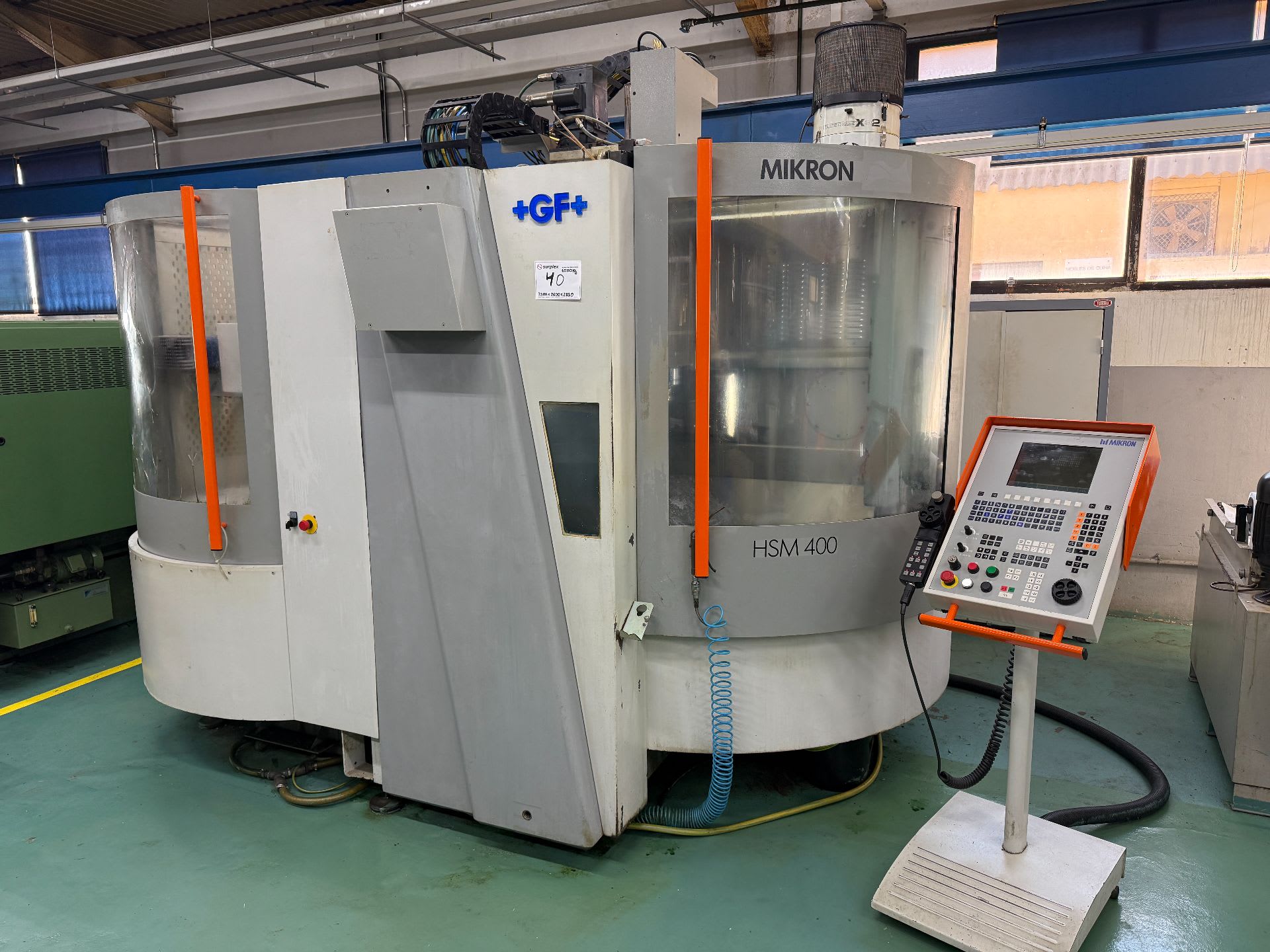

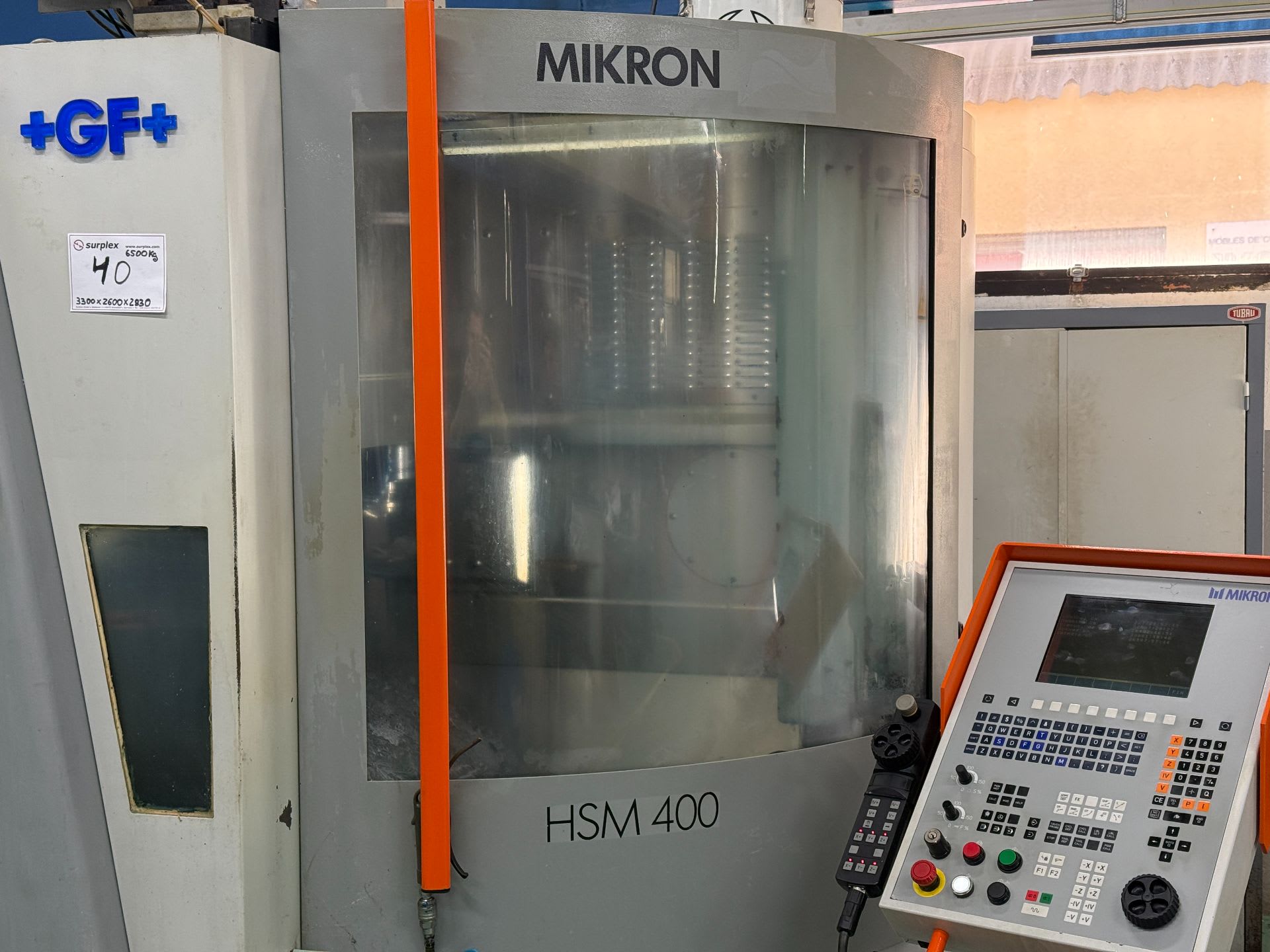

MIKRON HSM400 CNC Universal-Bearbeitungszentrum
- Artikelnummer
- 26003-14
- Maschinenart
- Universal-Bearbeitungszentren
- Hersteller
- MIKRON
- Typ
- HSM400
- Baujahr
- 2001
- Standort
- Sant Esteve Sesrovires, Spanien
- Verfügbarkeit
- sofort
- Preis
- 19.900 €
- Abmessungen (LxBxH) ca.
- 2300 x 2400 x 2800 mm
- Achsverfahrweg X-Achse
- ≥ 400 mm
- Achsverfahrweg Y-Achse
- ≥ 240 mm
- Achsverfahrweg Z-Achse
- ≥ 350 mm
- Gewicht ca.
- 6.500 kg
- Steuerung

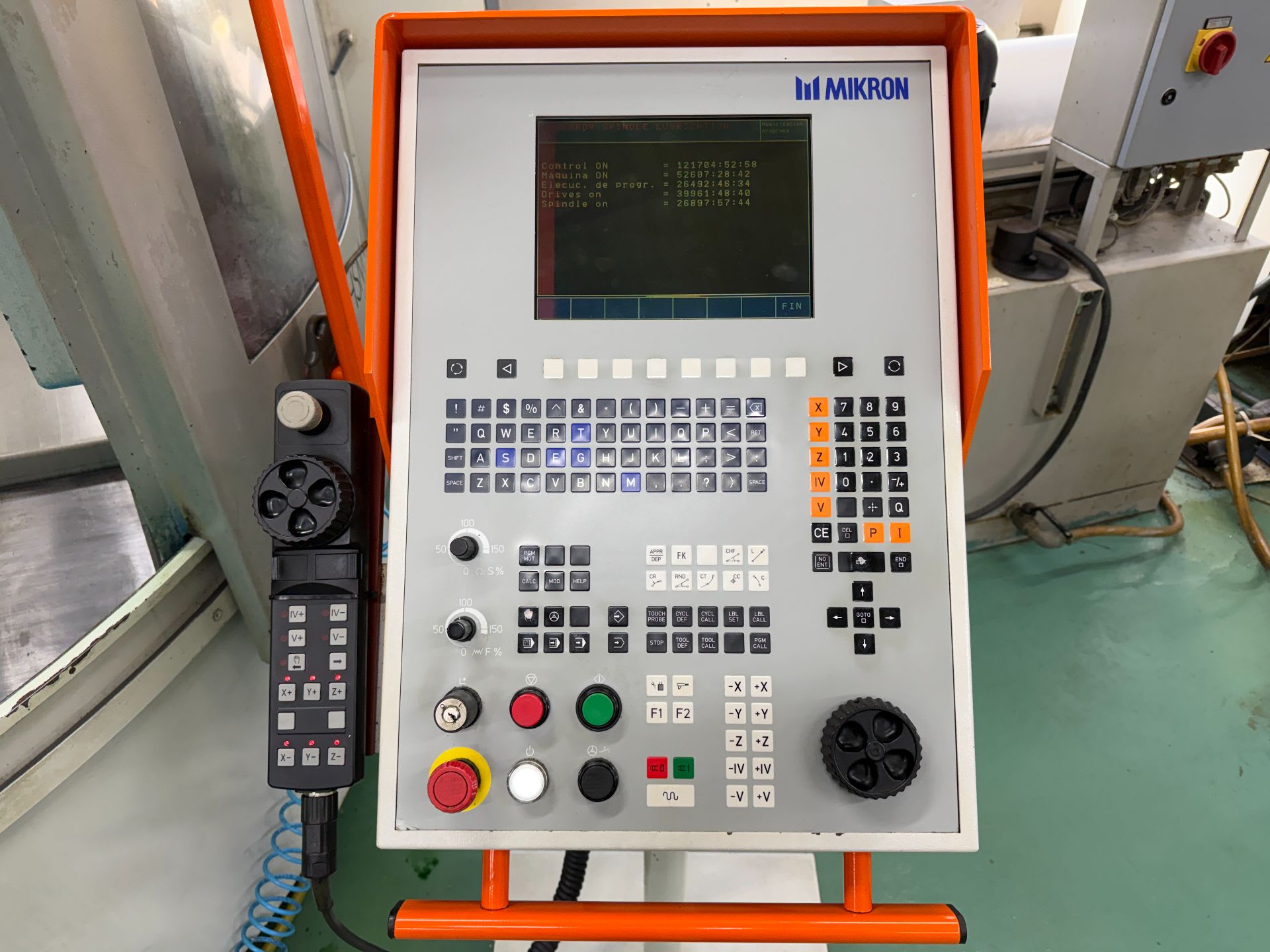

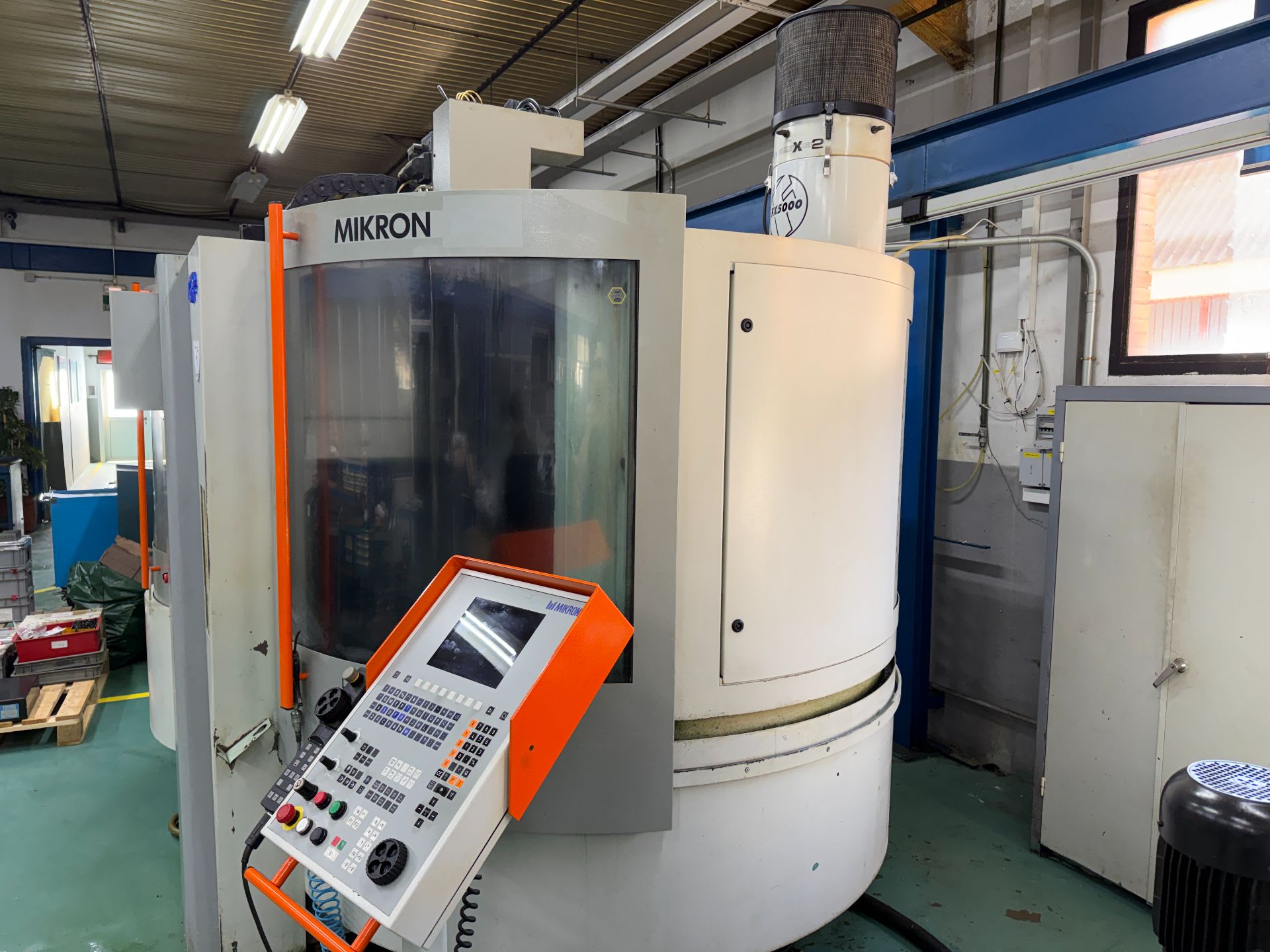

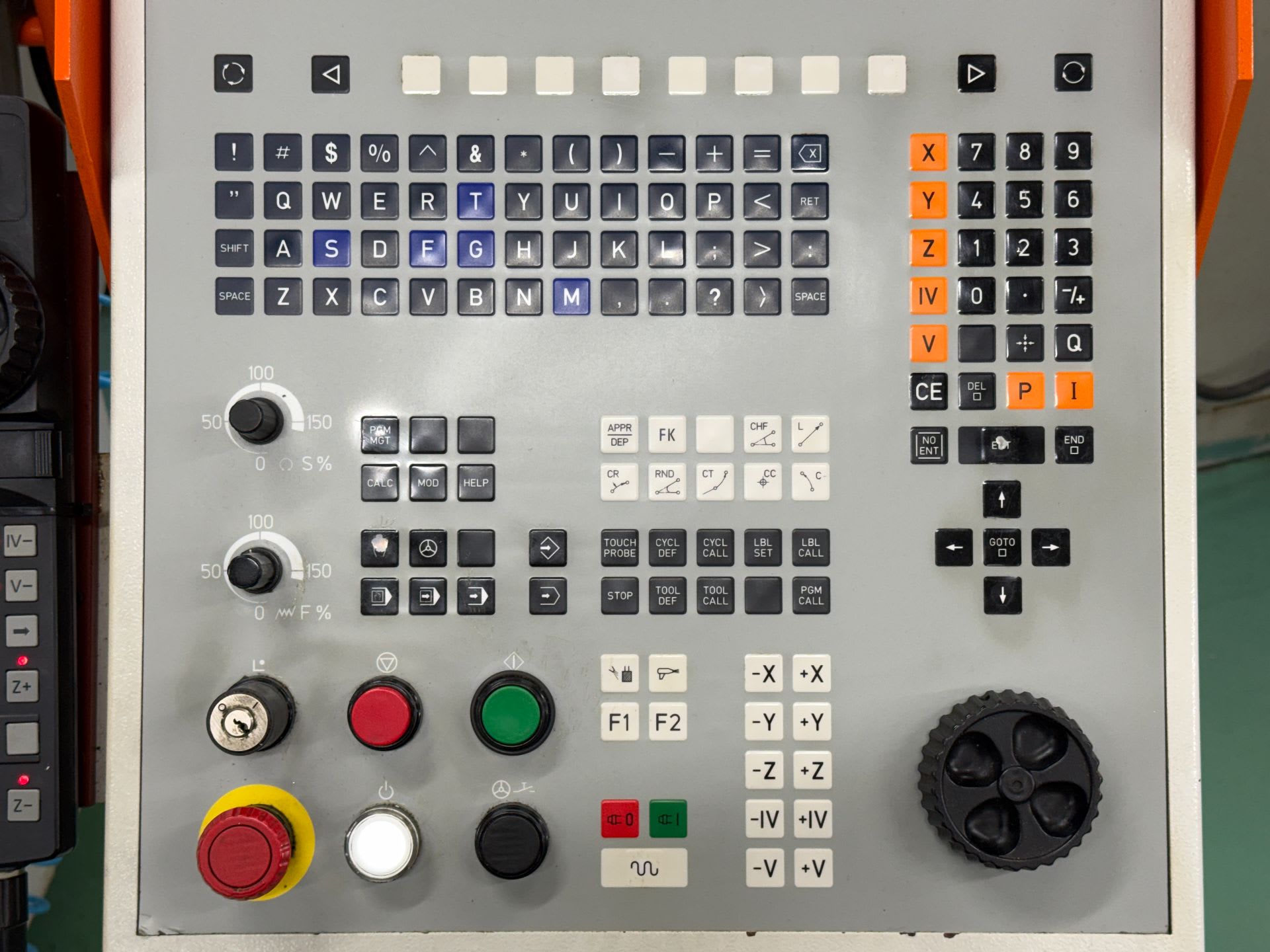

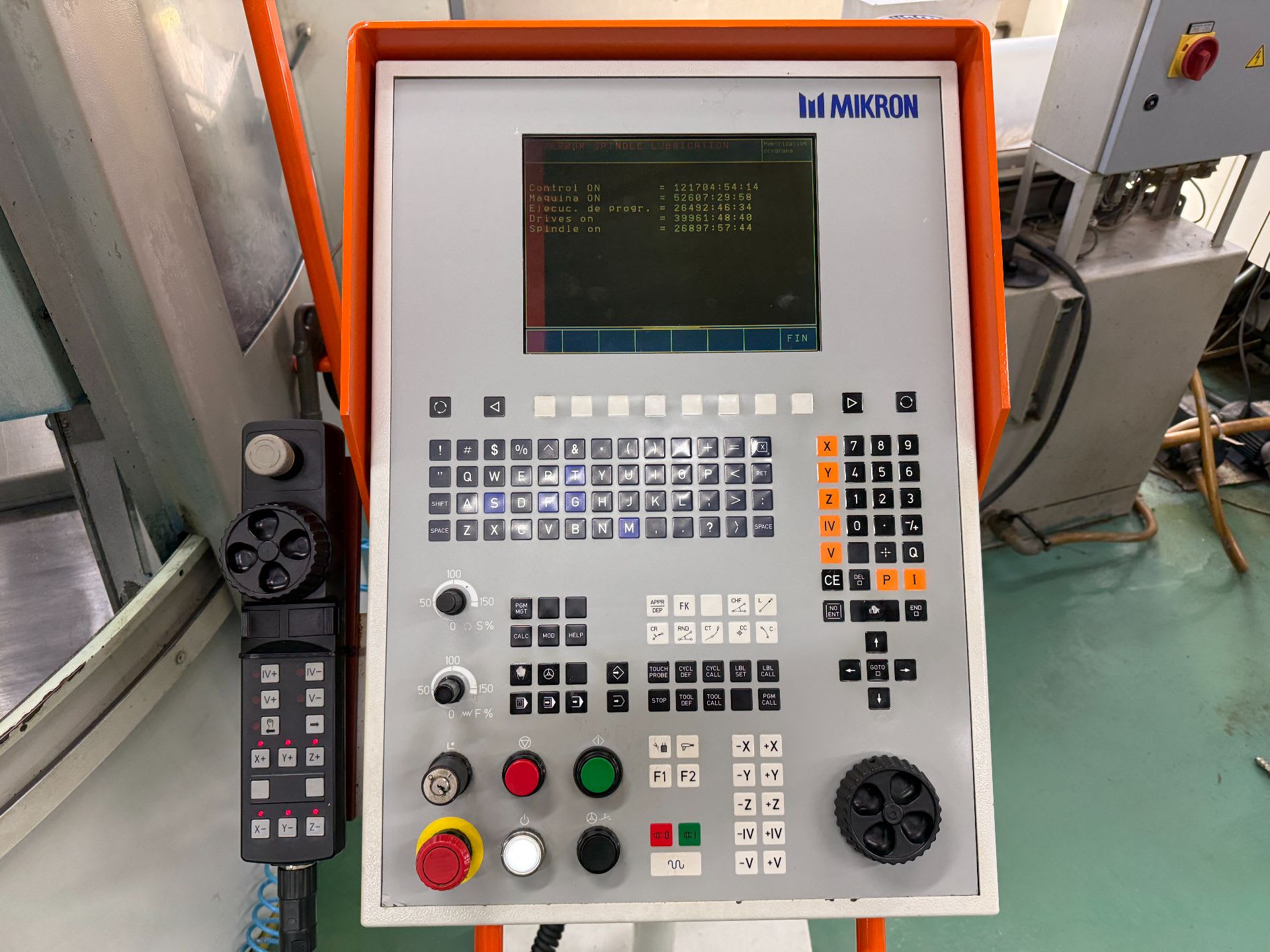

- Heidenhain TNC 430 M
Mikron HSM 400 ist ein hochpräzises High-Speed-Bearbeitungszentrum

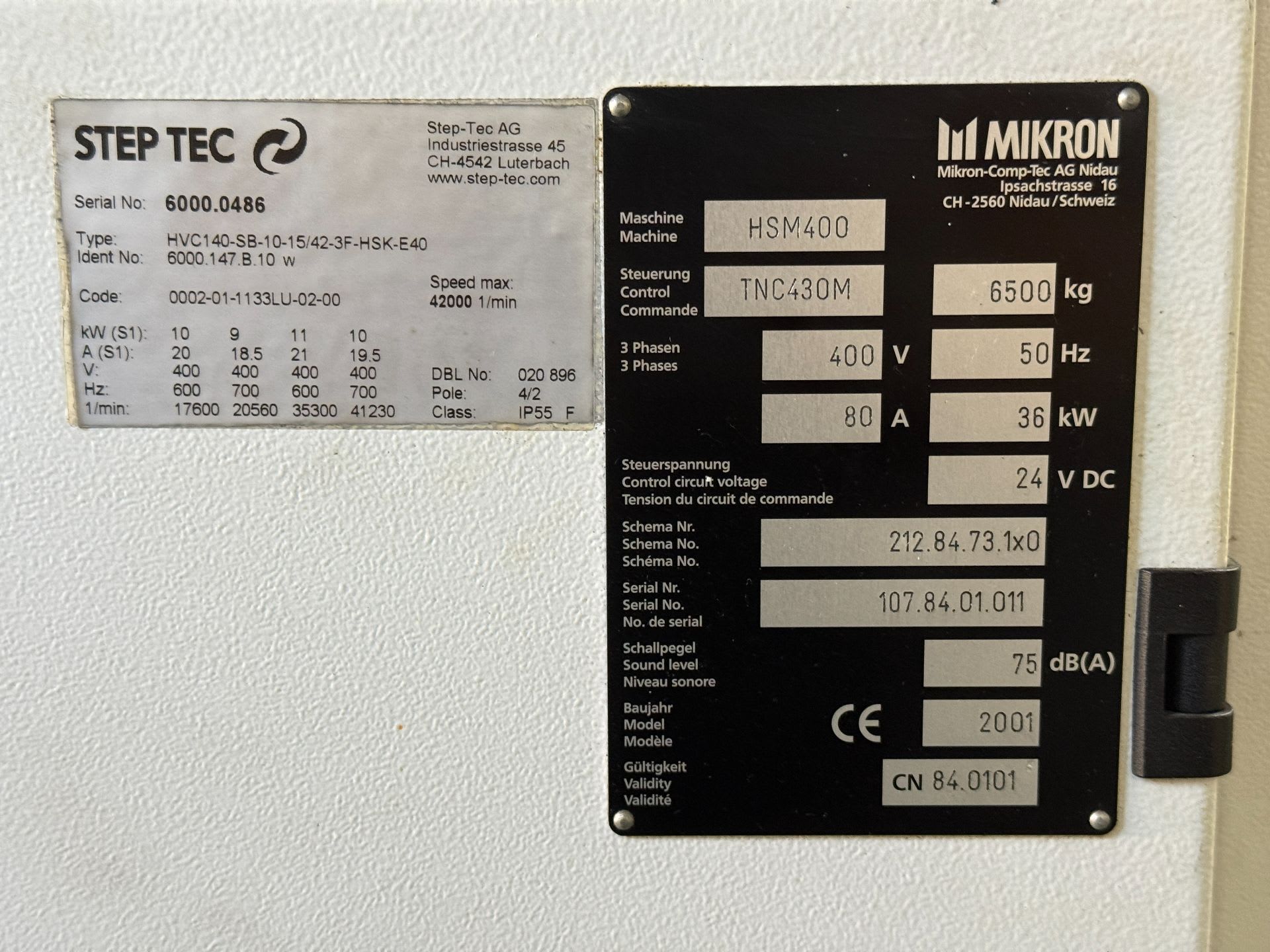

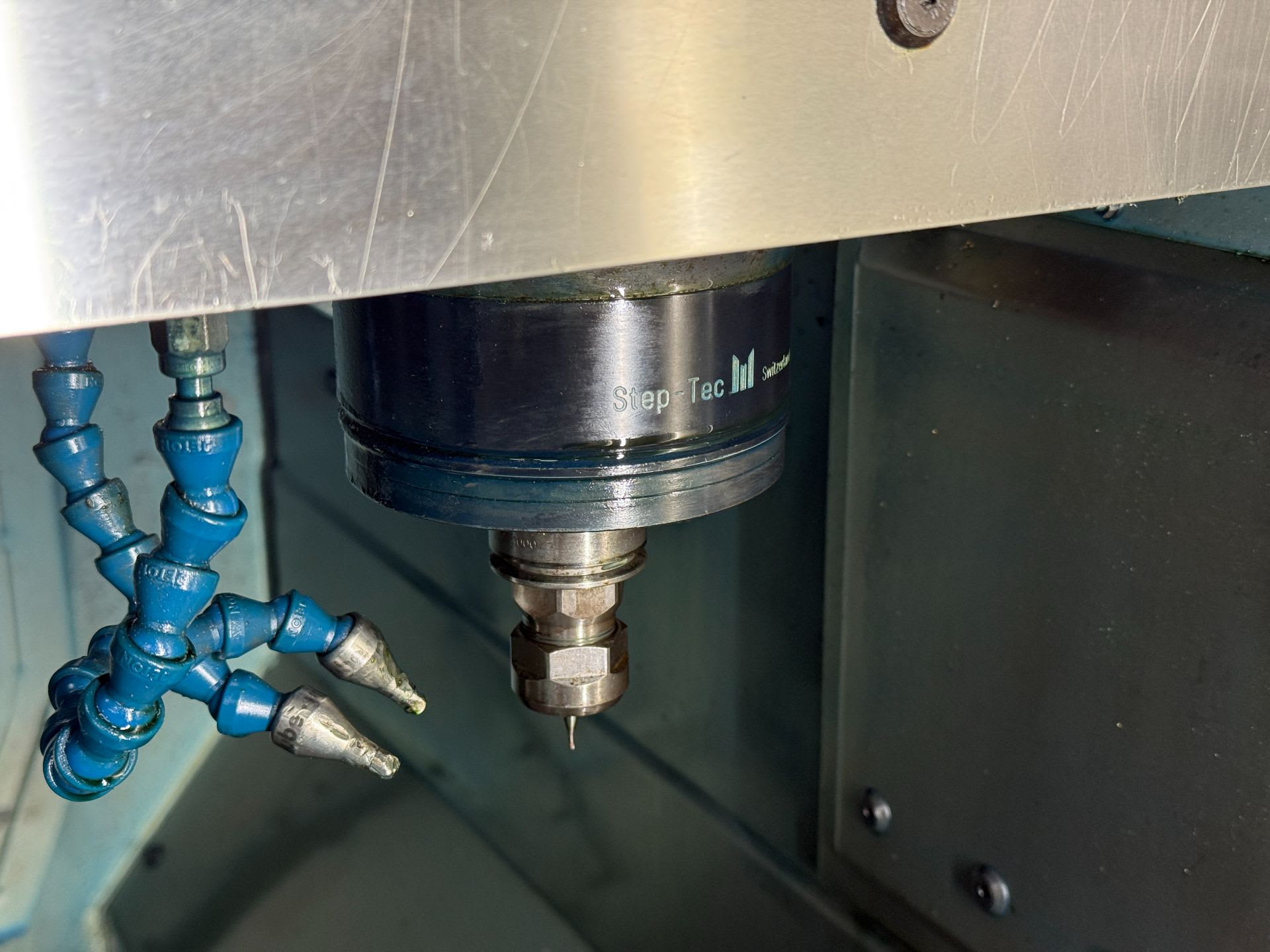

STEP-TEC Spindel Typ HVC140-SB-10-15/42-3F-HSK-E40

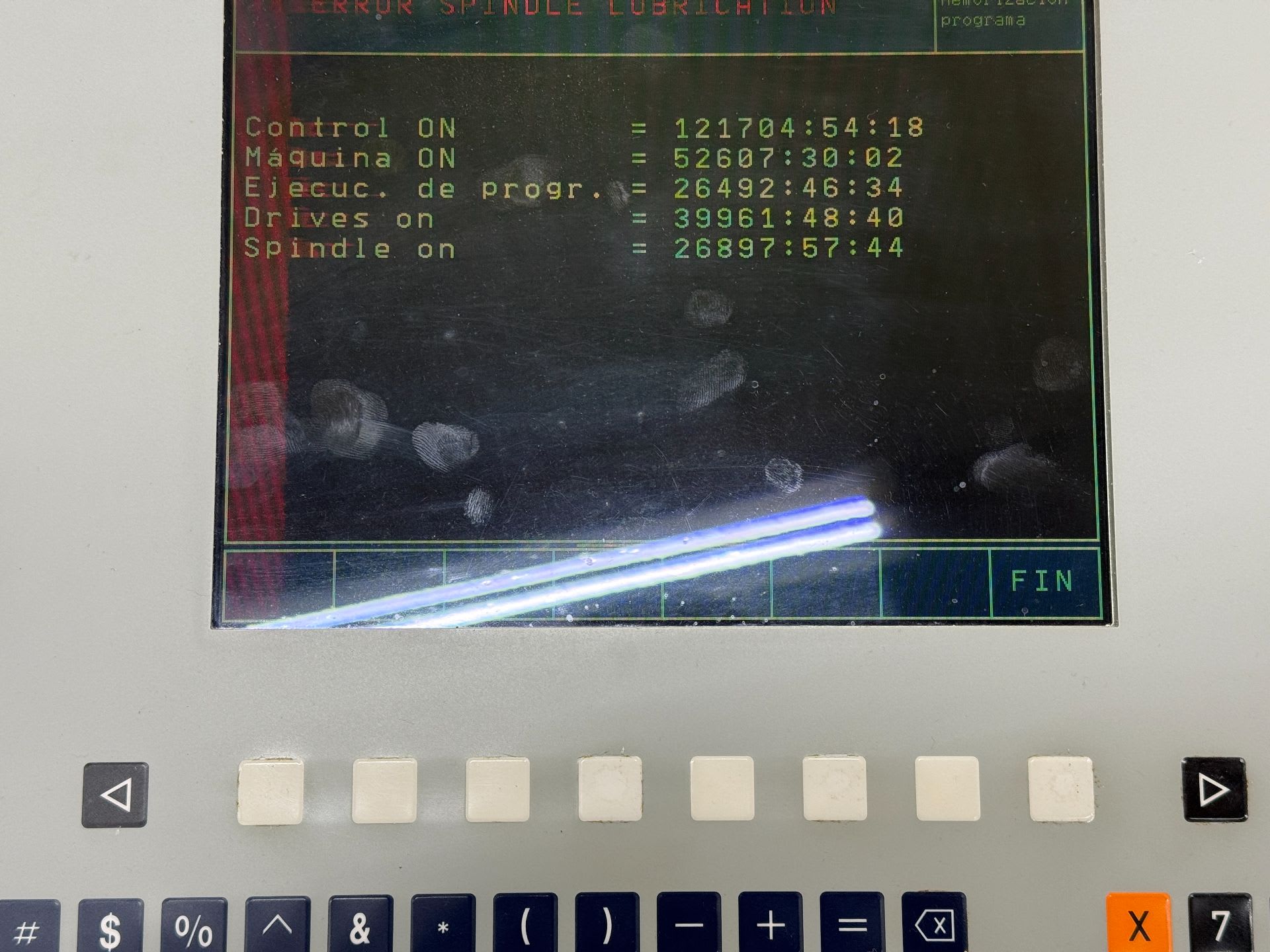

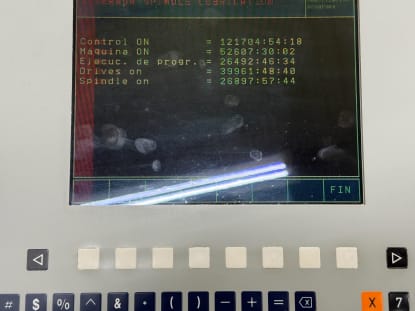

Spindelstunden: 26.897 h
Hersteller: Step-Tec AG (Schweiz)
Spindeltyp: HVC140-SB-10-15/42-3F-HSK-E40
Werkzeugaufnahme: HSK-E40
Maximale Drehzahl: 42.000 min⁻¹
Leistung: 13 kW (40 % ED), 10 kW (100 % ED)
Drehmoment: 4,25 Nm (40 % ED), 3,2 Nm (100 % ED)
Schmierung: Öl-Luft-Schmiersystem
Achsantriebe und Dynamik
Antriebssystem: AC-Servomotoren mit Kugelgewindetrieben
Vorschubgeschwindigkeit (X/Y/Z): 0 – 40 m/min
Beschleunigung (X/Y/Z): 1 g (10 m/s²)
Leistungsdaten der Rundachsen
B-Achse: bis 54.000 °/min
C-Achse: bis 90.000 °/min
Werkzeugsystem
Werkzeugaufnahme: HSK-E40

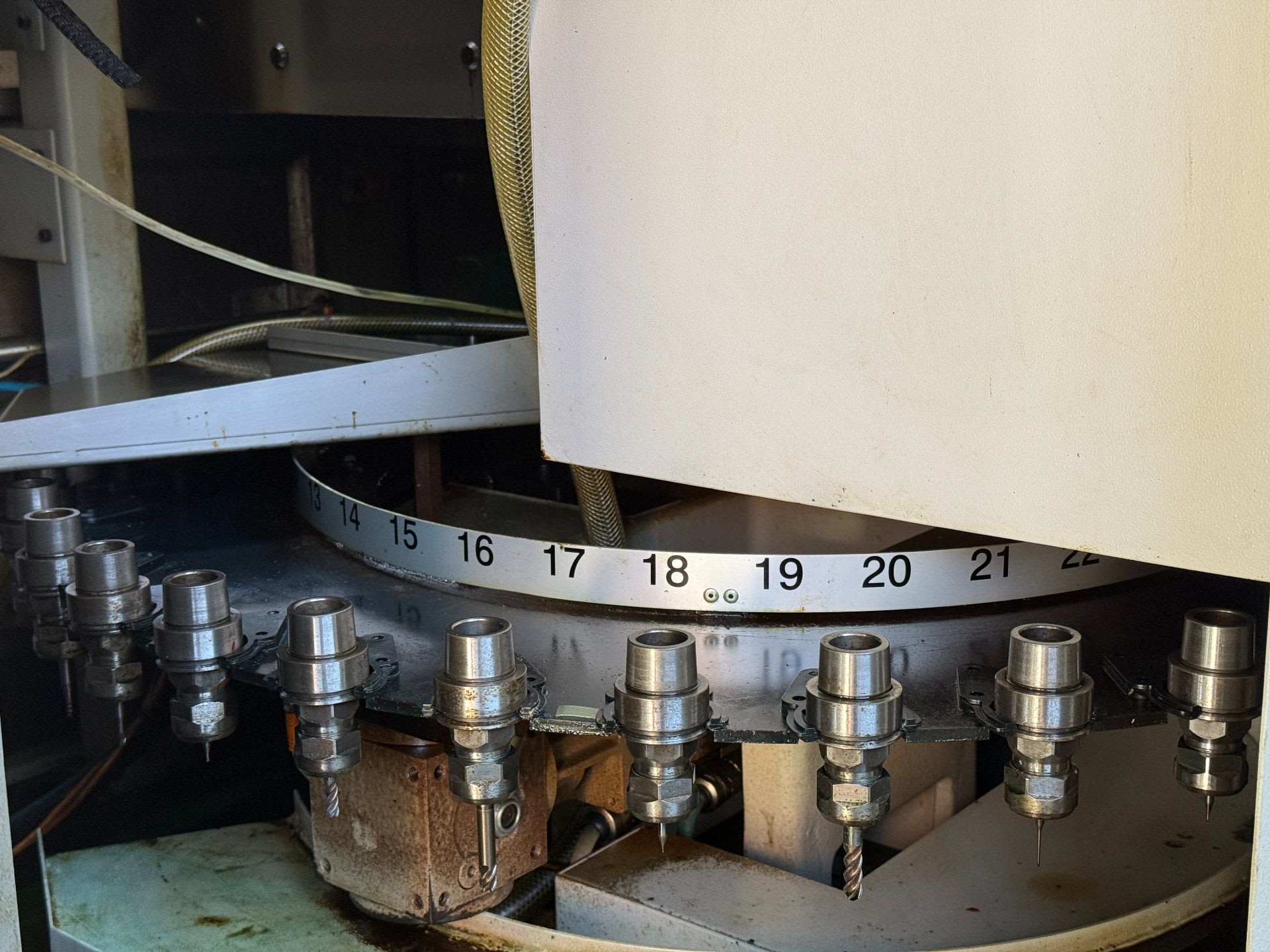

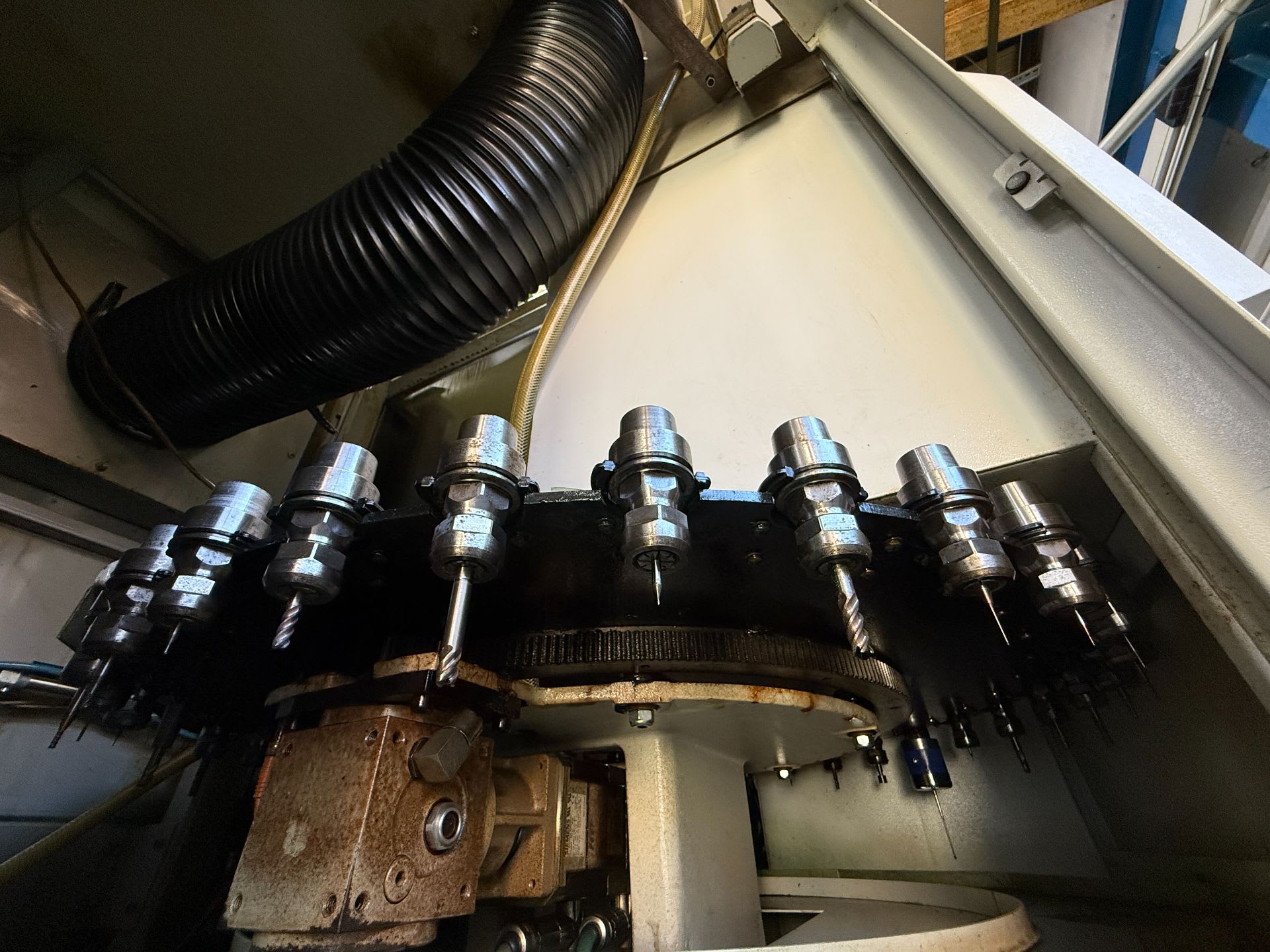

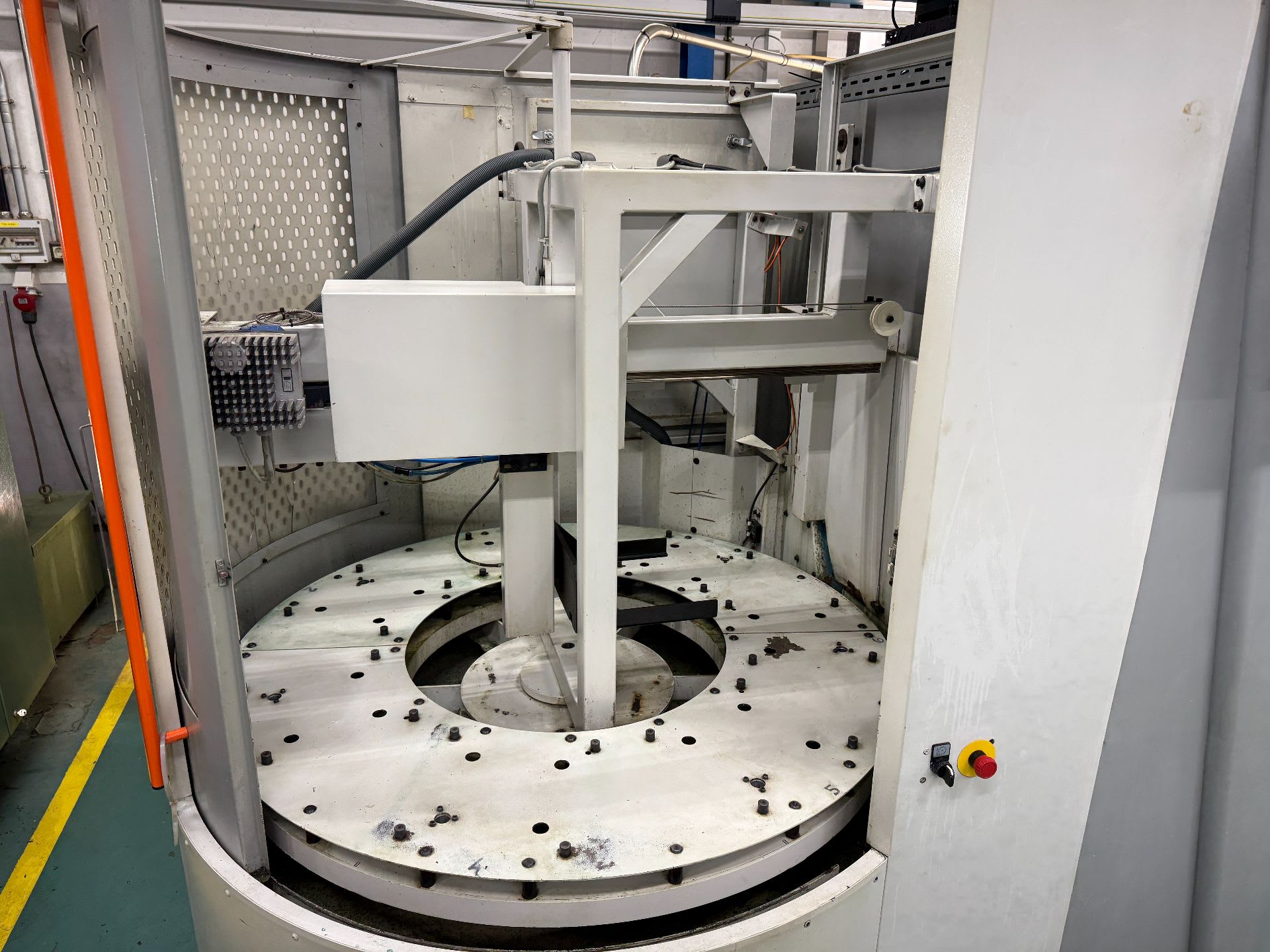

Werkzeugmagazin: 18 / 36 / 68 Werkzeuge je nach Konfiguration
Werkzeugwechselzeit: ca. 10 s
Span-zu-Span-Zeit: ca. 12,5 s
Paletten- und Spannsystem

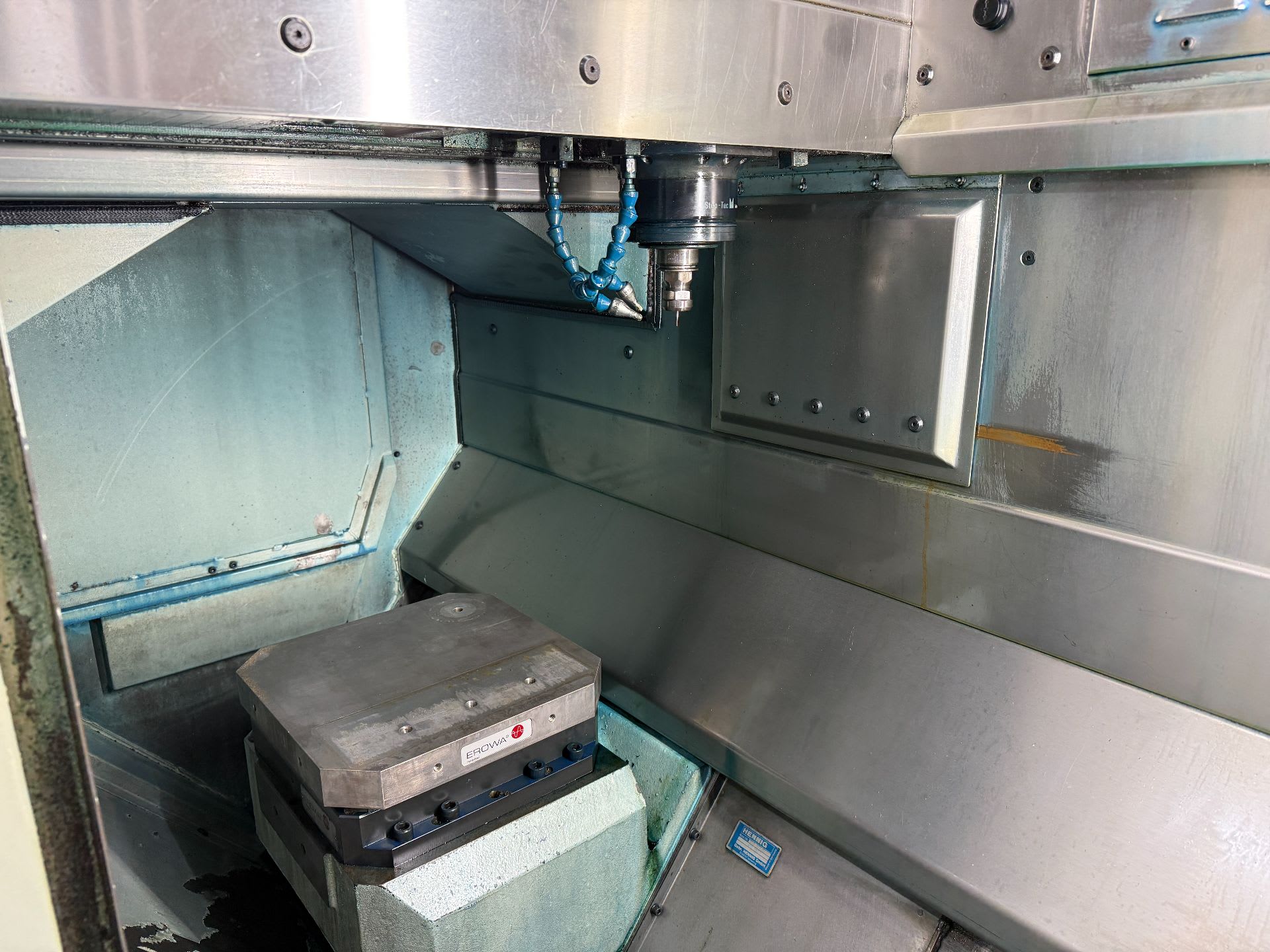

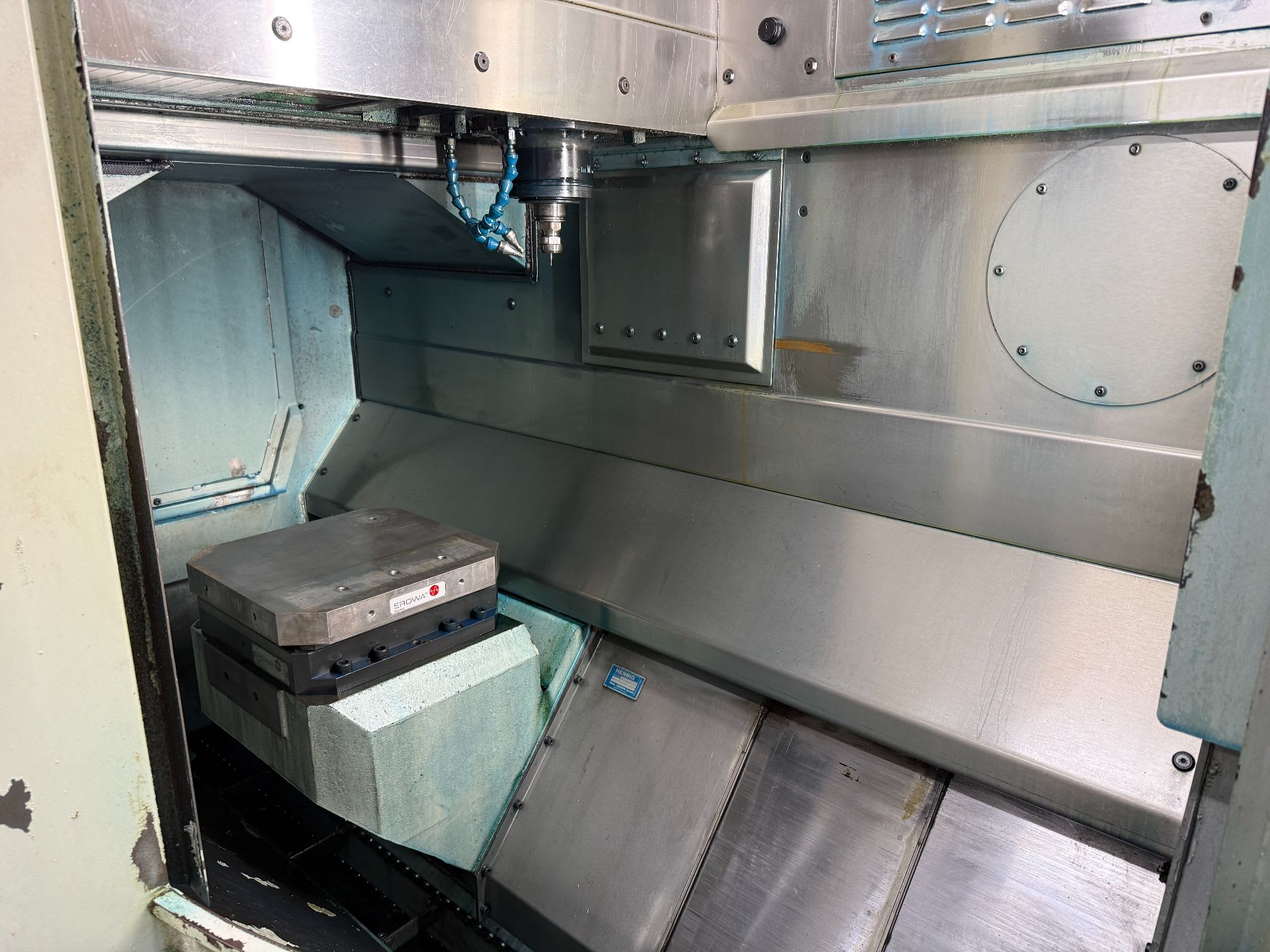

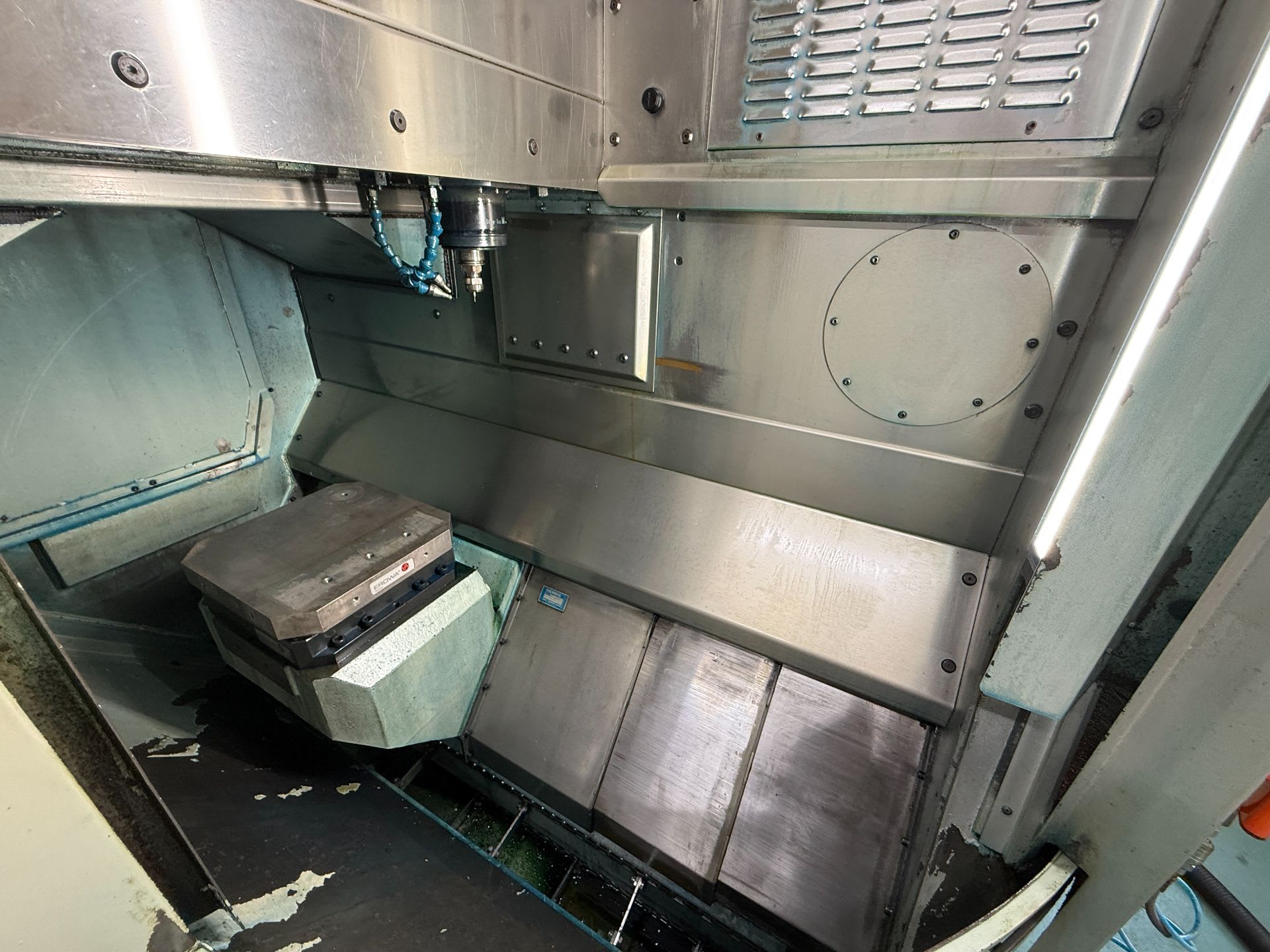

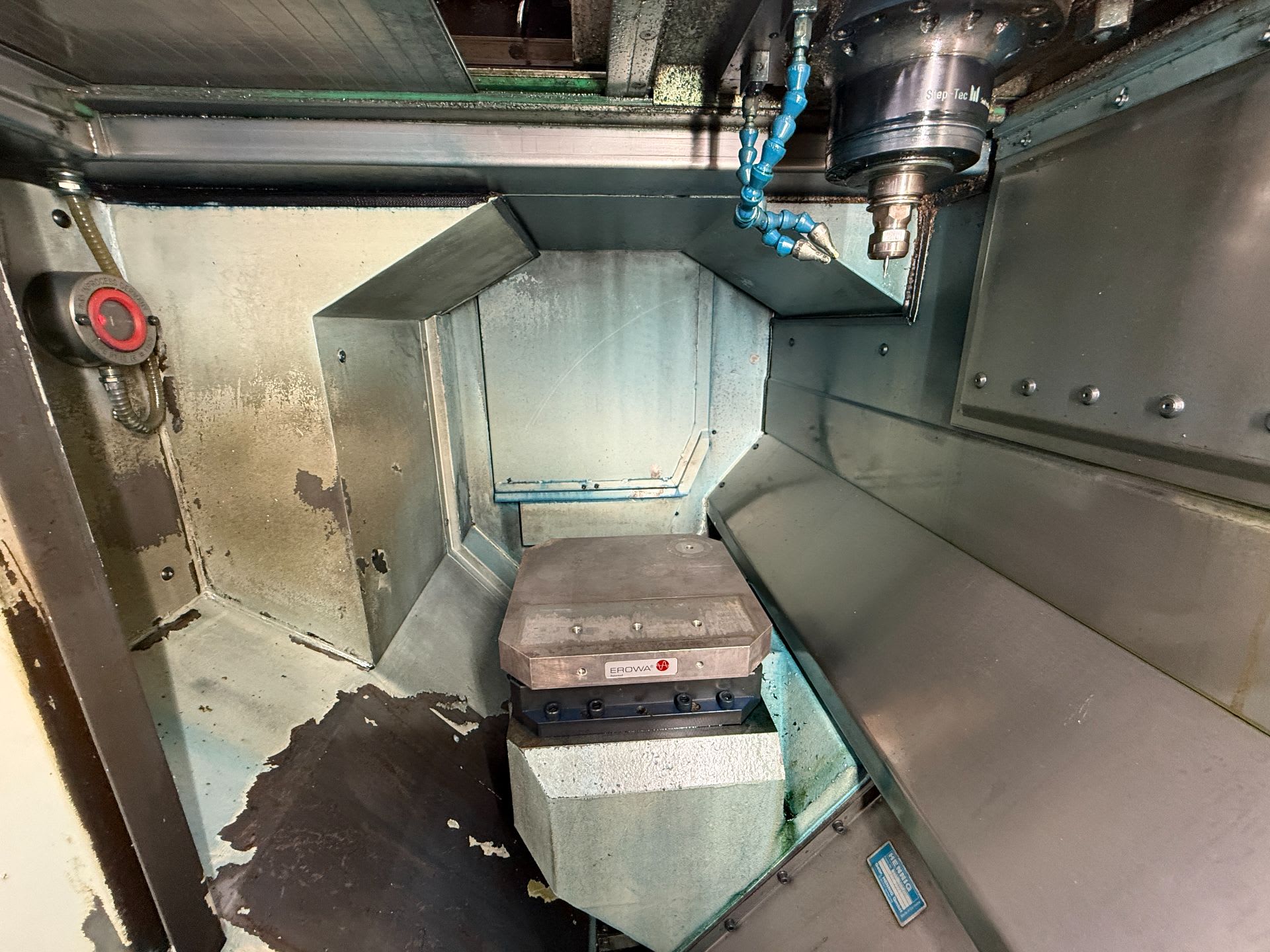

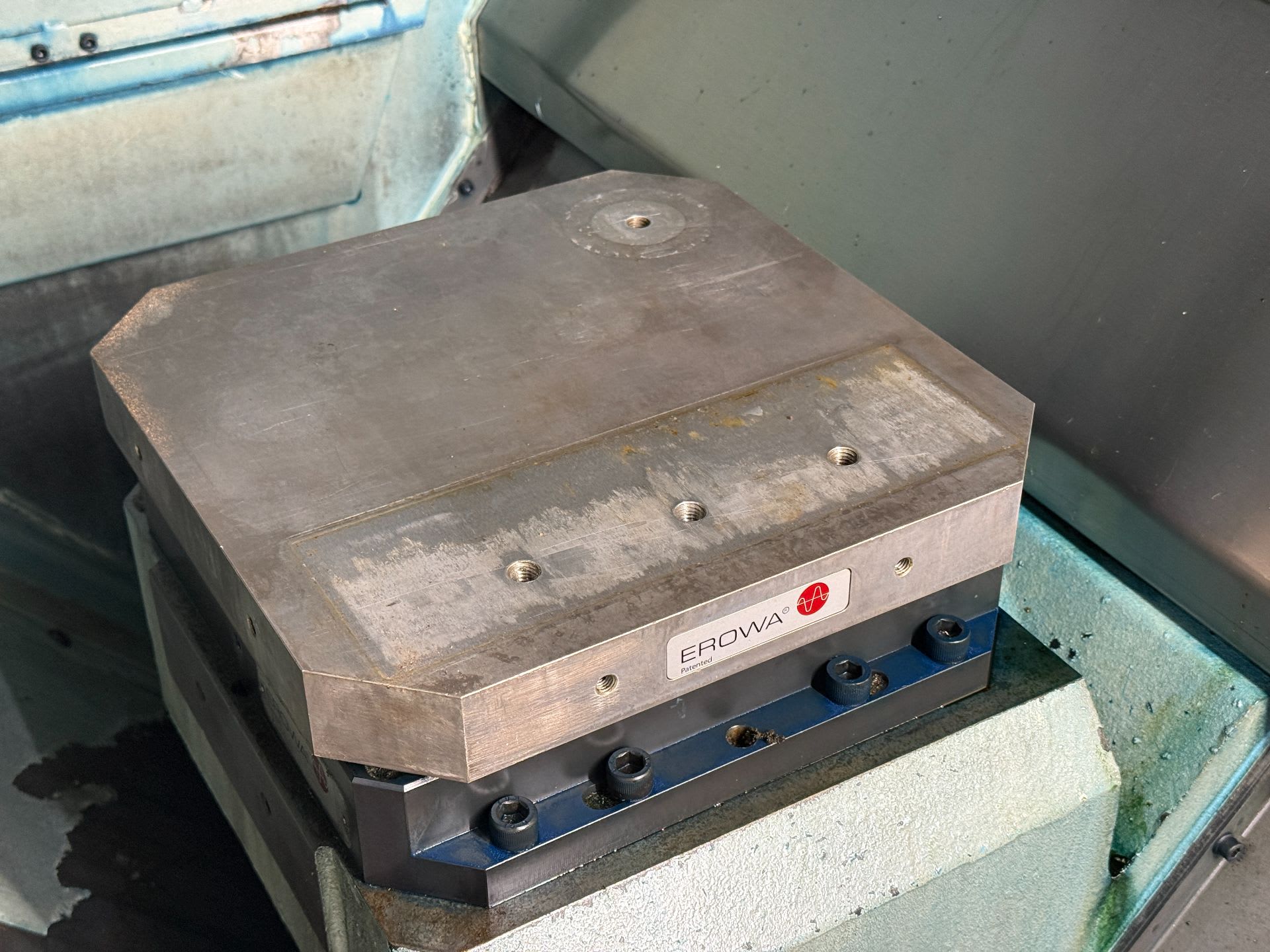

Erowa UPC Palettensystem: 320 × 320 mm
Werkstückdaten
Maximales Werkstückgewicht: bis 200 kg
Einsatzbereich der Maschine
Die Mikron HSM 400 ist für die hochpräzise Bearbeitung komplexer Bauteile ausgelegt und wird häufig im Werkzeug- und Formenbau, in der Medizintechnik, in der Mikrobearbeitung sowie in der Präzisionsfertigung eingesetzt, bei der höchste Anforderungen an Oberflächenqualität und Maßgenauigkeit gestellt werden.
- Transportkosten
- nicht enthalten
- Lieferbedingungen
- Frei verladen LKW
- Zahlungsbedingungen
- 100% Vorauskasse vor Abholung
Transportkosten sind nicht im Preis einer gebrauchten Fräsmaschine enthalten; Liefer- und Zahlungsbedingungen stehen in jedem Inserat unter „Zusatzinformationen“. Zusätzlich sollten Sie Aufstellung und Inbetriebnahme am neuen Standort einplanen. In der Regel organisiert der Käufer den Transport; auf Wunsch prüft ReMach, ob der Versand organisiert oder unterstützt werden kann. ReMach unterstützt außerdem bei Demontage, Verladung und Exportpapieren.
Wählen Sie die Steuerung, die Ihre Bediener kennen und die zu Ihren Programmen und CAM-Postprozessoren passt. Auf europäischen Maschinen sind Heidenhain (TNC, Klartext-Programmierung), Siemens SINUMERIK und FANUC am verbreitetsten. Die Steuerungsversion bestimmt die verfügbaren Funktionen, etwa 5-Achs-Zyklen, und die Ersatzteilverfügbarkeit.
Die fünf Achsen sind drei Linearachsen X, Y und Z sowie zwei Rundachsen, meist zwei aus A, B oder C je nach Bauart. Bei der 3+2-Bearbeitung schwenken die Rundachsen das Werkstück in Position, danach bearbeiten die Linearachsen; bei der simultanen 5-Achs-Bearbeitung bewegen sich alle fünf Achsen gleichzeitig für komplexe Freiformflächen. Ein Schwenkkopf eignet sich für große, schwere Teile, ein Dreh-Schwenktisch begrenzt Teilegröße und -gewicht auf den Tisch.
Entscheidend sind Größe, Gewicht und Form Ihrer Werkstücke. Ein Vertikal-Bearbeitungszentrum eignet sich für kleine und mittlere Teile in Serie, eine Portalfräsmaschine für große, schwere Teile wie Formen und Maschinenbetten, und eine Bettfräsmaschine mit Tisch auf festem Bett bietet die Steifigkeit für lange Teile und hohe Zerspanleistung. 5-Achs-Maschinen sind für komplexe Teile mit Mehrseitenbearbeitung in wenigen Aufspannungen gedacht, ein Bohrwerk für große kubische Teile mit genauen Bohrungen auf mehreren Seiten.
Ein Bearbeitungszentrum ist eine CNC-Fräsmaschine mit Werkzeugmagazin und automatischem Werkzeugwechsler. Dadurch fräst, bohrt, gewindeschneidet und bohrt es auf in einer Aufspannung, ohne manuellen Werkzeugwechsel. Die Anzahl der Magazinplätze im Inserat zeigt, wie viele Werkzeuge für ein Werkstück nutzbar sind.
Unsere Dienstleistungen
- Inspektion & Bericht
- Demontage & Installation
- Globale Logistik
- Zoll- und Exportabwicklung
- Beschaffung & Bewertung
- Persönliche Beratung
Ähnliche Artikel
1. Universal-Bearbeitungszentrum: Definition und Funktionen
Ein Universal-Bearbeitungszentrum (Universal-BAZ) ist eine zerspanende Bearbeitungsmaschine mit besonders großem Funktionsumfang. Hochwertige Anlagen ermöglichen nicht nur das vollständige Fräsen eines Bauteils mit allen erforderlichen Werkzeugen – fortgeschrittene Ausführungen erlauben darüber hinaus die simultane Bearbeitung mehrerer Werkstücke in einem einzigen Arbeitsgang.
Universal-BAZ sind zerspanende Bearbeitungsmaschinen mit umfangreichem Leistungsspektrum
Die simultane Bearbeitung mehrerer Werkstücke ist in einem Arbeitsgang möglich
Die Fräse ist auf einem beweglichen Kopf mit 5 oder mehr Achsen befestigt
2. Universal-Bearbeitungszentrum: Aufbau und Funktionsweise
Ein Universal-Bearbeitungszentrum ist eine hochfunktionale Fräsmaschine, deren Spindel auf einem beweglichen Kopf mit mindestens fünf Achsen sitzt. Die zu bearbeitenden Rohlinge werden auf der Werkstückaufnahme fest eingespannt – je nach Positionierung der Aufnahme lassen sich zusätzliche Bearbeitungsachsen realisieren.
Ein integriertes Werkzeuglager hält sämtliche für den Bearbeitungsprozess benötigten Fräswerkzeuge bereit. Alle beweglichen Komponenten sind auf einem stabilen Grundgestell montiert und aufwändig eingehaust, um sie zuverlässig vor Spänen und Kühlschmierstoff zu schützen. Die Fräsprogramme werden über eine programmierbare Steuerung eingepflegt, sodass Universal-Bearbeitungszentren in der Regel vollautomatisch arbeiten.
3. Universal-Bearbeitungszentren: Präzision und Qualität in der Frästechnik
In der Frästechnik gilt ein grundlegendes Prinzip: Die erreichbare Präzision eines Werkstücks hängt unmittelbar von der Anzahl der Bearbeitungsachsen und der Qualität der eingesetzten Maschine ab. Jedes Gelenk eines Bearbeitungszentrums birgt potenzielle Spieltoleranzen, die zu Abweichungen vom gewünschten Maßergebnis führen können.
Um an einem Universal-Bearbeitungszentrum gleichbleibend hohe Qualität zu gewährleisten, müssen Führungen, Gelenke und Achsen mit äußerster Präzision gefertigt sein – unter Verwendung hochwertiger Lager und sorgfältig ausgewählter Konstruktionskomponenten. Dieser konstruktive Aufwand macht Universal-Bearbeitungszentren zu den kostenintensivsten Maschinen in der Frästechnik.
Entsprechend hoch sind die Anforderungen an das Bedienpersonal: Sowohl der reguläre Betrieb als auch Reinigungs- und Wartungsarbeiten sollten ausschließlich durch qualifizierte Fachkräfte durchgeführt werden. Unzureichende Kenntnisse im Umgang mit diesen Präzisionsmaschinen können zu erheblichen und kostspieligen Schäden führen.
4. Universal-Bearbeitungszentren gebraucht kaufen: Worauf Sie achten sollten
Universal-Bearbeitungszentren gehören zu den hochbeanspruchten Maschinen – beim Gebrauchtkauf ist daher eine sorgfältige Prüfung unerlässlich. Vor dem Kauf empfiehlt sich ein Testlauf mit einem Probekörper, der anschließend exakt vermessen wird. So lässt sich der tatsächliche Zustand der Maschine zuverlässig beurteilen.
Viele Anbieter von Gebrauchtmaschinen lassen ihre Geräte vor der Demontage von einem unabhängigen Prüfinstitut begutachten. Liegt ein solches Prüfzeugnis vor, kann der Kauf auch ohne eigenen Testlauf mit vertretbarem Risiko erfolgen. Bei bereits zerlegten Maschinen ohne Zertifizierung besteht hingegen ein gewisses Restrisiko – das sich jedoch durch eine entsprechende Garantievereinbarung deutlich reduzieren lässt.
5. Universal-Bearbeitungszentren: Führende Hersteller im Überblick
Zu den renommiertesten Herstellern von Universal-Bearbeitungszentren zählen GROB, HÜLLER-HILLE, HECKERT, HOMA und DECKEL – Marken, die seit Jahrzehnten für Präzision und Zuverlässigkeit in der Zerspanung stehen.
Auf dem Markt für gebrauchte Universal-Bearbeitungszentren findet sich ein breites Angebot an gewarteten und geprüften Maschinen unterschiedlicher Baujahre und Ausstattungsvarianten. Wer ein gebrauchtes Bearbeitungszentrum sucht, profitiert dabei oft von attraktiven Preisen bei gleichzeitig hoher Maschinenqualität.
