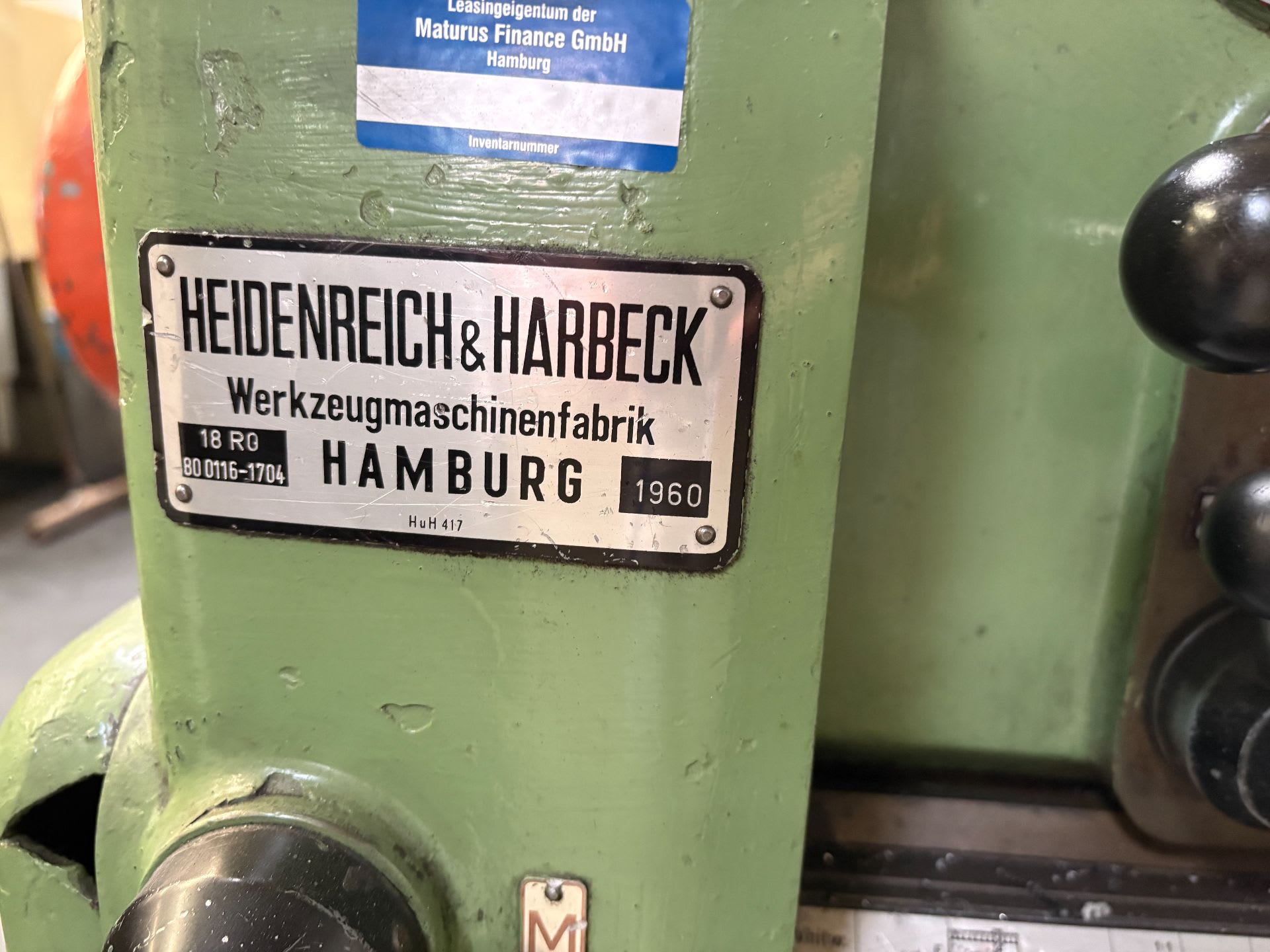

HEIDENREICH & HARBECK 18 RO Leit- und Zugspindeldrehmaschine
- Artikelnummer
- 26006-19
- Maschinenart
- Leit- und Zugspindeldrehmaschinen
- Hersteller
- HEIDENREICH & HARBECK
- Typ
- 18 RO
- Baujahr
- 1960
- Standort
- Solingen, Deutschland
- Verfügbarkeit
- sofort
- Preis
- Dieser Artikel ist verkauft
- Abmessungen (LxBxH) ca.
- 3100 x 1100 x 1500 mm
- Drehdurchmesser über Bett
- 360 mm
- Drehdurchmesser über Support
- 200 mm
- Drehlänge max.
- 1.000 mm
- Drehzahlbereich Werkstückspindeln
- 28 - 1250 U/min
- Gewicht ca.
- 2.000 kg

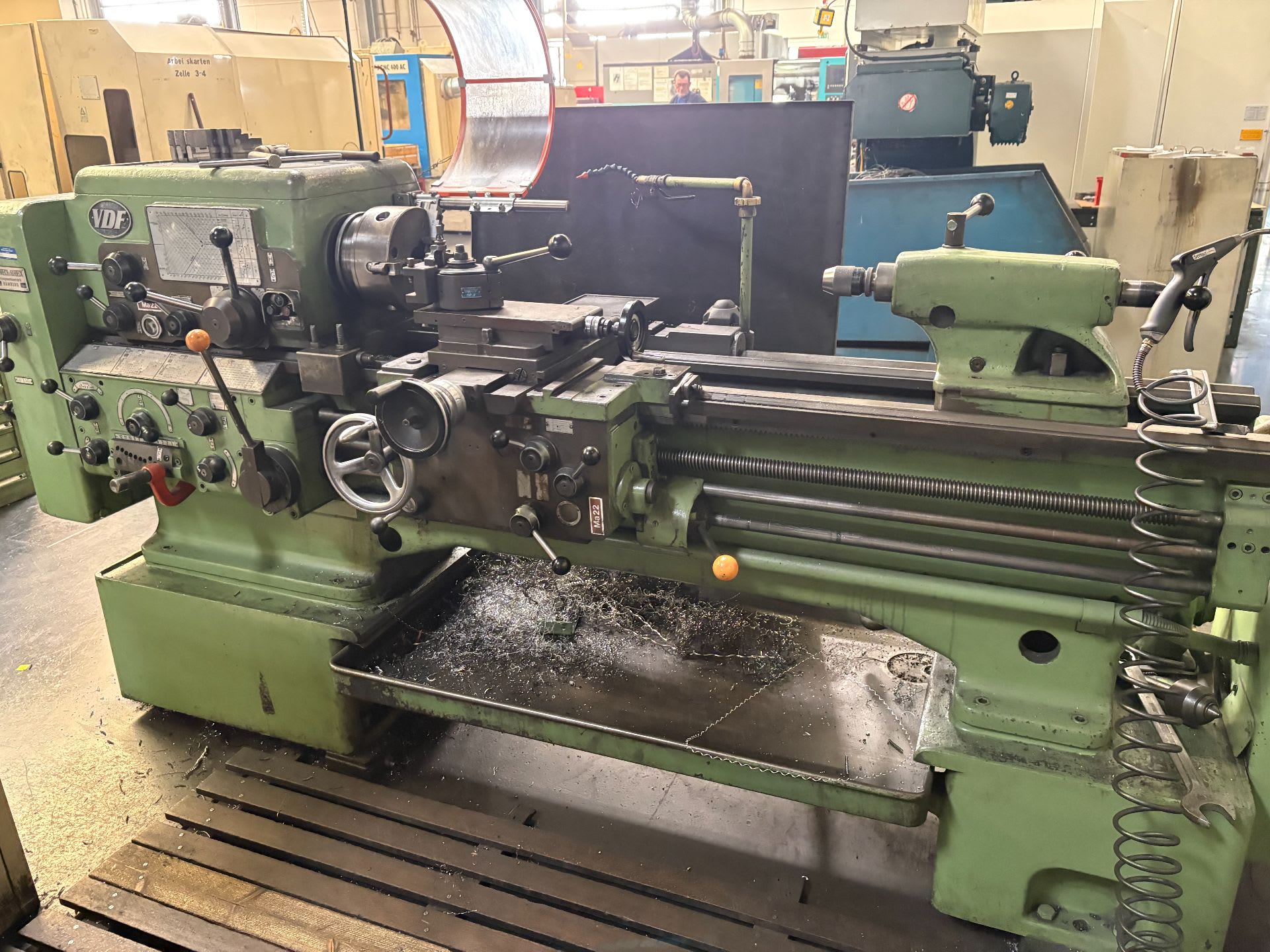

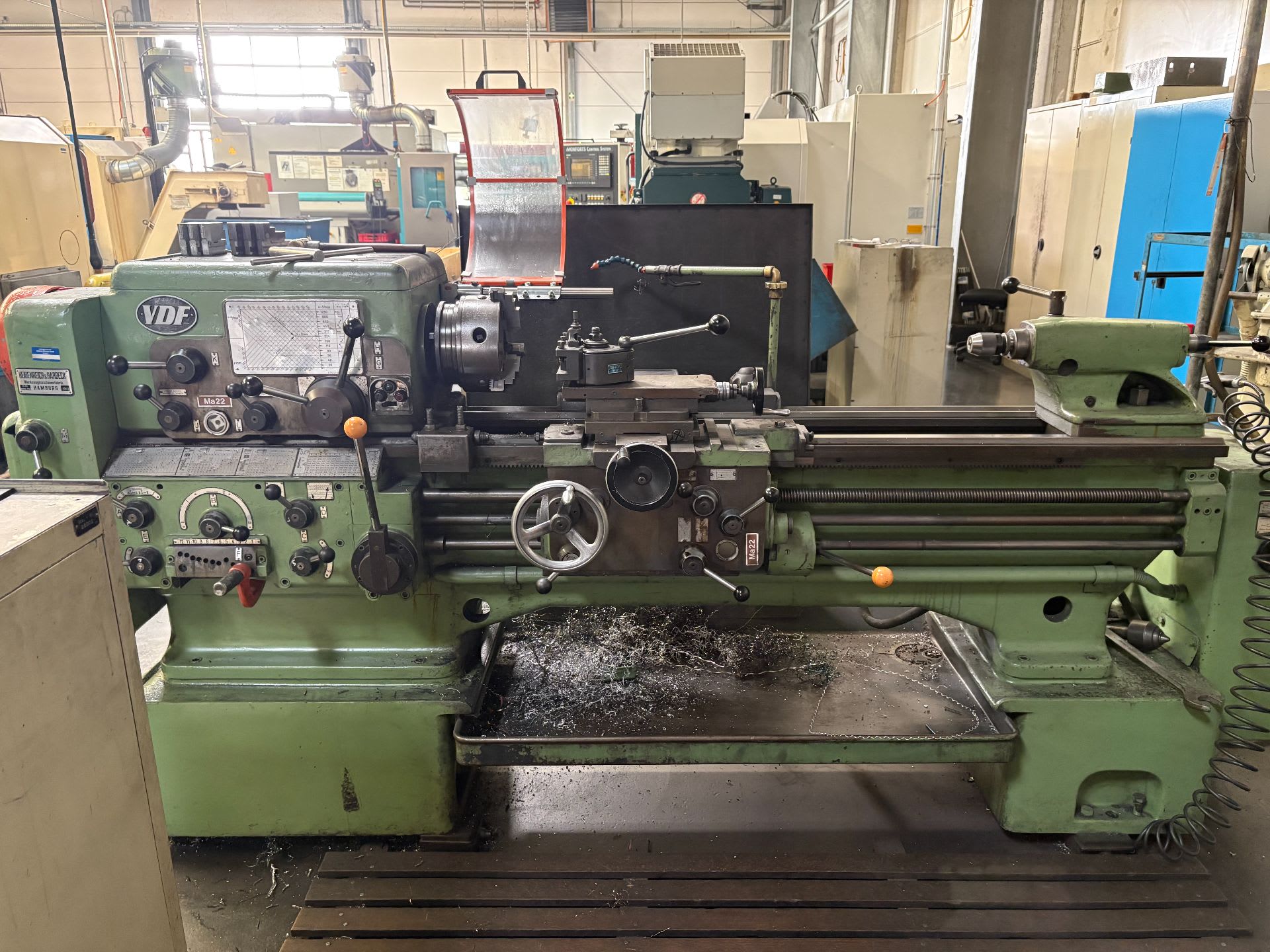

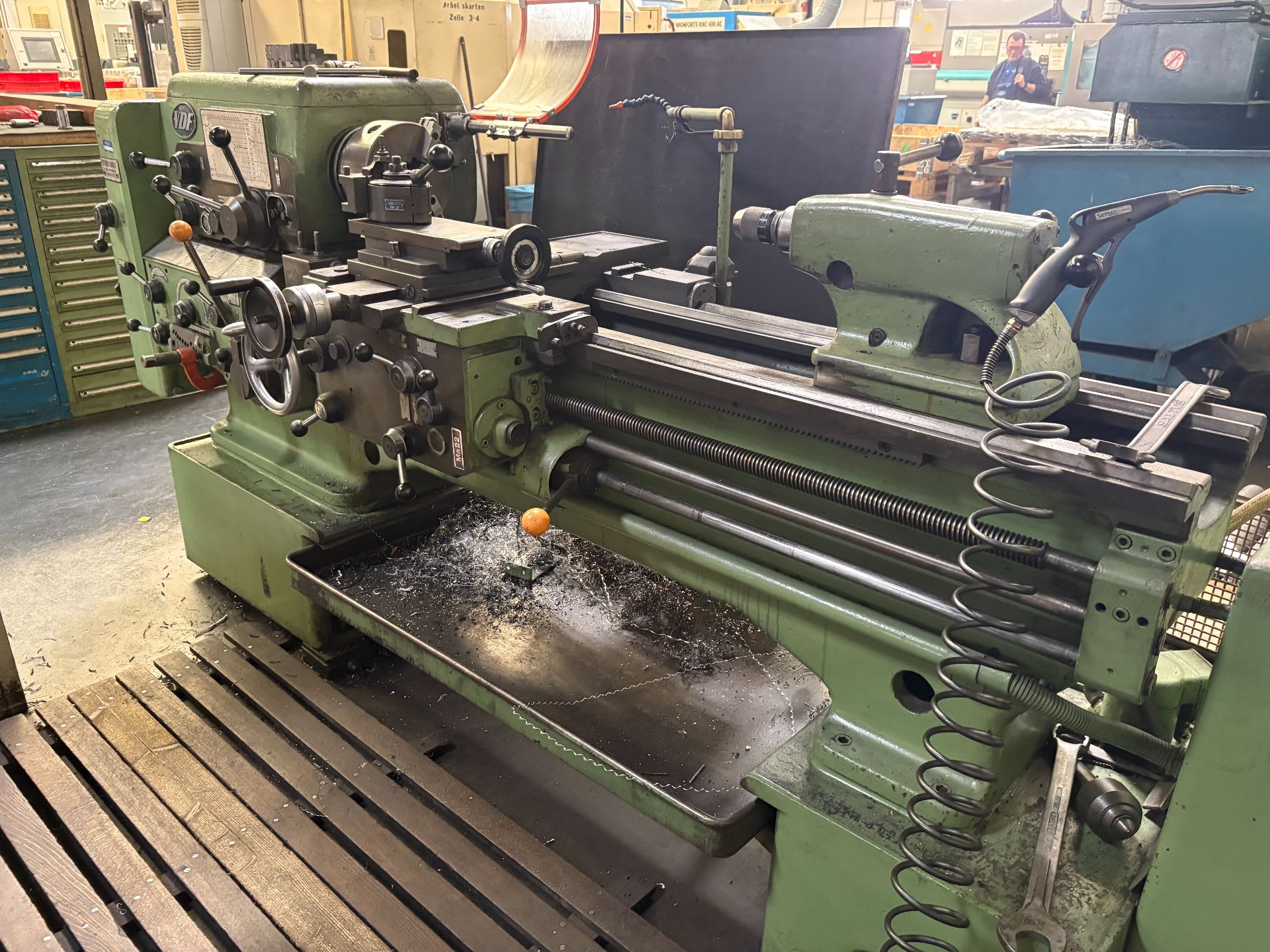

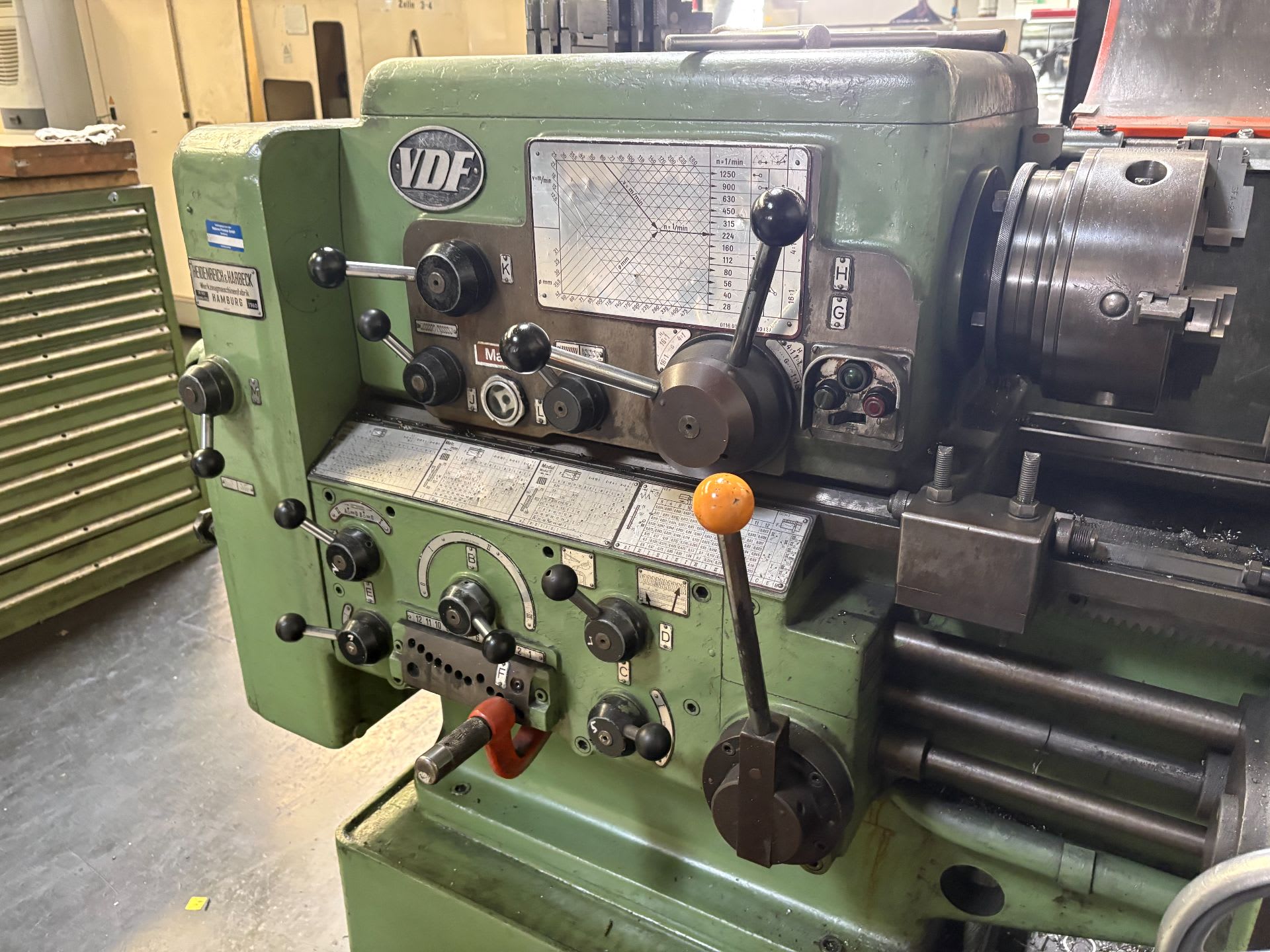

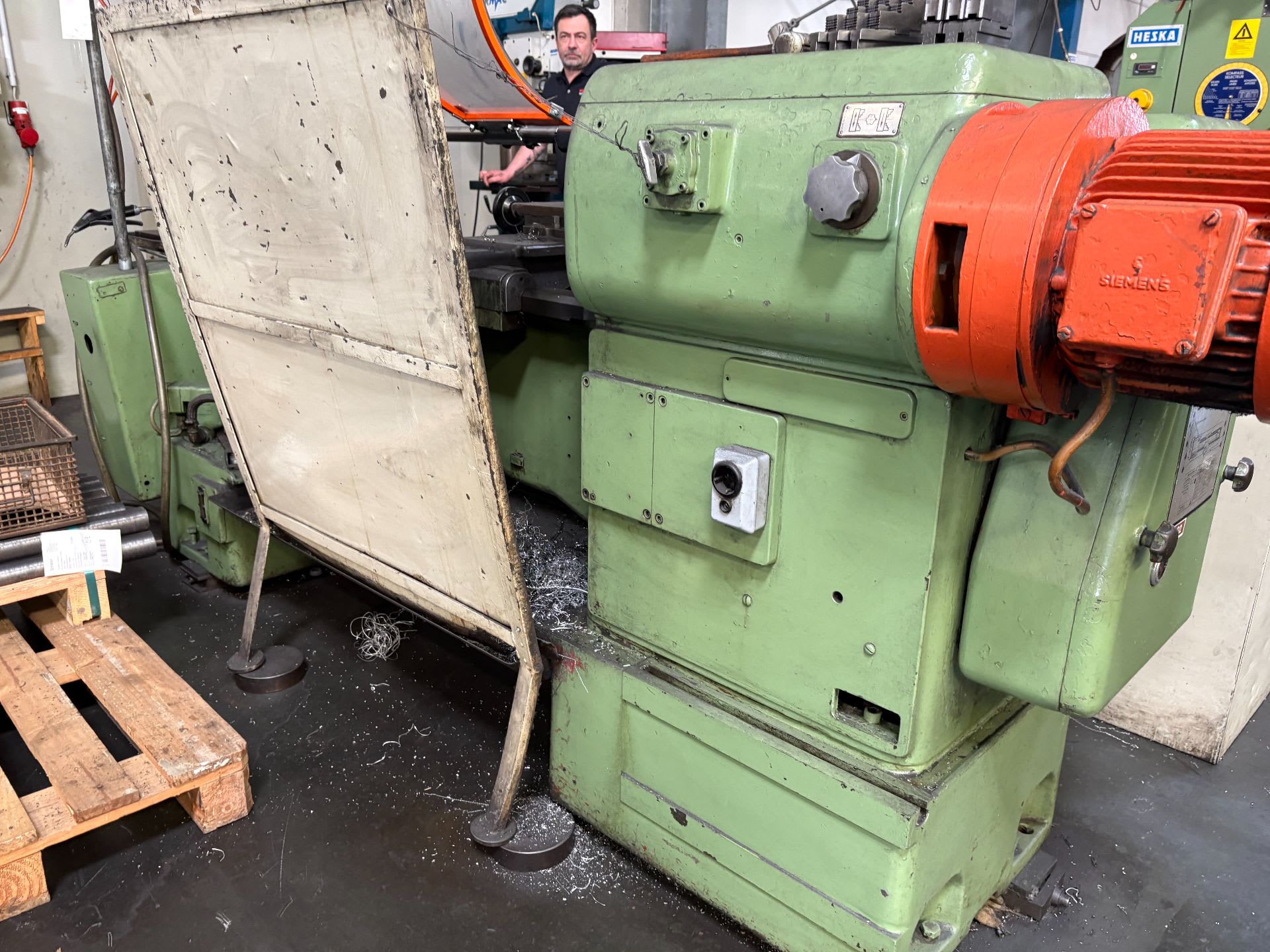

Konventionelle Leit- und Zugspindeldrehmaschine des deutschen Herstellers Heidenreich & Harbeck (VDF), Hamburg, klassische Werkzeugmacherdrehmaschine mit gehärtetem Bett und mechanischem Vorschub- und Gewindeschneidgetriebe.
Die Maschine ist mit einem Multifix-Schnellwechselhalter (Typ B) ausgestattet und verfügt über umfangreiches Zubehör inklusive Werkzeugschrank und Drehhalterpaket.

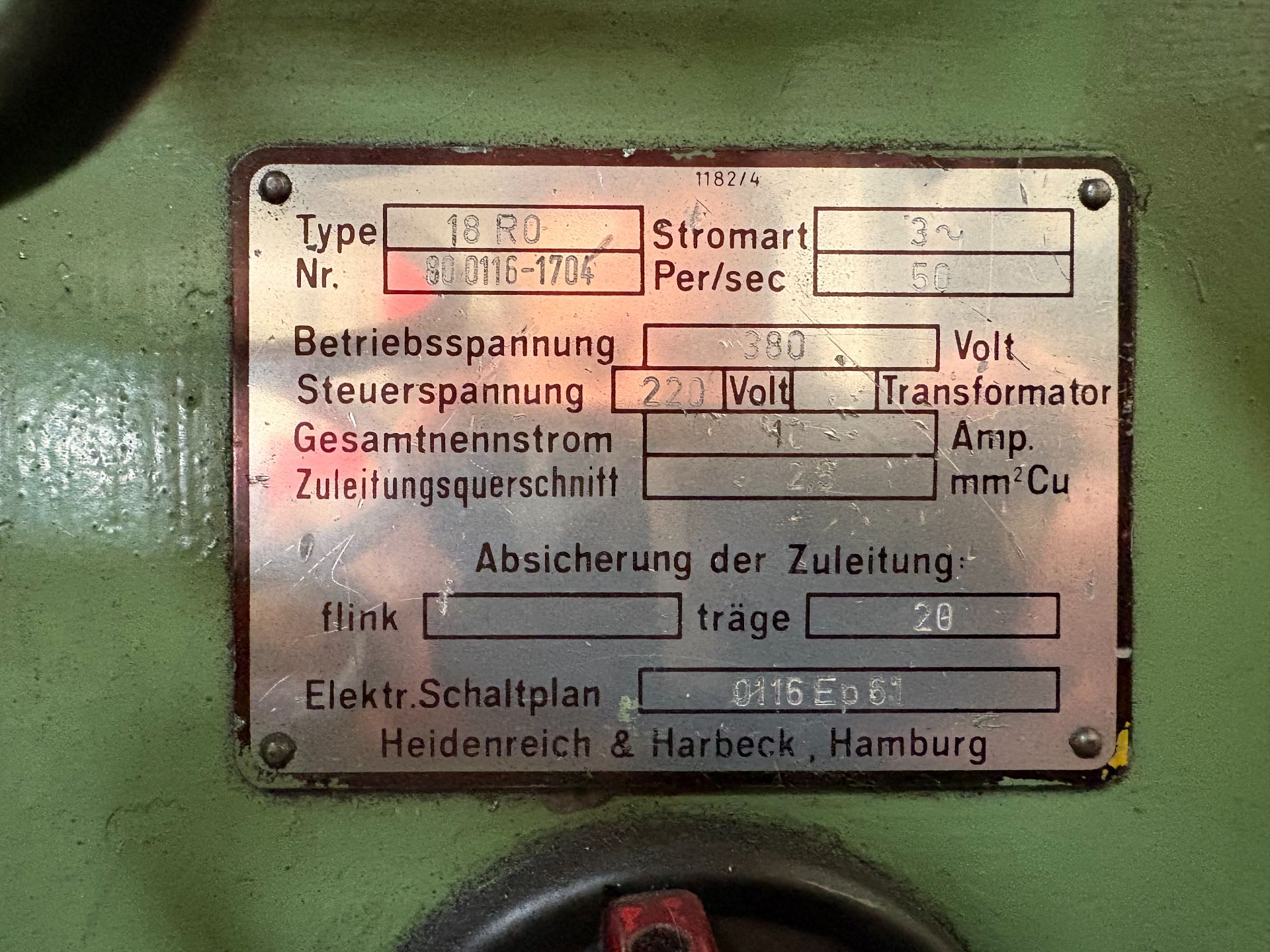

Elektrik:
Betriebsspannung: 380 V
Steuerstrom: 220 V
Frequenz: 50 Hz
Gesamtstrom: ca. 4 A
Ausstattung:

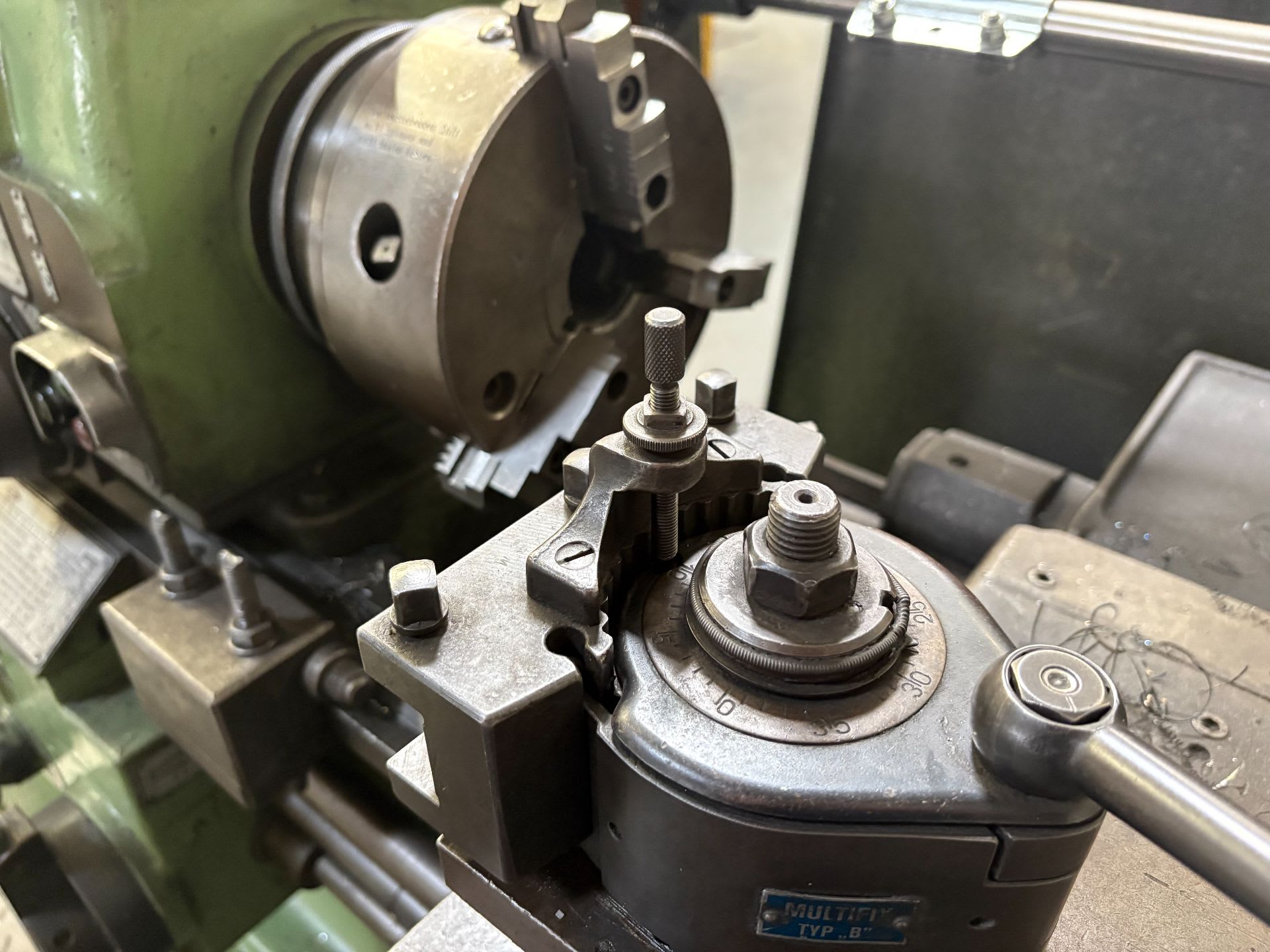

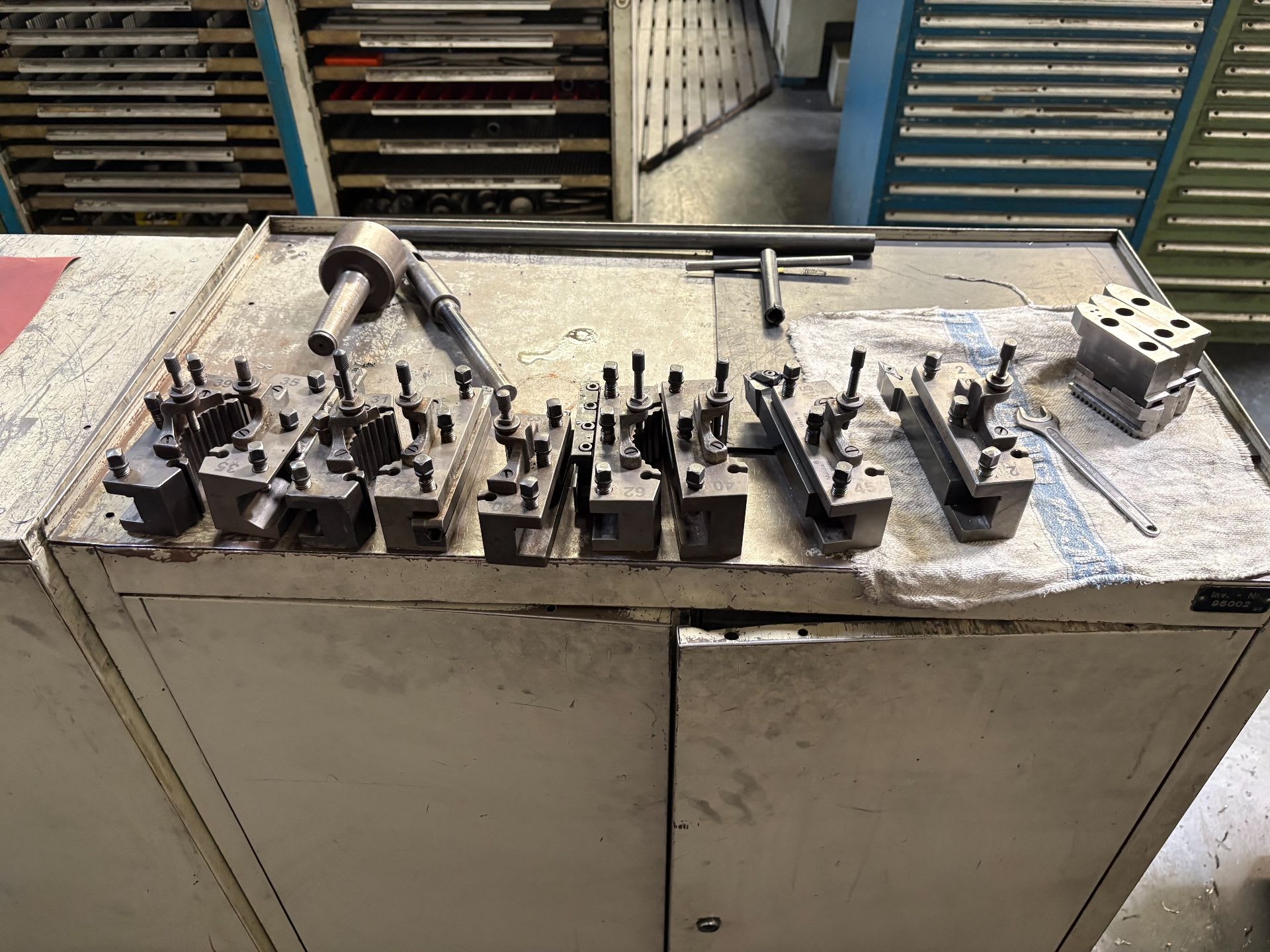

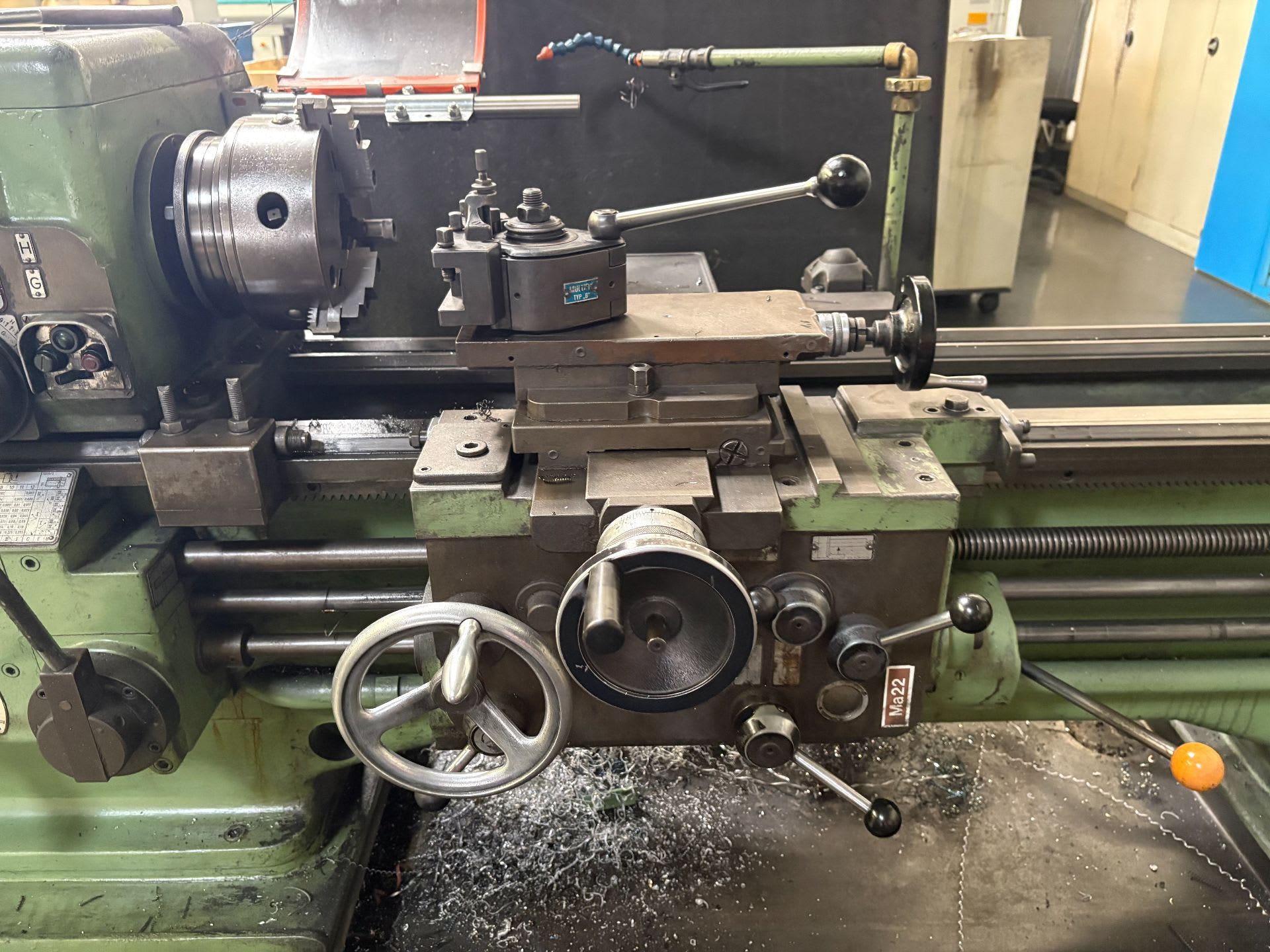

Multifix Schnellwechselhalter Typ B
mehrere Drehhalter und Bohrhalter

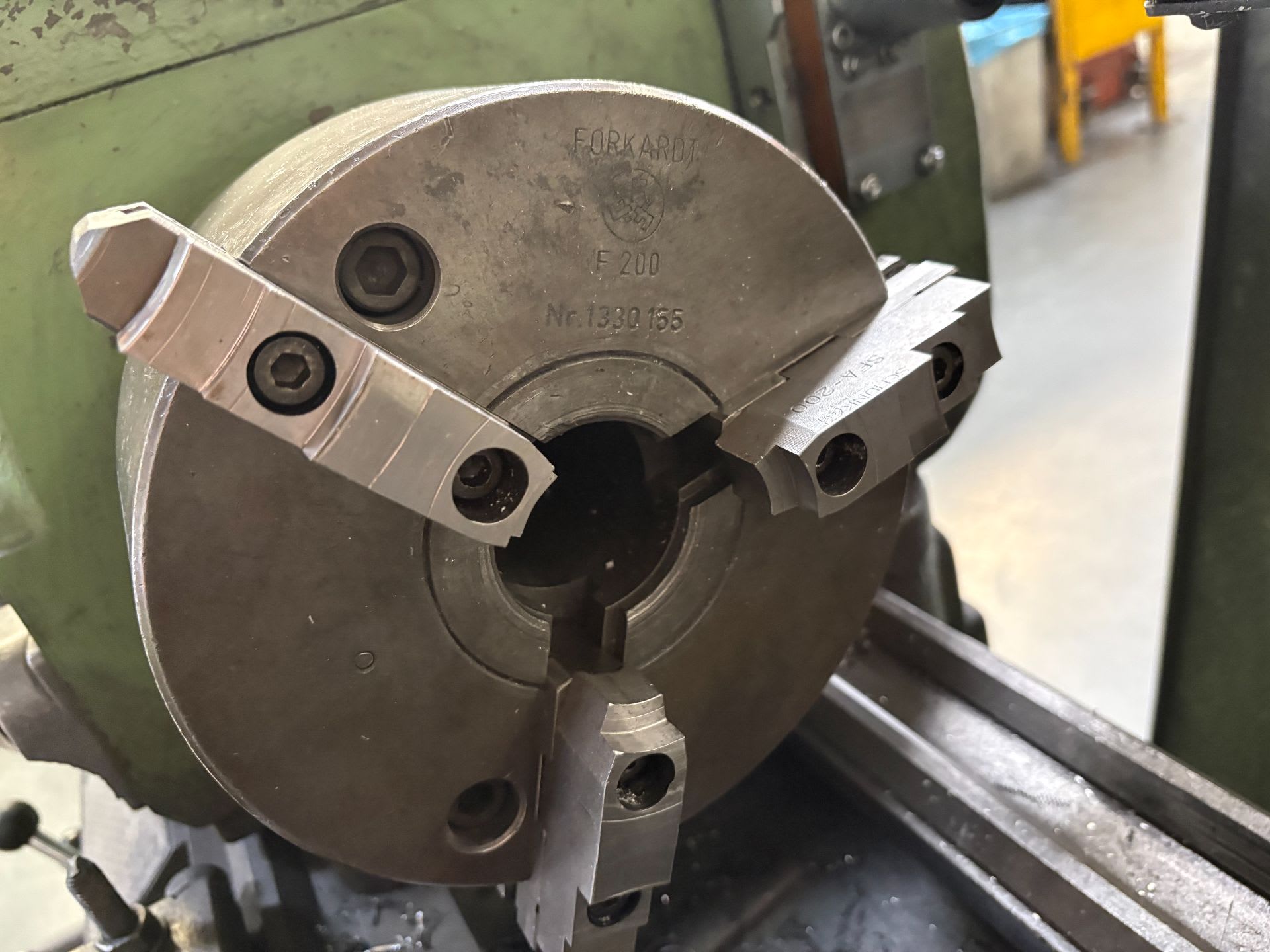

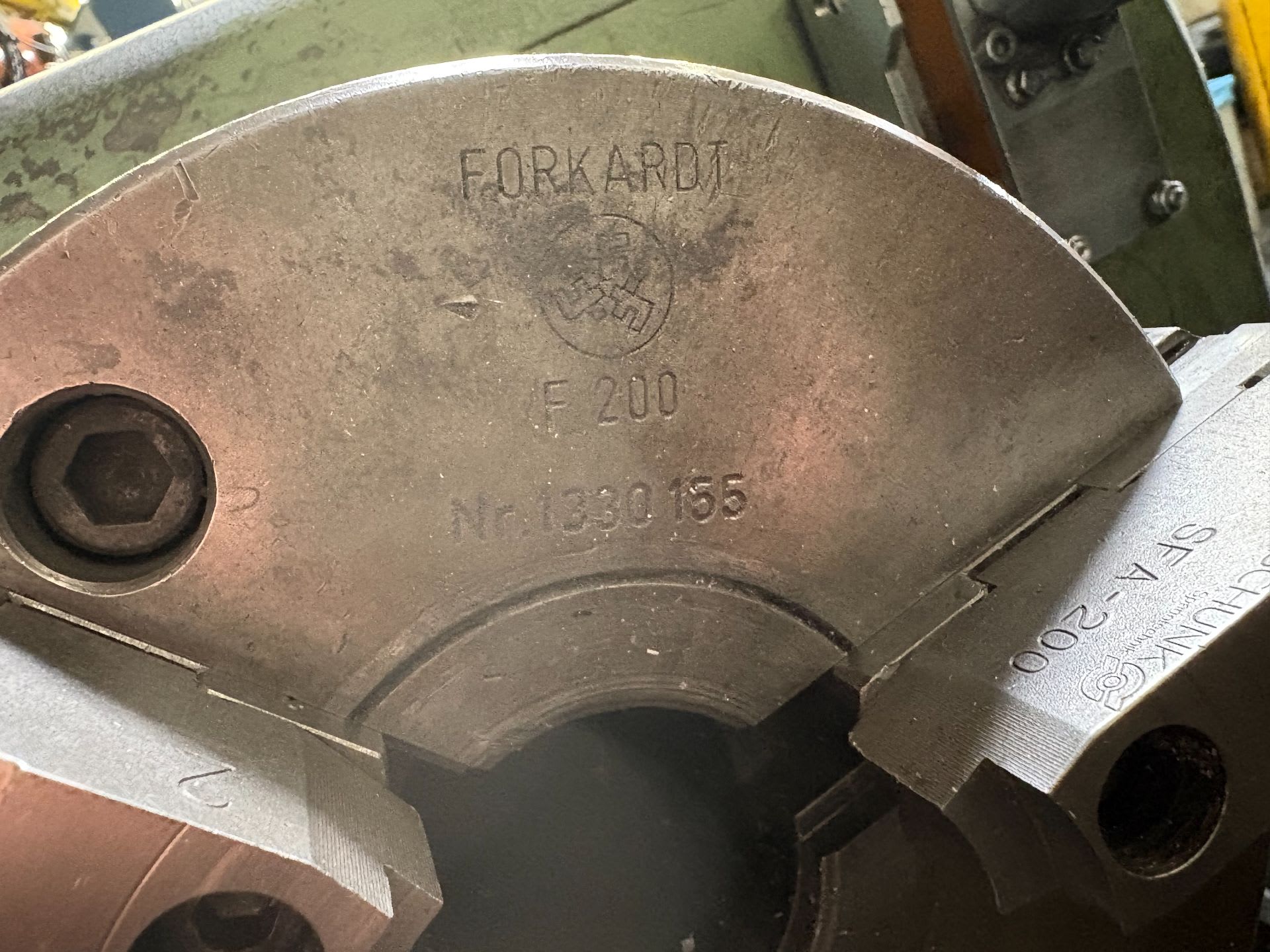

Forkardt 3-Backenfutter Ø200 mm
Werkzeugausstattung

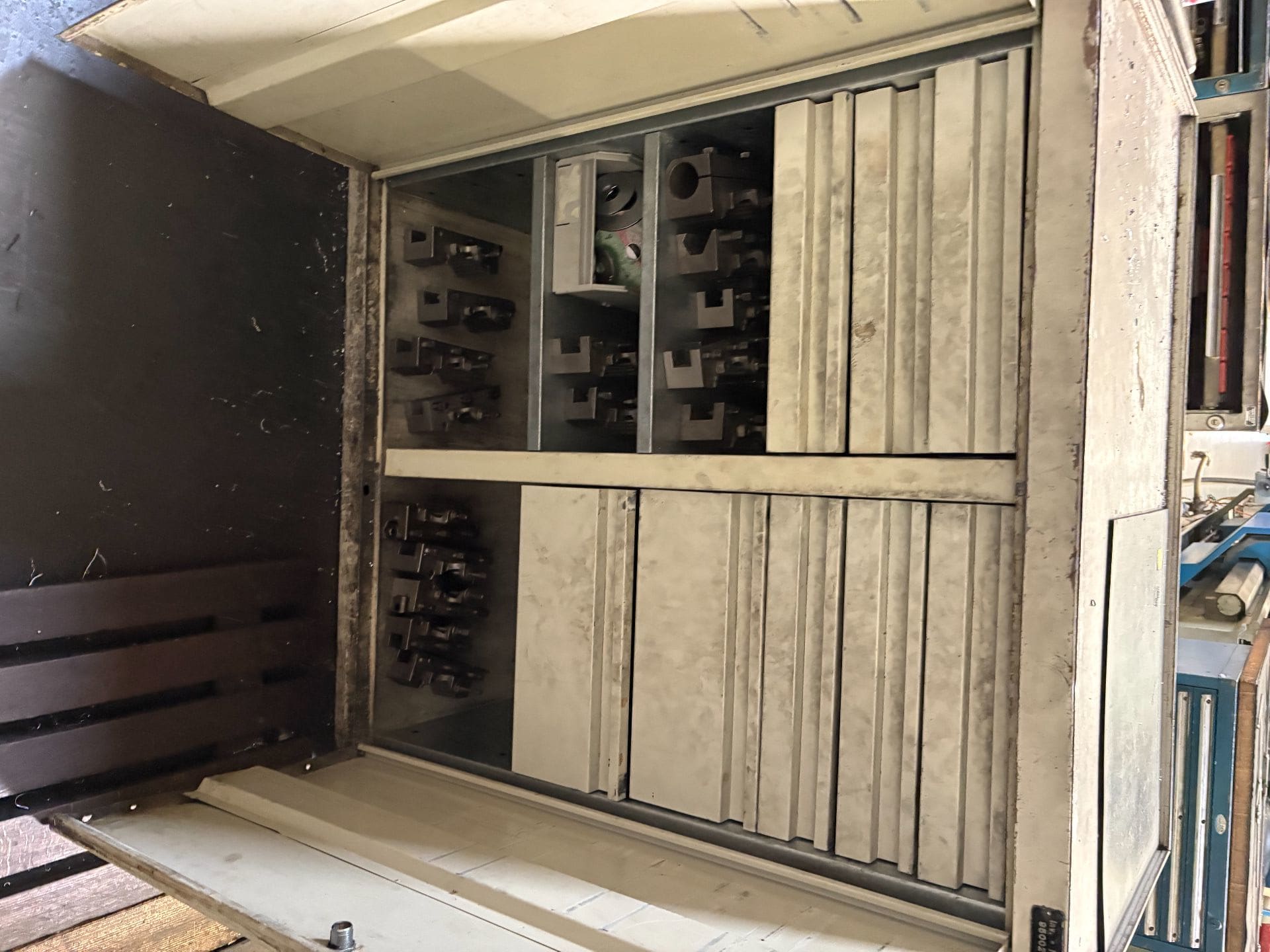

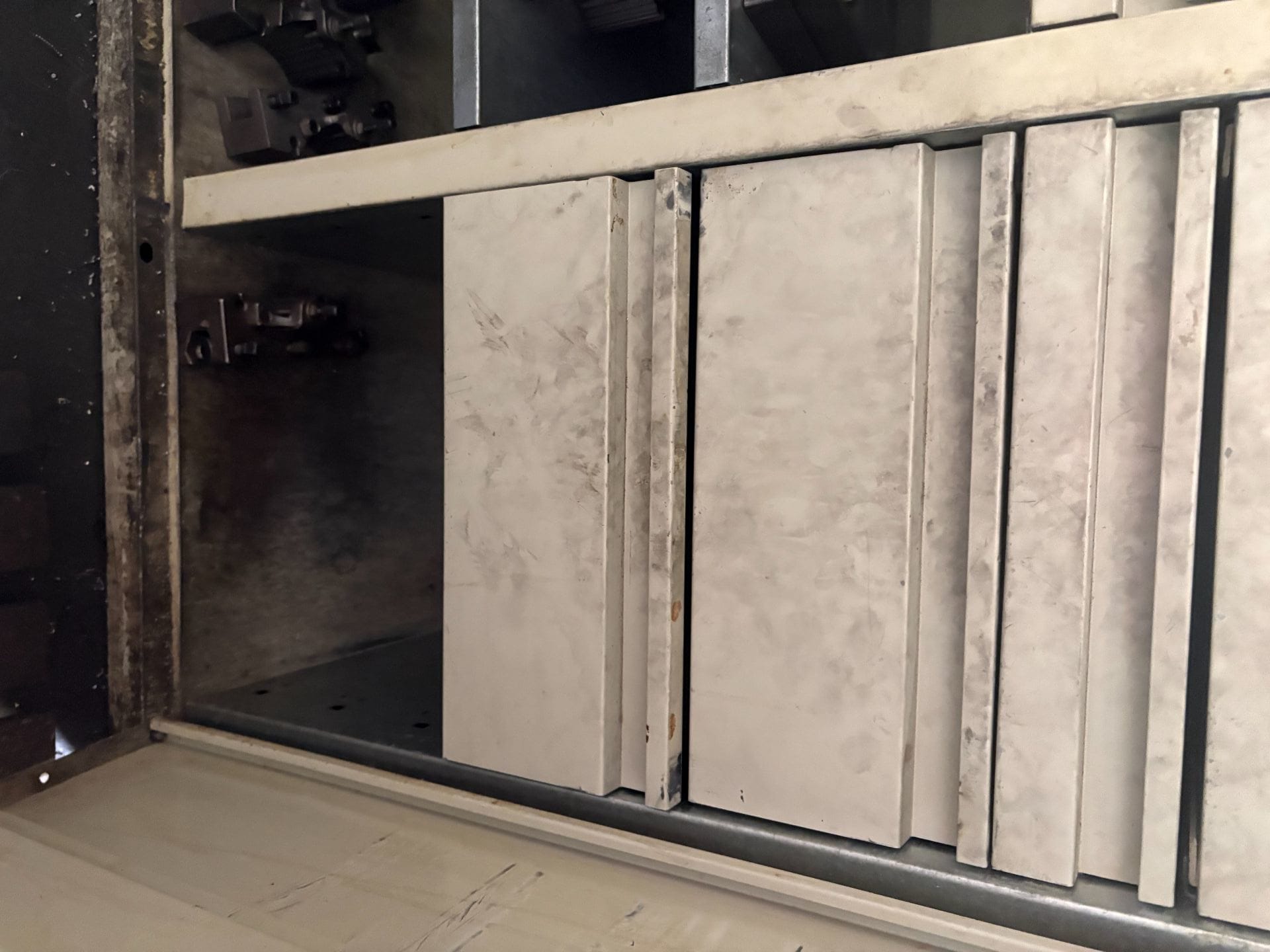

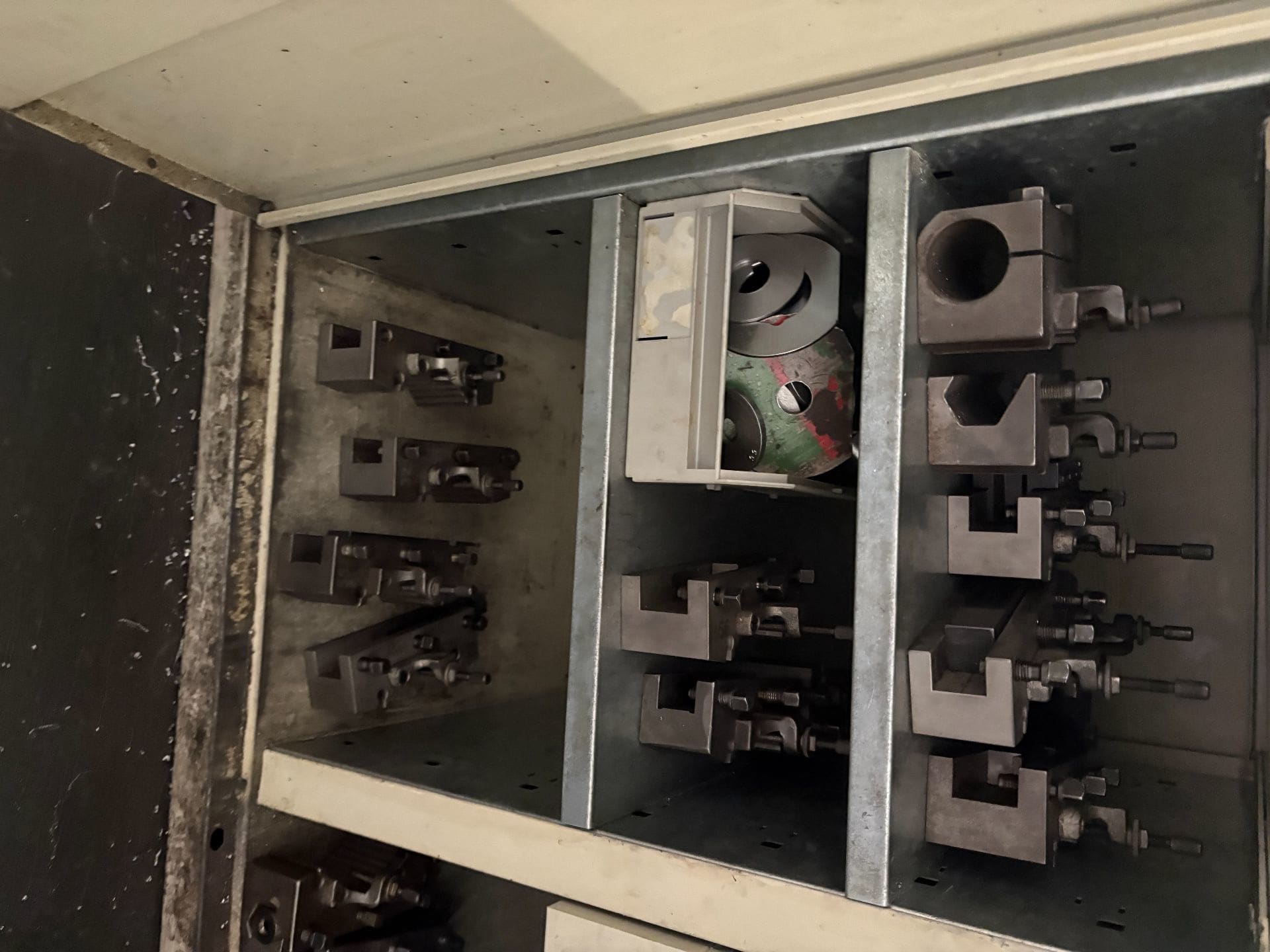

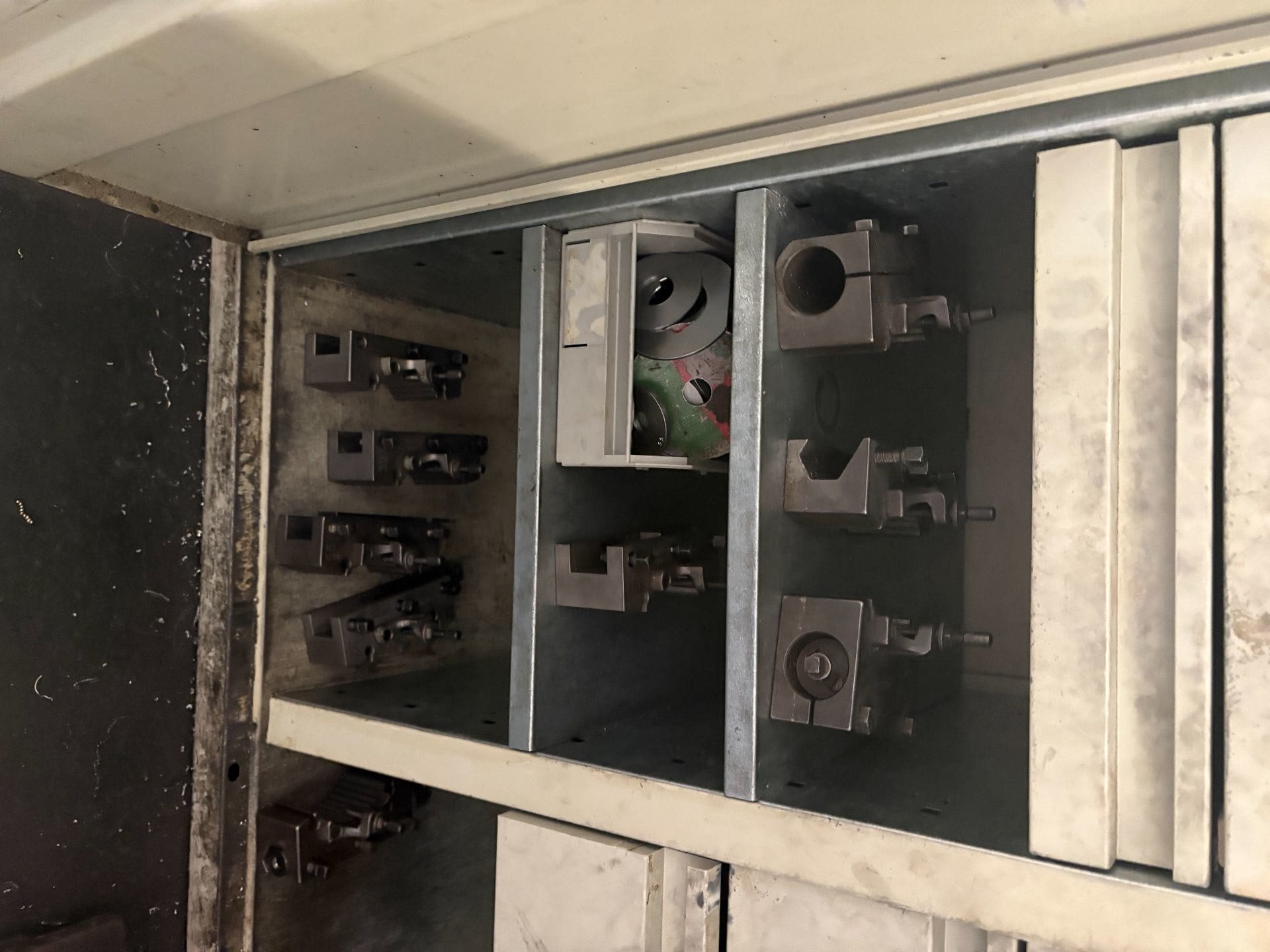

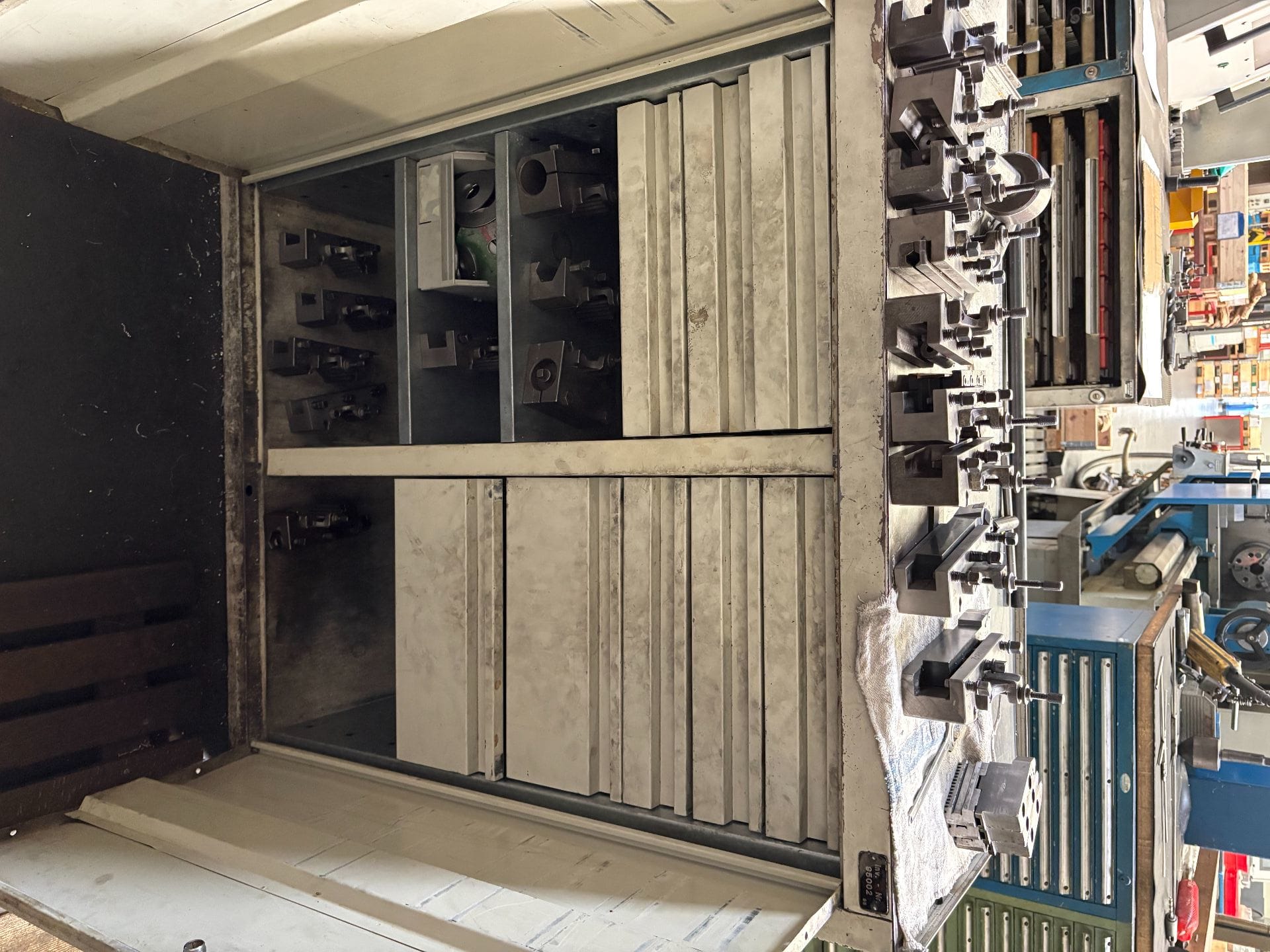

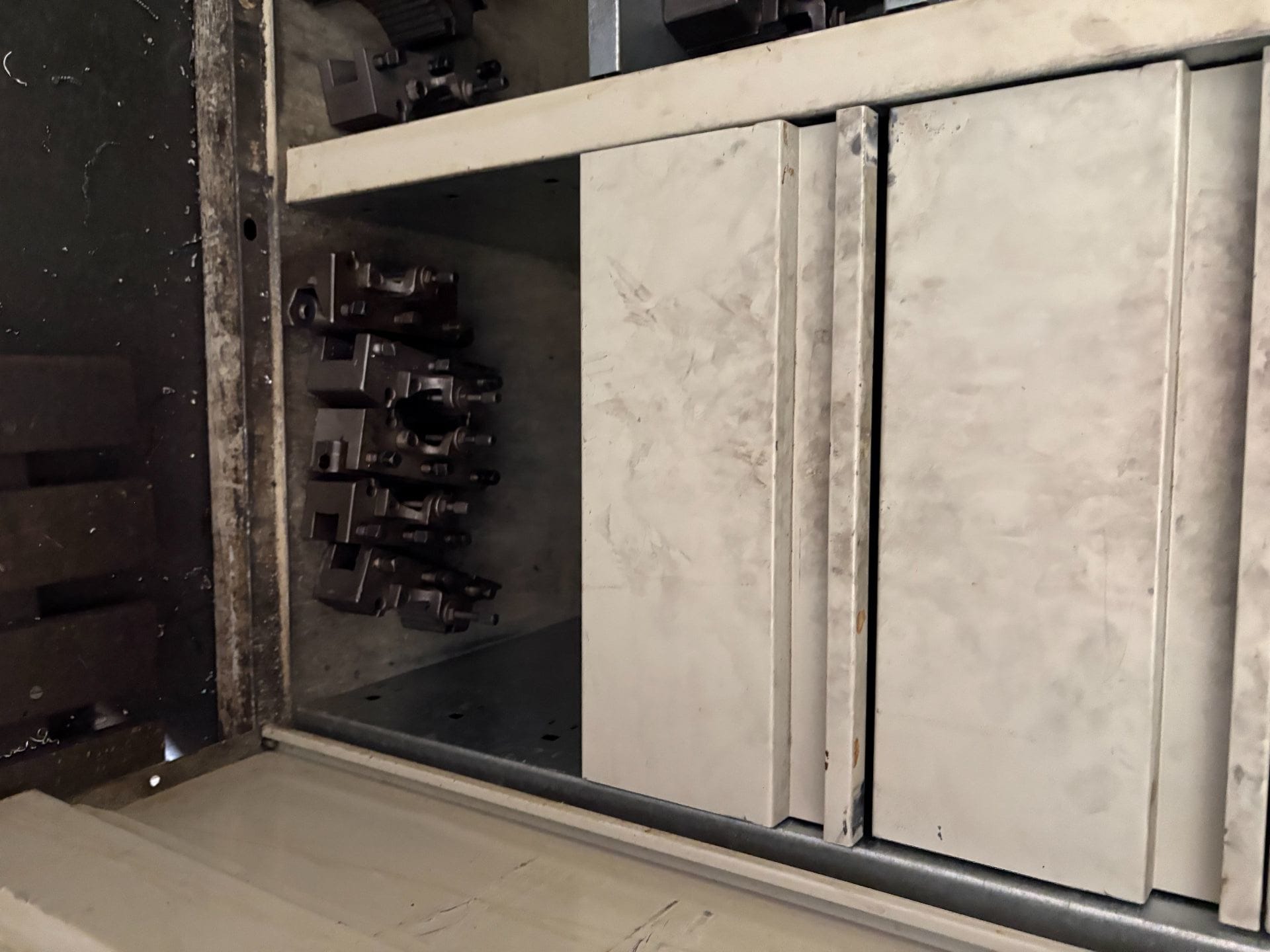

Werkzeugschrank

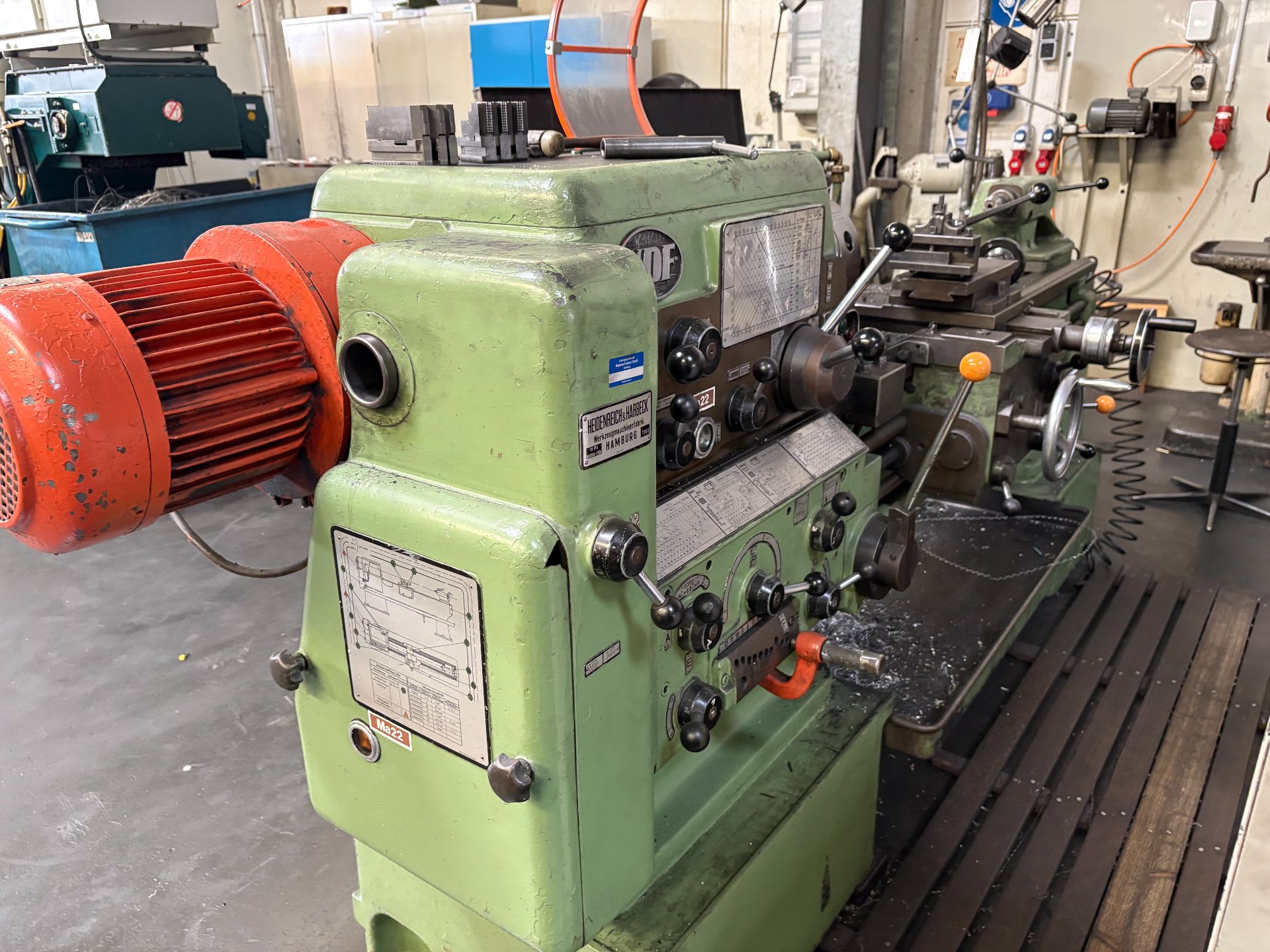

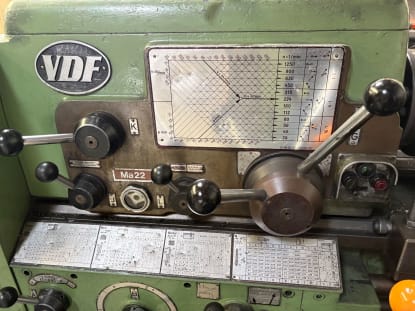

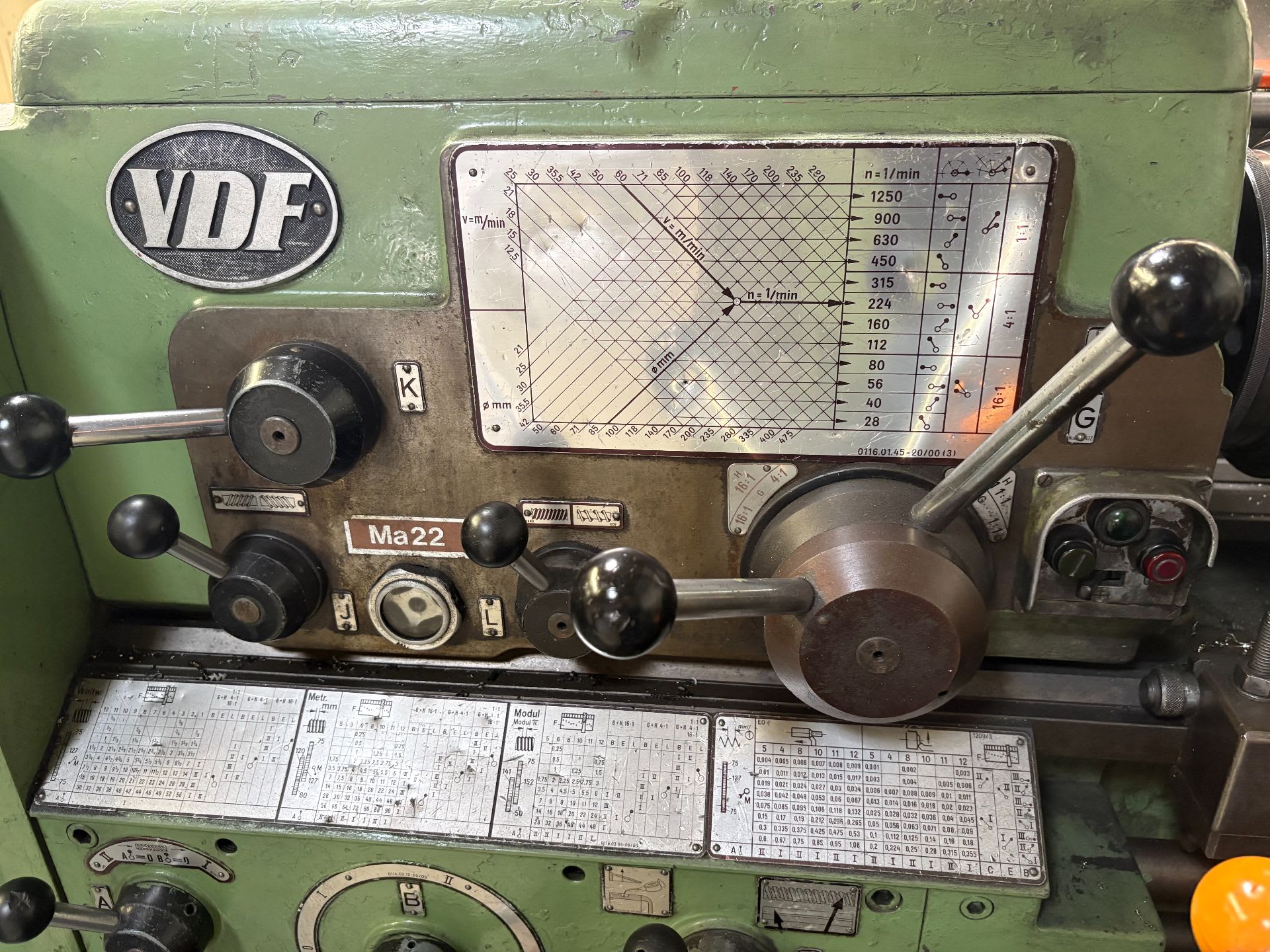

klassisches VDF Vorschub- und Gewindeschaltgetriebe
- Transportkosten
- nicht enthalten
- Lieferbedingungen
- Verladen auf LKW
- Zahlungsbedingungen
- 100% Vorauskasse vor Abholung
Der Preis einer gebrauchten Drehmaschine hängt vom Maschinentyp, Umlaufdurchmesser und Spitzenweite, Steuerung, Baujahr, Betriebsstunden, Zubehör wie Spannfutter, Lünetten oder Stangenlader sowie vom Zustand ab. Transportkosten sind nicht im Maschinenpreis enthalten; Liefer- und Zahlungsbedingungen stehen in jedem Inserat unter „Zusatzinformationen“. Zusätzlich sollten Sie Aufstellung und Inbetriebnahme am neuen Standort einplanen. In der Regel organisiert der Käufer den Transport; auf Wunsch prüft ReMach, ob der Versand organisiert oder unterstützt werden kann. ReMach unterstützt außerdem bei Demontage, Verladung und Exportpapieren.
Zuerst entscheiden drei Maße: Der größte Werkstückdurchmesser muss kleiner als der Umlaufdurchmesser sein, die Werkstücklänge muss in die Spitzenweite passen, und bei Stangenarbeit muss der im Inserat angegebene Stangendurchlass mindestens dem Stangendurchmesser entsprechen. Für harte Werkstoffe und hohe Zerspanleistung braucht die Spindel zudem ausreichend Leistung und Drehmoment.
Ja, ein Dreh-Fräszentrum fräst, bohrt und nutet in derselben Aufspannung wie beim Drehen. Angetriebene Werkzeuge übernehmen das Fräsen, die C-Achse positioniert das Werkstück und eine Y-Achse ermöglicht die Bearbeitung außerhalb der Drehmitte. Eine Drehmaschine ohne angetriebene Werkzeuge fräst nur mit einer zusätzlichen Fräsvorrichtung, mit begrenzter Steifigkeit und Leistung.
Der Unterschied liegt in der Steuerung und im passenden Werkstückspektrum. Eine Zyklendrehmaschine wird manuell mit hinterlegten Zyklen und Teach-in bedient und eignet sich für Einzelteile und Kleinserien, eine CNC-Drehmaschine arbeitet vollständig programmgesteuert für die Serienfertigung. Ein Dreh-Fräszentrum hat zusätzlich angetriebene Werkzeuge und eine C-Achse, oft auch eine Y-Achse, und dreht, fräst und bohrt in einer Aufspannung. Auf einer Vertikaldrehmaschine liegt das Werkstück auf einem Drehtisch; sie eignet sich für schwere, große und flache Teile wie Ringe, Flansche und Scheiben.
Eine Drehmaschine fertigt rotationssymmetrische Werkstücke: Das Werkstück dreht sich, während das Werkzeug längs oder quer zur Drehachse fährt. Sie dient zum Außen- und Innendrehen, Plandrehen, Gewindedrehen sowie zum Bohren und Aufbohren in der Drehachse. Typische Werkstücke sind Wellen, Buchsen, Flansche, Ringe und Gewindeteile.
Dieser Artikel ist verkauft
Unsere Dienstleistungen
- Inspektion & Bericht
- Demontage & Installation
- Globale Logistik
- Zoll- und Exportabwicklung
- Beschaffung & Bewertung
- Persönliche Beratung
Ähnliche Artikel
1. Leit- und Zugspindeldrehmaschine: Definition & Einsatz
Die Leit- und Zugspindeldrehmaschine – auch als Leit- und Zugspindel-Drehbank bekannt – gilt als grundlegendste Form der Universaldrehmaschine. Nahezu alle gängigen Drehverfahren lassen sich auf ihr anwenden, mit Ausnahme des NC-Formdrehens. Ergänzt durch Gewindeschneidvorrichtungen und weitere praxisnahe Ausstattungsmerkmale, ist sie ein vielseitiges Werkzeug für unterschiedliche Anforderungen.
Bei Einzel- und Kleinstserien einfacher Drehteile gehört sie nach wie vor zum Standardequipment – ebenso wie in der beruflichen Ausbildung, wo sie als klassisches Lehrgerät für die Grundlagen der Zerspanungstechnik eingesetzt wird. Darüber hinaus spielt sie eine wichtige Rolle bei Wartungs- und Instandhaltungsarbeiten in der Fertigung.
2. Leit- und Zugspindeldrehmaschine: Aufbau und Funktionsweise
Die Leit- und Zugspindeldrehmaschine gehört zu den vielseitigsten Werkzeugmaschinen in der spanenden Fertigung. Ihr modularer Aufbau ermöglicht präzises Arbeiten an unterschiedlichsten Werkstücken.
Komponenten im Überblick
Eine Leit- und Zugspindeldrehmaschine setzt sich aus folgenden Hauptkomponenten zusammen: Spindelstock, Werkzeugschlitten, Reitstock, Werkstückaufnahme, Vorschub und Lünette.
Spindelstock und Werkstückaufnahme
Der Spindelstock ist links an der Maschine positioniert und beherbergt Antrieb, Getriebe sowie die Arbeitsspindel. Das Werkstück wird in die Werkstückaufnahme eingespannt, die sich standardmäßig austauschen lässt – ein entscheidender Vorteil bei wechselnden Bearbeitungsaufgaben.
Werkzeugschlitten und Vorschub
Der Werkzeugschlitten lässt sich per Handkurbel oder automatischem Vorschub verfahren. Die montierten Werkzeuge – etwa Bohrer, Fräser oder Meißel – werden damit präzise an das Werkstück herangeführt. Moderne Schnellwechselhalter reduzieren die Rüstzeiten erheblich und steigern die Wirtschaftlichkeit der Drehmaschine spürbar.

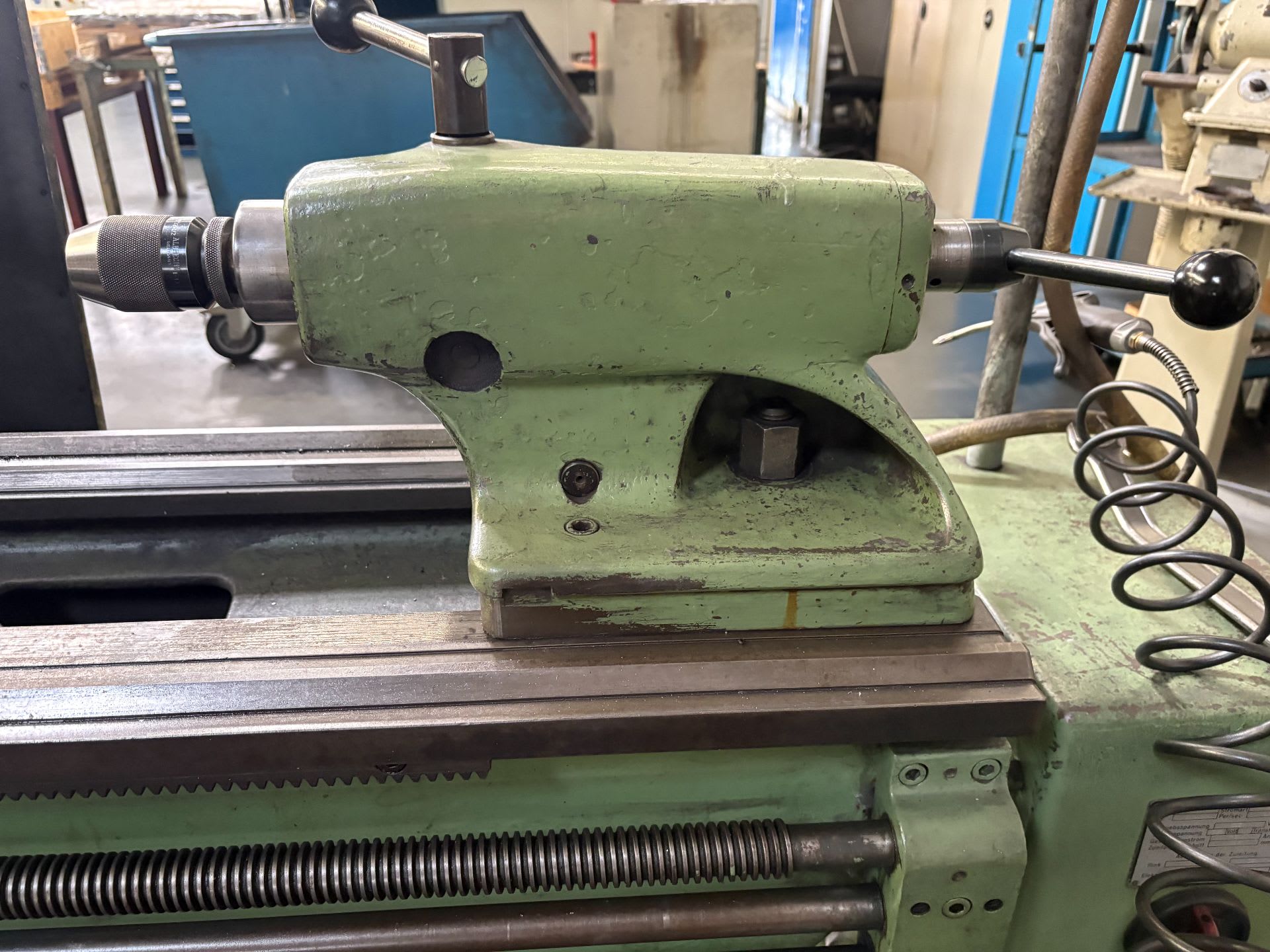

Reitstock und Lünette
Der Reitstock dient dem sicheren Zentrieren und Einspannen des Werkstücks. Er wird in Position verschoben und verklemmt, um stabiles Arbeiten zu gewährleisten. Bei langen Bauteilen oder hohen Drehzahlen empfiehlt sich der Einsatz einer Lünette: Sie dämpft Schwingungen zuverlässig und schont damit Antrieb sowie Lager der Maschine nachhaltig.
3. Leit- und Zugspindeldrehmaschine: Einsatz und Grundlagen
Leit- und Zugspindeldrehmaschinen werden heute vor allem für Wartungs- und Instandhaltungsarbeiten eingesetzt. Besonders bei der schnellen Fertigung dringend benötigter Ersatzteile im laufenden Betrieb sind sie nach wie vor unverzichtbar – so lassen sich notwendige Komponenten herstellen, ohne Maschinen aus der Serienfertigung zu blockieren.
Für die reine Serienproduktion sind diese Maschinen hingegen weniger wirtschaftlich. Als Ausbildungs- und Hobbywerkzeug erfreuen sie sich jedoch großer Beliebtheit. Unter Einhaltung der geltenden Sicherheitsvorschriften dürfen auch Laien an einer Leit- und Zugspindeldrehmaschine arbeiten – vorausgesetzt, sie stehen unter fachkundiger Aufsicht. Empfehlenswert ist zudem der Besuch eines Grundlehrgangs in der Zerspanungstechnik, um das nötige Handwerkszeug zu erwerben.
Besondere Aufmerksamkeit verdient das Thema Arbeitssicherheit: Da diese Drehmaschinen offen konstruiert sind und keine Kapselung besitzen, ist das Verletzungsrisiko vergleichsweise hoch. Gleichzeitig bieten sie einen hohen Lerneffekt und vermitteln ein fundiertes Verständnis für die Grundlagen der Drehtechnik.
4. Leit- und Zugspindeldrehmaschinen: Hersteller im Überblick
Leit- und Zugspindeldrehmaschinen gehören zur Grundausstattung jeder metallverarbeitenden Werkstatt. Entsprechend vielfältig ist das Angebot an hochwertigen Gebrauchtmaschinen. Zu den bekanntesten Herstellern zählen:
- ERIKSEN
- MAZAK
- TOS
- VDF
- VOEST
- WEIPERT
Gebrauchtmaschinen dieser Hersteller sind in der Regel zuverlässig und uneingeschränkt weiterzuempfehlen. Neben diesen etablierten Marken sind auf dem Gebrauchtmarkt zahlreiche weitere Hersteller vertreten, die ebenfalls überzeugende Maschinen für die professionelle Zerspanung bieten.
5. Gebrauchte Leit- & Zugspindeldrehmaschinen kaufen
Gebrauchte Leit- und Zugspindeldrehmaschinen sind eine wirtschaftliche Wahl für Betriebe, die präzise Gewindeschneid- und Längsdreharbeiten durchführen. In unserem Angebot finden Sie regelmäßig hochwertige Maschinen namhafter Hersteller in gepflegtem Zustand – geprüft und einsatzbereit. Bei Fragen zur Auswahl oder technischen Spezifikationen steht Ihnen unser Fachteam gerne beratend zur Seite.
